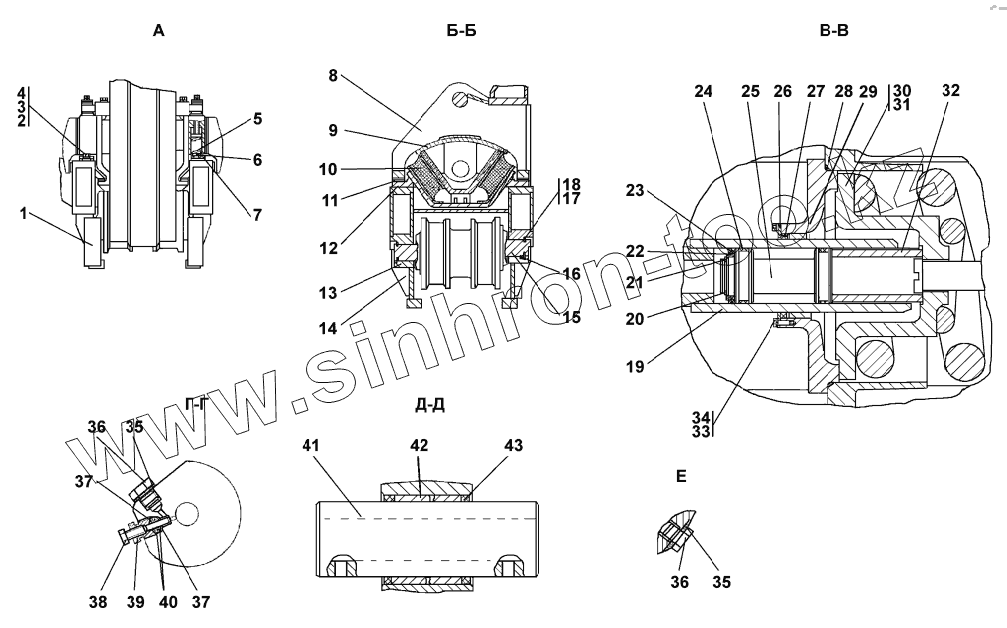

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Тележка
1
1
2
2
3
4
4
5
6
6
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
31
32
33
34
35
35
36
36
37
37
38
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-21-73-20 | Отбойник | |
| 1 | 2501-21-73 | Отбойник | |
| 2 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 2 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 3 | Шайба20ОТ | Шайба 20 ОТ | |
| 4 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 4 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 5 | 2501-21-97 | Круг | |
| 6 | 385750 | Пружина | |
| 6 | 385750-20 | Пружина | |
| 7 | 2501-21-92СП(SP) | Планка | |
| 8 | 2501-21-17СП(SP) | Кронштейн | |
| 8 | 2501-21-17-20СП(SP) | Кронштейн | |
| 9 | 2501-21-21СП(SP) | Опора подвижная | |
| 9 | 2501-21-21-20СП(SP) | Опора подвижная | |
| 10 | 2501-21-35СП(SP) | Амортизатор | |
| 11 | 2501-21-49 | Прокладка | |
| 12 | 2501-21-20СП(SP) | Короб | |
| 12 | 2501-21-20-20СП(SP) | Короб | |
| 13 | Т25-21-316 | Крышка | |
| 14 | 2501-21-82-01СП(SP) | Щиток | |
| 14 | 2501-21-82-01-20СП | Щиток | |
| 15 | Т25-21-316-01 | Крышка | |
| 16 | 325380 | Штифт | |
| 17 | ГОСТ13940-86 | Кольцо | |
| 18 | Т25-21-319 | Кольцо | |
| 19 | 2501-21-23СП(SP) | Шток | |
| 19 | 2501-21-23-20СП(SP) | Шток | |
| 20 | 1101-21-66 | Кольцо | |
| 21 | 580670 | Кольцо С70 ГОСТ 13940-86 | |
| 22 | 400499 | Кольцо упругое | |
| 23 | 46-21-978 | Манжета | |
| 24 | 3501-21-95 | Кольцо штоковое | |
| 25 | 3501-21-96 | Поршень | |
| 26 | 403-21-62 | Крышка | |
| 26 | 403-21-62-20 | Крышка | |
| 27 | 403-21-66СП(SP) | Манжета | |
| 28 | 400468-07 | Кольцо | |
| 29 | 2501-21-46СП(SP) | Крышка | |
| 29 | 2501-21-46-20СП(SP) | Крышка | |
| 30 | 2501-21-16СП(SP) | Механизм сдавания | |
| 30 | 2501-21-16-20СП(SP) | Механизм сдавания | |
| 31 | 2501-21-45СП(SP) | Механизм сдавания | |
| 31 | 2501-21-45-20СП(SP) | Механизм сдавания | |
| 32 | 2501-21-55 | Втулка | |
| 33 | Шайба8Т | Шайба 8Т | |
| 34 | БолтМ8-6gх20 | Болт М8-6gх20 | |
| 35 | 700-40-2360-11 | Прокладка | |
| 36 | 375515 | Пробка | |
| 37 | 46-21-718 | Обойма | |
| 38 | 46-21-756 | Игла | |
| 38 | 46-21-756-20 | Игла | |
| 39 | 46-21-717 | Пробка | |
| 39 | 46-21-717-20 | Пробка | |
| 40 | 500192 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 41 | 2501-21-217 | Ось | |
| 42 | 2501-21-246 | Втулка | |
| 43 | 2501-21-69СП(SP) | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
