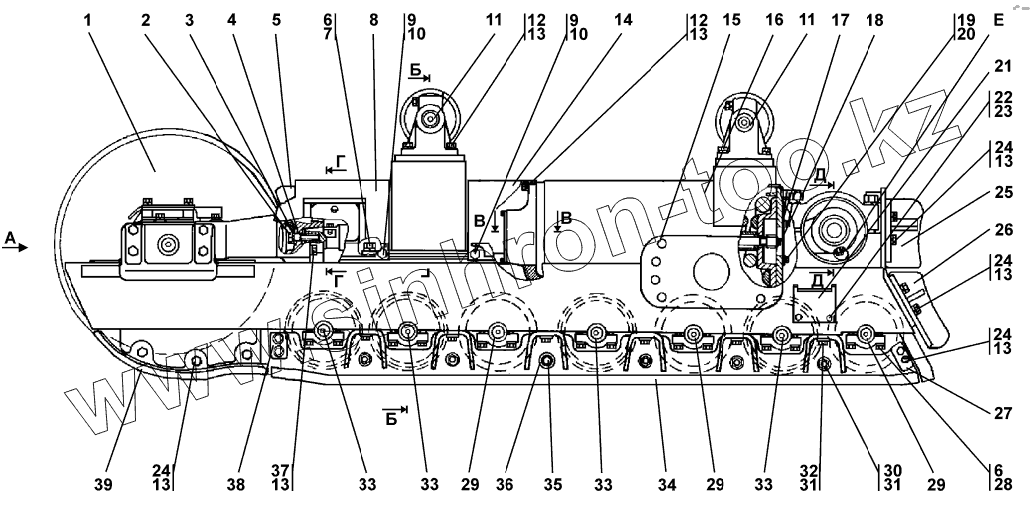

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Тележка
1
1
1
1
2
2
3
4
5
5
6
6
6
7
8
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
13
13
13
13
14
14
14
14
15
16
16
16
16
17
17
18
18
19
20
21
21
22
22
23
24
24
24
24
24
25
25
25
25
26
26
26
26
27
27
28
28
29
29
29
29
30
30
31
31
31
32
32
33
33
33
33
33
34
34
35
35
36
36
37
37
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-21-113-20СП(SP) | Колесо натяжное | |
| 1 | 2501-21-113СП(SP) | Колесо натяжное | |
| 1 | 2501-21-113-20СП(SP) | Колесо натяжное | |
| 1 | 2501-21-113-01СП(SP) | Колесо натяжное | |
| 2 | 280930 | Болт М30х2-6gх80.109.40Х019 ГОСТ 7798-70 | |
| 2 | 280930-20 | Болт М30х2-6gх80.109.40Х029 ГОСТ 7798-70 | |
| 3 | 400-21-122 | Пластина | |
| 4 | 400-21-121 | Эксцентрик | |
| 5 | 2501-21-127 | Опора | |
| 5 | 2501-21-127-20 | Опора | |
| 6 | 280845 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 6 | 280845-20 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 7 | Шайба24Т | Шайба 24Т | |
| 8 | 2501-21-83СП(SP) | Кожух | |
| 8 | 2501-21-83-01-20СП | Кожух | |
| 8 | 2501-21-83-01СП(SP) | Кожух | |
| 8 | 2501-21-83-20СП(SP) | Кожух | |
| 9 | 280520 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 9 | 280520-20 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 700-31-2209 | Шайба ГОСТ 11371-78 | |
| 10 | 700-31-2209-20 | Шайба ГОСТ 11371-78 | |
| 11 | 2501-21-15-20СП(SP) | Каток поддерживающий | |
| 11 | 2501-21-15СП(SP) | Каток поддерживающий | |
| 12 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 12 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 13 | Шайба20ОТ | Шайба 20 ОТ | |
| 14 | 2501-21-84СП(SP) | Кожух | |
| 14 | 2501-21-84-20СП(SP) | Кожух | |
| 14 | 2501-21-84-01СП(SP) | Кожух | |
| 14 | 2501-21-84-01-20СП | Кожух | |
| 15 | 440001 | Пробка | |
| 16 | 2501-21-9-20СП(SP) | Рама тележки | |
| 16 | 2501-21-10-20СП(SP) | Рама тележки | |
| 16 | 2501-21-10СП(SP) | Рама тележки | |
| 16 | 2501-21-9СП(SP) | Рама тележки | |
| 17 | 450084 | Прокладка | |
| 17 | 450084-20 | Прокладка | |
| 18 | 403-21-95 | Крышка | |
| 18 | 403-21-95-20 | Крышка | |
| 19 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 20 | Шайба12ОТ | Шайба12ОТ | |
| 21 | 403-21-179 | Подножка | |
| 21 | 403-21-179-20 | Подножка | |
| 22 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 22 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 23 | Шайба16 | Шайба 16 | |
| 24 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 2501-21-88СП(SP) | Отбойник | |
| 25 | 2501-21-88-20СП(SP) | Отбойник | |
| 25 | 2501-21-88-01СП(SP) | Отбойник | |
| 25 | 2501-21-88-01-20СП | Отбойник | |
| 26 | 2501-21-89-20СП(SP) | Отбойник | |
| 26 | 2501-21-89-01-20СП | Отбойник | |
| 26 | 2501-21-89-01СП(SP) | Отбойник | |
| 26 | 2501-21-89СП(SP) | Отбойник | |
| 27 | 2501-21-244 | Накладка | |
| 27 | 2501-21-244-20 | Накладка | |
| 28 | 315355 | Шайба | |
| 28 | 315355-20 | Шайба | |
| 29 | Т25-21-000-01 | Каток опорный | |
| 29 | Т25-21-000-01-20 | Каток опорный | |
| 30 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 30 | 300350-20 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 | |
| 31 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 31 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 32 | 280815 | Болт М24х2.6gх50.109.40Х019 ГОСТ 7796-70 | |
| 32 | 280815-20 | Болт М24х2.6gх50.109.40Х029 ГОСТ 7796-70 | |
| 33 | Т25-21-000 | Каток опорный | |
| 33 | Т25-21-000-20 | Каток опорный | |
| 34 | 2501-21-82СП(SP) | Щиток | |
| 34 | 2501-21-82-20СП(SP) | Щиток | |
| 35 | 2001-21-270-01 | Стяжка | |
| 35 | 2001-21-270-01-20 | Стяжка | |
| 36 | 2501-21-189 | Втулка | |
| 36 | 2501-21-189-20 | Втулка | |
| 37 | 280770 | Болт М20х1,5-6gх170 ГОСТ 7796-70 | |
| 37 | 280770 | Болт М20х1,5-6gх170 ГОСТ 7796-70 | |
| 38 | 2501-21-245 | Накладка | |
| 38 | 2501-21-245-20 | Накладка | |
| 39 | 2501-21-74 | Отбойник | |
| 39 | 2501-21-74-20 | Отбойник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
