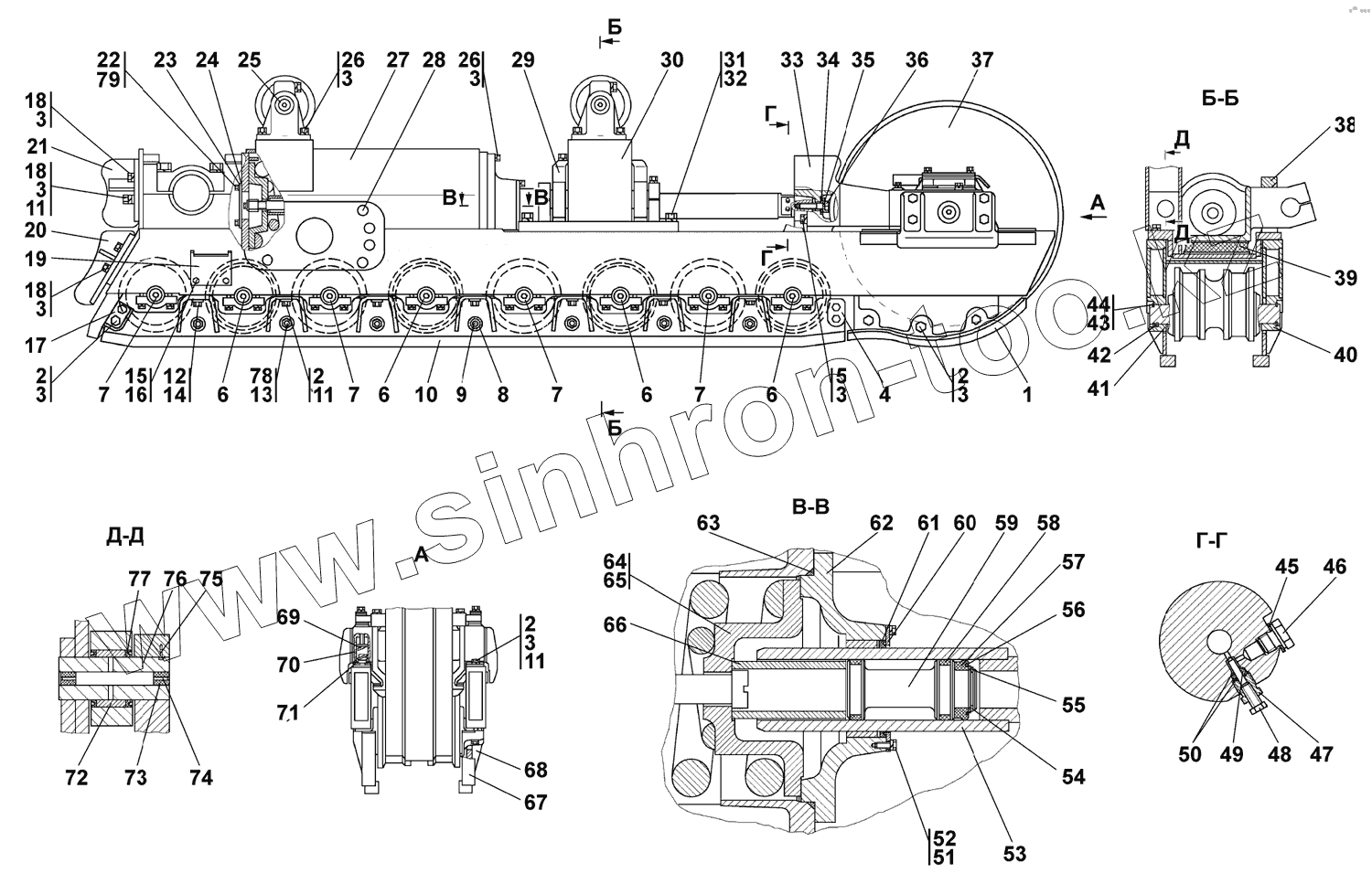

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Тележка
1
1
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
7
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
18
18
19
19
20
20
20
20
21
21
21
21
22
23
23
24
24
25
25
25
26
26
26
27
27
27
27
27
27
28
29
29
30
30
31
31
32
32
33
33
34
35
36
36
37
37
37
37
37
37
38
39
40
41
42
43
44
45
46
46
46
47
47
47
48
48
48
49
50
51
52
53
53
54
55
56
57
58
59
60
60
61
62
62
63
64
64
64
65
65
65
66
67
67
67
68
68
69
70
70
71
72
73
74
75
76
77
78
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-21-73 | Отбойник | |
| 1 | 2501-21-73-10 | Отбойник | |
| 1 | 2501-21-73-20 | Отбойник | |
| 2 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 3 | Шайба20ОТ | Шайба 20 ОТ | |
| 4 | 2501-21-245 | Накладка | |
| 4 | 2501-21-245-20 | Накладка | |
| 5 | 280770 | Болт М20х1,5-6gх170 ГОСТ 7796-70 | |
| 5 | 280770-20 | Болт М20х1,5-6gх170 ГОСТ 7796-70 | |
| 6 | Т25-21-001 | Каток опорный | |
| 6 | Т25-21-001-20 | Каток опорный | |
| 7 | Т25-21-001-01 | Каток опорный | |
| 7 | Т25-21-001-01-20 | Каток опорный | |
| 8 | 2501-21-189 | Втулка | |
| 8 | 2501-21-189-20 | Втулка | |
| 9 | 2001-21-270-01 | Стяжка | |
| 9 | 2001-21-270-01-20 | Стяжка | |
| 10 | ТТ2501-21-28-01СП(SP) | Щиток | |
| 10 | ТТ2501-21-28-01-20СП(SP) | Щиток | |
| 11 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 11 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 12 | 280845 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 12 | 280845-20 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 13 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 13 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 14 | 315355 | Шайба | |
| 14 | 315355-20 | Шайба | |
| 15 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 16 | Шайба12ОТ | Шайба12ОТ | |
| 17 | 2501-21-244 | Накладка | |
| 17 | 2501-21-244-20 | Накладка | |
| 18 | 280720 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 18 | 280720-20 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 403-21-179 | Подножка | |
| 19 | 403-21-179-20 | Подножка | |
| 20 | 2501-21-89СП(SP) | Отбойник | |
| 20 | 2501-21-89-20СП(SP) | Отбойник | |
| 20 | 2501-21-89-01СП(SP) | Отбойник | |
| 20 | 2501-21-89-01-20СП | Отбойник | |
| 21 | 2501-21-88СП(SP) | Отбойник | |
| 21 | 2501-21-88-20СП(SP) | Отбойник | |
| 21 | 2501-21-88-01СП(SP) | Отбойник | |
| 21 | 2501-21-88-01-20СП | Отбойник | |
| 22 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 23 | 403-21-95 | Крышка | |
| 23 | 403-21-95-20 | Крышка | |
| 24 | 450084 | Прокладка | |
| 24 | 450084-20 | Прокладка | |
| 25 | 2501-21-15СП(SP) | Каток поддерживающий | |
| 25 | 2501-21-15-10СП(SP) | Каток поддерживающий | |
| 25 | 2501-21-15-20СП(SP) | Каток поддерживающий | |
| 26 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 26 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 27 | ТМ2501-21-11СП(SP) | Рама тележки | |
| 27 | ТМ2501-21-11-10СП | Рама тележки | |
| 27 | ТМ2501-21-11-20СП | Рама тележки | |
| 27 | ТМ2501-21-12СП(SP) | Рама тележки | |
| 27 | ТМ2501-21-12-10СП | Рама тележки | |
| 27 | ТМ2501-21-12-20СП | Рама тележки | |
| 28 | 440001 | Пробка | |
| 29 | ТМ2501-21-2 | Рычаг | |
| 29 | ТМ2501-21-2-20 | Рычаг | |
| 30 | ТМ2501-21-20СП(SP) | Короб | |
| 30 | ТМ2501-21-20-20СП | Короб | |
| 31 | 280950 | Болт М30х2-6gх110.109.40Х019 ГОСТ 7796-70 | |
| 31 | 280950-20 | Болт М30х2-6gх110 ГОСТ 7796-70 | |
| 32 | 2501-93-4 | Шайба | |
| 32 | 2501-93-4-20 | Шайба | |
| 33 | 2501-21-127 | Опора | |
| 33 | 2501-21-127-20 | Опора | |
| 34 | 400-21-121 | Эксцентрик | |
| 35 | 400-21-122 | Пластина | |
| 36 | 280930 | Болт М30х2-6gх80.109.40Х019 ГОСТ 7798-70 | |
| 36 | 280930-20 | Болт М30х2-6gх80.109.40Х029 ГОСТ 7798-70 | |
| 37 | ТМ2501-21-38-СП(SP) | Колесо натяжное | |
| 37 | ТМ2501-21-38-10СП | Колесо натяжное | |
| 37 | ТМ2501-21-38-20СП | Колесо натяжное | |
| 37 | ТМ2501-21-38-01СП(SP) | Колесо натяжное | |
| 37 | ТМ2501-21-38-01-10СП(SP) | Колесо натяжное | |
| 37 | ТМ2501-21-38-01-20СП(SP) | Колесо натяжное | |
| 38 | ТМ2501-21-29СП(SP) | Скоба | |
| 39 | ТМ2501-21-21СП(SP) | Амортизатор | |
| 40 | Т25-21-316 | Крышка | |
| 41 | Т25-21-316-01 | Крышка | |
| 42 | Т25-21-315 | Штифт | |
| 43 | ГОСТ13942-86 | Кольцо С65 | |
| 44 | Т25-21-319 | Кольцо | |
| 45 | 700-40-260-11 | Прокладка | |
| 46 | 375515 | Пробка | |
| 46 | 375515-10 | Пробка | |
| 46 | 375515-20 | Пробка | |
| 47 | 46-21-717 | Пробка | |
| 47 | 46-21-717-10 | Пробка | |
| 47 | 46-21-717-20 | Пробка | |
| 48 | 46-21-756 | Игла | |
| 48 | 46-21-756-10 | Игла | |
| 48 | 46-21-756-20 | Игла | |
| 49 | 500192 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 50 | 46-21-718 | Обойма | |
| 51 | Шайба8Т | Шайба 8Т | |
| 52 | БолтМ8-6gх20 | Болт М8-6gх20 | |
| 53 | ТТ2501-21-27СП(SP) | Шток | |
| 53 | ТТ2501-21-27-20СП | Шток | |
| 54 | 1101-21-66 | Кольцо | |
| 55 | 580670 | Кольцо С70 ГОСТ 13940-86 | |
| 56 | 4000499 | Кольцо упругое | |
| 57 | 46-21-978 | Манжета | |
| 58 | 3501-21-95 | Кольцо штоковое | |
| 59 | 3501-21-96 | Поршень | |
| 60 | 403-21-62 | Крышка | |
| 60 | 403-21-62-20 | Крышка | |
| 61 | 403-21-66СП(SP) | Манжета | |
| 62 | 2501-21-46СП(SP) | Крышка | |
| 62 | 2501-21-46-20СП(SP) | Крышка | |
| 63 | 400468-07 | Кольцо | |
| 64 | 2501-21-16СП(SP) | Механизм сдавания | |
| 64 | 2501-21-16-10СП(SP) | Механизм сдавания | |
| 64 | 2501-21-16-20СП(SP) | Механизм сдавания | |
| 65 | 2501-21-45СП(SP) | Механизм сдавания | |
| 65 | 2501-21-45-10СП(SP) | Механизм сдавания | |
| 65 | 2501-21-45-20СП(SP) | Механизм сдавания | |
| 66 | 2501-21-55 | Втулка | |
| 67 | 2501-21-74 | Отбойник | |
| 67 | 2501-21-74-10 | Отбойник | |
| 67 | 2501-21-74-20 | Отбойник | |
| 68 | ТТ2501-21-28СП(SP) | Щиток | |
| 68 | ТТ2501-21-28-20СП | Щиток | |
| 69 | 2501-21-97 | Круг | |
| 70 | 385750 | Пружина | |
| 70 | 385750-20 | Пружина | |
| 71 | 2501-21-92СП(SP) | Планка | |
| 72 | ТМ2501-21-5 | Втулка | |
| 73 | 400128 | Пробка | |
| 74 | 440017 | Заглушка | |
| 75 | 325211 | Штифт | |
| 76 | ТМ2501-21-3 | Палец | |
| 77 | ТМ2501-11-18СП(SP) | Манжета | |
| 78 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 78 | 300350-20 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 | |
| 79 | Шайба12ОТ | Шайба12ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
