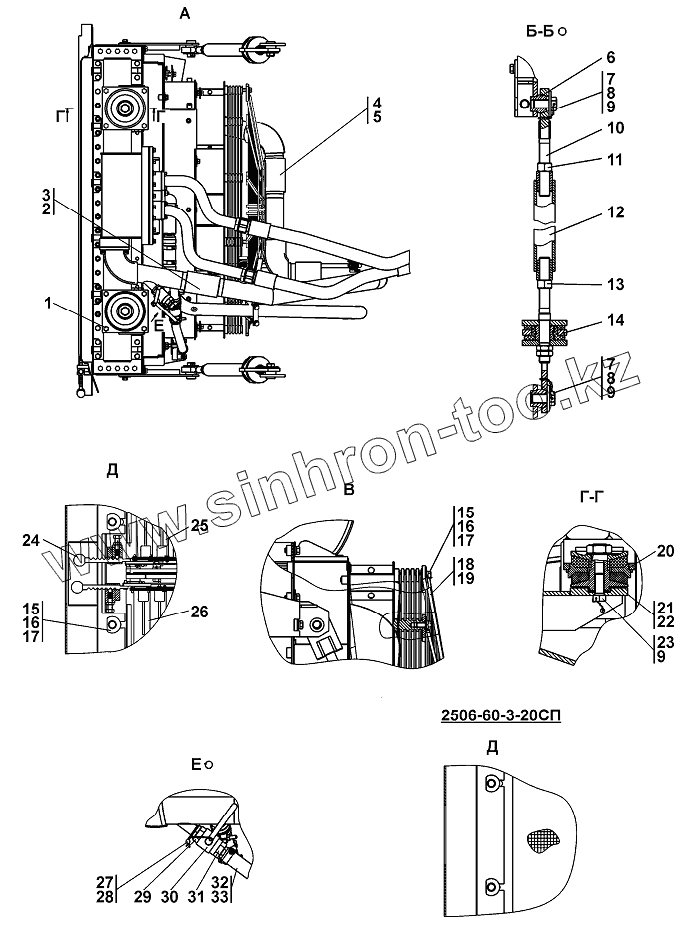

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Система охлаждения
1
1
2
2
3
3
4
4
5
6
6
7
7
7
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
26
27
28
29
29
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 285355-20 | Болт | |
| 1 | 285355 | Болт | |
| 2 | 461701-01-20 | Рукав | |
| 2 | 461701-01 | Рукав | |
| 3 | 5001-26-130СП(SP) | Хомут | |
| 3 | 5001-26-130-20СП(SP) | Хомут | |
| 4 | 461301-01 | Рукав | |
| 4 | 461301-01-20 | Рукав | |
| 5 | DIN3017-AS60-32/12C-W2 | Шланговый хомут | |
| 6 | 3501-60-171СП(SP) | Кронштейн | |
| 6 | 3501-60-171-20СП(SP) | Кронштейн | |
| 7 | 280719 | Болт 3М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 7 | 280719-20 | Болт 3М20х1,5-6gх40.109.40Х029 ГОСТ 7796-70 | |
| 8 | 310320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 8 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 9 | ПроволокаКС1,0 | Проволока КС1,0 | |
| 10 | 3501-60-128-01СП(SP) | Опора | |
| 10 | 3501-60-128-01-20СП | Опора | |
| 11 | 300367 | Гайка М24х2-LН-6Н.8.019 ГОСТ 15521-70 | |
| 11 | 300367-20 | Гайка М24х2-LН-6Н.8.029 ГОСТ 15521-70 | |
| 12 | 3501-60-127-05СП(SP) | Муфта | |
| 12 | 3501-60-127-05-20СП | Муфта | |
| 13 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 13 | 300350-01-20 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 14 | 2503-60-189СП(SP) | Головка | |
| 14 | 2503-60-189-20СП(SP) | Головка | |
| 15 | 46-11-476 | Шайба | |
| 15 | 46-11-476-20 | Шайба | |
| 16 | БолтМ12х1,25-6х30 | Болт М12х1,25-6х30 | |
| 17 | Шайба12ОТ | Шайба12ОТ | |
| 18 | 2506-60-137СП(SP) | Ограждение | |
| 18 | 2506-60-137-20СП(SP) | Ограждение | |
| 19 | 2506-60-137-01СП(SP) | Ограждение | |
| 19 | 2506-60-137-01-20СП | Ограждение | |
| 20 | 2501-60-157СП(SP) | Опора | |
| 20 | 2501-60-157-20СП(SP) | Опора | |
| 21 | 25-01-5 | Прокладка | |
| 22 | 25-01-6 | Прокладка | |
| 23 | 280819 | Болт М24х2-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 23 | 280819-20 | Болт М24х2-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 24 | 46-23-133 | Рукоятка | |
| 25 | 3501-60-146-01СП(SP) | Жалюзи | |
| 26 | 3501-60-147-01СП(SP) | Жалюзи | |
| 27 | 2001-80-4 | Пломба свинцовая | |
| 28 | Проволока0,8-О-С | Проволока 0,8-О-С | |
| 29 | 2502-60-31 | Контргайка | |
| 29 | 2502-60-31-20 | Контргайка | |
| 30 | ТУ3742-997-24337661-93 | Кран шаровой | |
| 31 | 2002-43-42 | Наконечник | |
| 31 | 2002-43-42-20 | Наконечник | |
| 32 | 460901-04 | Рукав | |
| 32 | 460901-04-20 | Рукав | |
| 33 | DIN3017-AS30-32/12C-W2 | Шланговый хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
