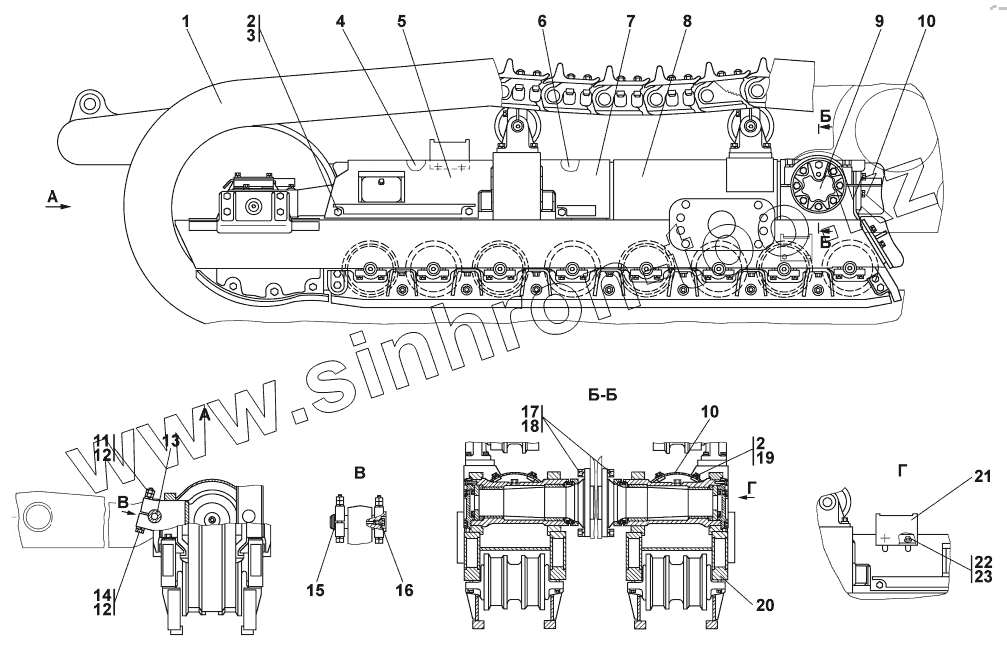

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Система ходовая
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
11
11
12
12
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТТ2501-22-1СП(SP) | Гусеница | |
| 2 | 440001 | Пробка | |
| 3 | 700-31-2209-20 | Шайба ГОСТ 11371-78 | |
| 3 | 700-31-2209 | Шайба ГОСТ 11371-78 | |
| 4 | ТМ2501-21-24-01СП(SP) | Кожух | |
| 4 | ТМ2501-21-2401-20СП(SP) | Кожух | |
| 5 | ТМ2501-21-24СП(SP) | Кожух | |
| 5 | ТМ2501-21-24-20СП | Кожух | |
| 6 | ТМ2501-21-23-01СП(SP) | Кожух | |
| 6 | ТМ2501-21-23-01-20СП(SP) | Кожух | |
| 7 | ТМ2501-21-23СП(SP) | Кожух | |
| 7 | ТМ2501-21-23-20СП | Кожух | |
| 8 | ТМ2501-21-3СП(SP) | Тележка | |
| 8 | ТМ2501-21-3-20СП(SP) | Тележка | |
| 9 | ТМ2501-21-30СП(SP) | Шарнир | |
| 9 | ТМ2501-21-30-20СП | Шарнир | |
| 10 | ТМ2501-21-48 | Кожух | |
| 10 | ТМ2501-21-48-20 | Кожух | |
| 11 | 300350-01-20 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 11 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 12 | Шайба24Т | Шайба 24Т | |
| 13 | ТМ2501-21-1 | Палец | |
| 14 | 280520 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 14 | 280520-20 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 580672 | Кольцо С75 ГОСТ 13940-86 | |
| 16 | Масленка1.2.Ц6.хр | Масленка 1.2.Ц6.хр | |
| 17 | 280945 | Болт М30х2-6gх110.109.40Х019 ГОСТ 7796-70 | |
| 17 | 280945-20 | Болт М30х2-6gх110.109.40Х029 ГОСТ 7796-70 | |
| 18 | 700-31-2522-20 | Шайба | |
| 18 | 700-31-2522 | Шайба | |
| 19 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 19 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 20 | ТМ2501-21-2СП(SP) | Тележка | |
| 20 | ТМ2501-21-2-20СП | Тележка | |
| 21 | ТМ2501-21-52 | Подножка | |
| 21 | ТМ2501-21-52-20 | Подножка | |
| 22 | БолтМ8-6gх20 | Болт М8-6gх20 | |
| 23 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 23 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
