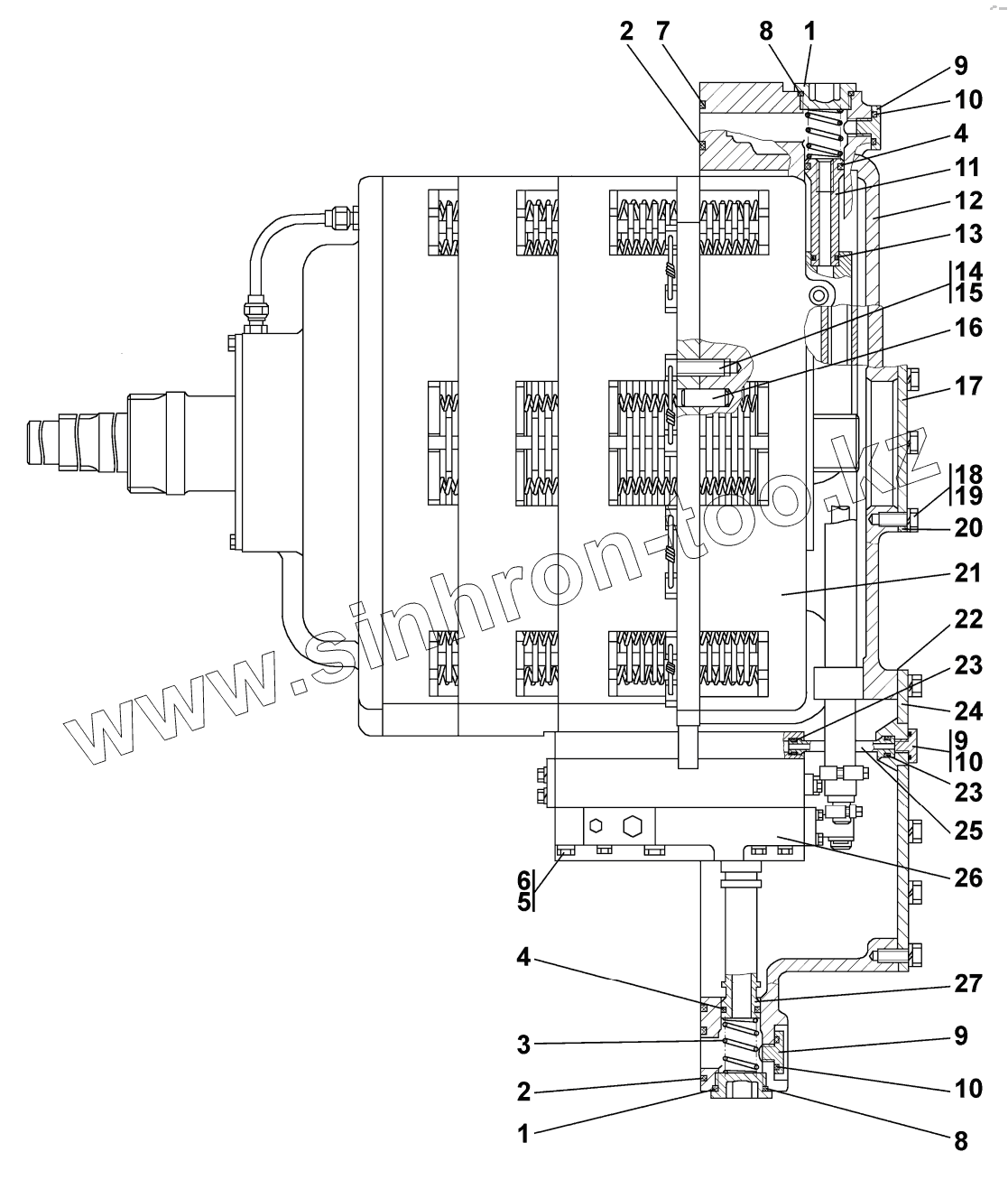

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Коробка передач с системой гидроуправления
1
1
1
2
2
3
4
4
5
6
7
8
8
9
9
9
9
10
10
10
11
12
12
13
14
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-37-2140-20 | Пробка | |
| 1 | 700-37-2140 | Пробка | |
| 2 | 400468-34 | Кольцо | |
| 3 | 385666 | Пружина | |
| 4 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | 310225 | Шайба | |
| 6 | 285386 | Болт | |
| 7 | 400468-34 | Кольцо | |
| 8 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 9 | 375331 | Пробка | |
| 9 | 375331-20 | Пробка | |
| 10 | 018-022-25-2-51-1668 | Кольцо | |
| 11 | 2501-12-197 | Втулка | |
| 12 | 2501-12-90 | Корпус | |
| 12 | 2501-12-90-20 | Корпус | |
| 13 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 14 | 280545-20 | Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 14 | 280545 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | ПроволокаКС-1,6 | Проволока | |
| 16 | 325465 | Штифт | |
| 17 | 2001-12-74 | Крышка | |
| 18 | БолтМ12-6gх30 | Болт М12-6gх30 | |
| 19 | Шайба12ОТ | Шайба12ОТ | |
| 20 | 450272 | Прокладка | |
| 20 | 450272-20 | Прокладка | |
| 21 | 2501-12-20СП(SP) | Коробка передач планетарная | |
| 21 | 2501-12-20-20СП(SP) | Коробка передач планетарная | |
| 22 | 450141 | Прокладка | |
| 22 | 450141-20 | Прокладка | |
| 23 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 24 | 2501-12-156СП(SP) | Крышка | |
| 25 | 2501-12-98 | Труба | |
| 26 | 2501-15-20СП(SP) | Блок управления | |
| 27 | 2501-12-97 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
