Каталог запасных частей к технике: Промтрактор Т-25.01К1. Коробка передач с системой гидроуправления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

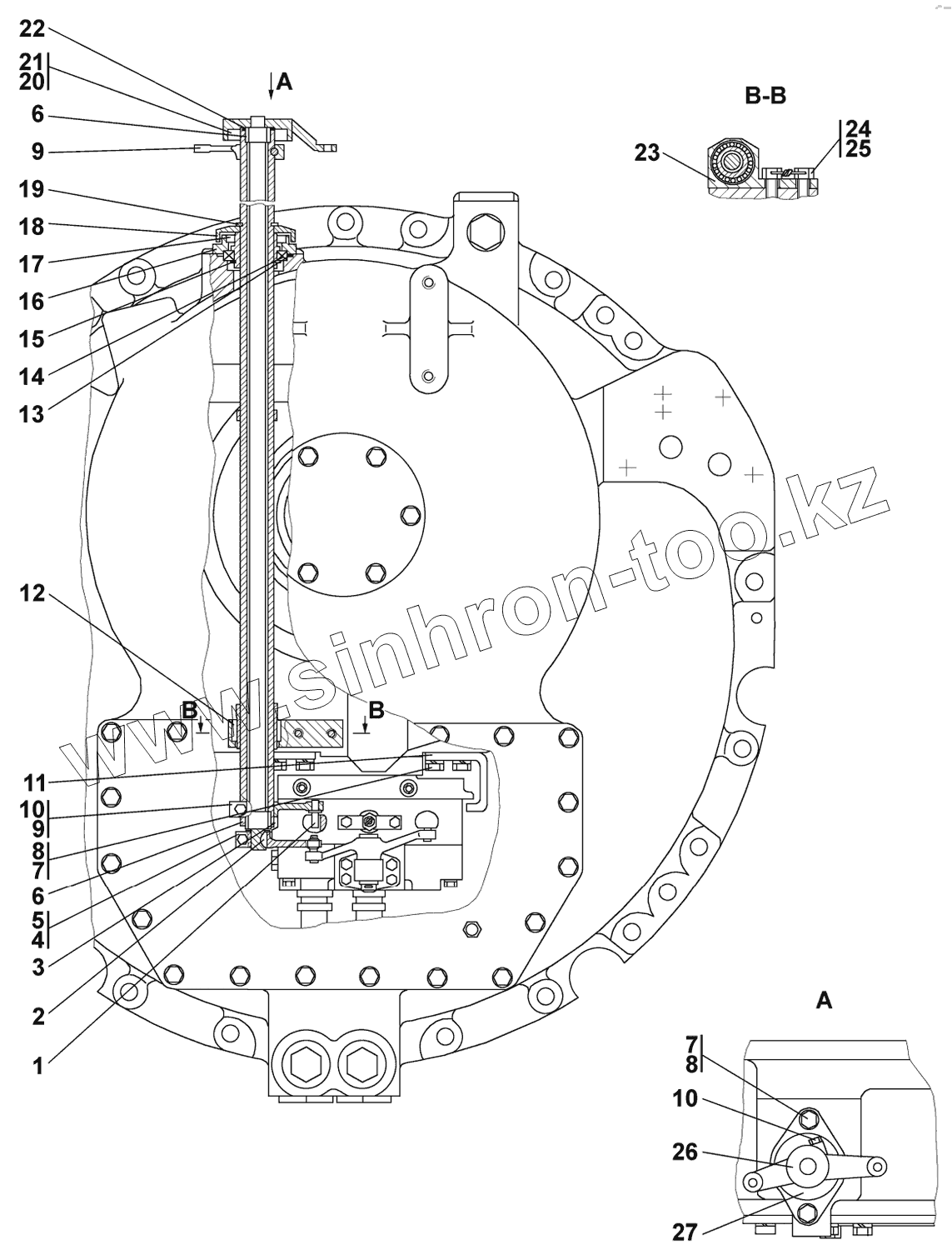

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2501-15-110		Палец
2	340350		Шпонка 5х7,5 ГОСТ 24071-80
3	2501-15-112		Шайба
4	2501-12-145		Рычаг
5	БолтМ8-6gх20		Болт М8-6gх20
6	941/20		Подшипник ГОСТ 4060-78
7	БолтМ12-6gх30		Болт М12-6gх30
8	Шайба12ОТ		Шайба12ОТ
9	2501-12-143		Рычаг
10	БолтМ8-6gх35		Болт М8-6gх35
11	2501-12-162СП(SP)		Кронштейн
12	942/40		Подшипник 942/40
13	075-081-36-2-ИРП-1314-1		Кольцо 075-081-36-2-ИРП-1314-1
14	1000909		Подшипник 1000909
15	580434		Кольцо С45
16	2501-12-233		Крышка
17	Манжета1,2-45х65-3		Манжета 1,2-45х65-3
18	2501-12-241		Крышка
19	580307		Кольцо С34 ГОСТ 13940-86
20	Манжета2,2-35х55-4		Манжета 2,2-35х55-4
21	Т850.1308395		Манжета с пружиной
22	315318		Шайба
23	2501-12-232		Кронштейн
24	280545		Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70
24	280545-20		Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70
25	ПроволокаКС-1,6		Проволока
26	2501-12-164СП(SP)		Рычаг
27	2501-12-163СП(SP)		Вал

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
