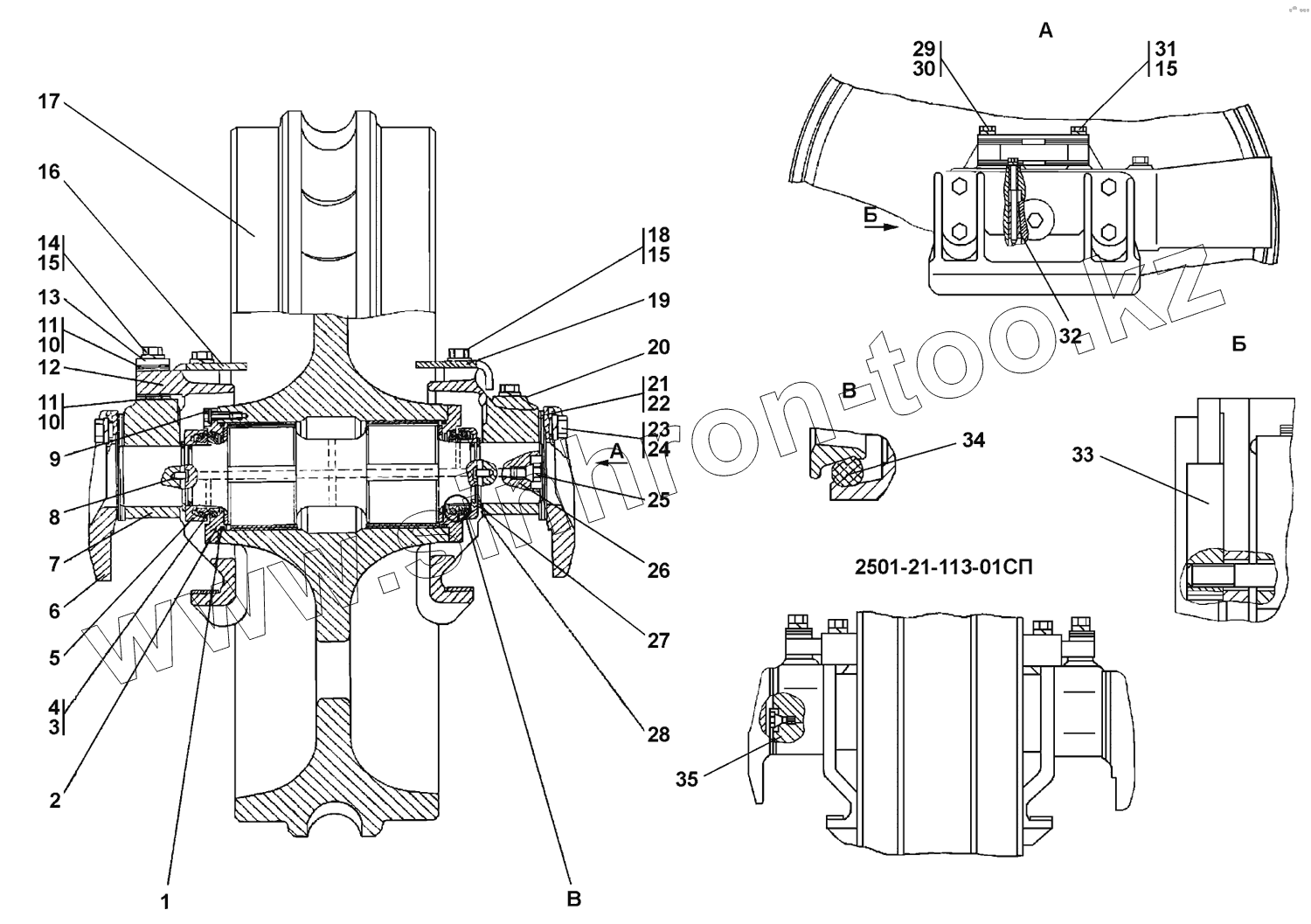

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Колесо натяжное
2501-21-113-01СП(SP)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
25
26
27
28
29
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-21-113-01СП(SP) | 2501-21-113-01СП(SP) | Колесо натяжное | |
| 1 | 130-135-36-2-51-1668 | Кольцо 130-135-36-2-51-1668 | |
| 2 | 2501-21-75СП(SP) | Фланец | |
| 3 | 2501-21-142 | Кольцо уплотнительное | |
| 4 | 2501-21-136 | Кольцо уплотнительное | |
| 5 | 2501-21-366 | Крышка | |
| 6 | 2501-21-111-20 | Крышка | |
| 6 | 2501-21-111 | Крышка | |
| 7 | 2501-21-115 | Ползун | |
| 7 | 2501-21-115-20 | Ползун | |
| 8 | 325335-20 | Штифт | |
| 8 | 325335 | Штифт | |
| 9 | 2501-21-411-20 | Болт | |
| 9 | 2501-21-411 | Болт | |
| 10 | 2501-21-131 | Прокладка | |
| 11 | 2501-21-131-01 | Прокладка | |
| 12 | 2501-21-65-20СП(SP) | Захват | |
| 12 | 2501-21-65СП(SP) | Захват | |
| 13 | 2501-21-128 | Планка | |
| 13 | 2501-21-128-20 | Планка | |
| 14 | 285582-20 | Болт | |
| 14 | 285582 | Болт | |
| 15 | Шайба16 | Шайба 16 | |
| 16 | 2501-21-129 | Щиток | |
| 16 | 2501-21-129-20 | Щиток | |
| 17 | 2501-21-114-20СП(SP) | Колесо натяжное | |
| 17 | 2501-21-114СП(SP) | Колесо натяжное | |
| 18 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 19 | 2501-21-129-01-20 | Щиток | |
| 19 | 2501-21-129-01 | Щиток | |
| 20 | 2501-21-114 | Ползун | |
| 20 | 2501-21-114-20 | Ползун | |
| 21 | 2501-21-130 | Прокладка | |
| 22 | 2501-21-130-01 | Прокладка | |
| 23 | 285786 | Болт | |
| 23 | 285786-20 | Болт | |
| 24 | Шайба20ОТ | Шайба 20 ОТ | |
| 25 | 375509 | Пробка | |
| 25 | 375509-20 | Пробка | |
| 26 | 2501-21-417 | Ось | |
| 27 | 585650 | Кольцо | |
| 28 | 069-075-36-2-51-1668 | Кольцо 069-075-36-2-51-1668 | |
| 29 | 280390 | Болт М12х1,25-6gх140.90.109.40Х019 ГОСТ 7796-70 | |
| 29 | 280390-20 | Болт М12х1,25-6gх140.90.109.40Х029 ГОСТ 7796-70 | |
| 30 | Шайба12ОТ | Шайба12ОТ | |
| 31 | 280566 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 31 | 280566-20 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 32 | 403-21-128 | Клин | |
| 33 | 2501-21-134 | Планка | |
| 34 | 400212 | Кольцо упругое | |
| 35 | 2501-21-418 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
