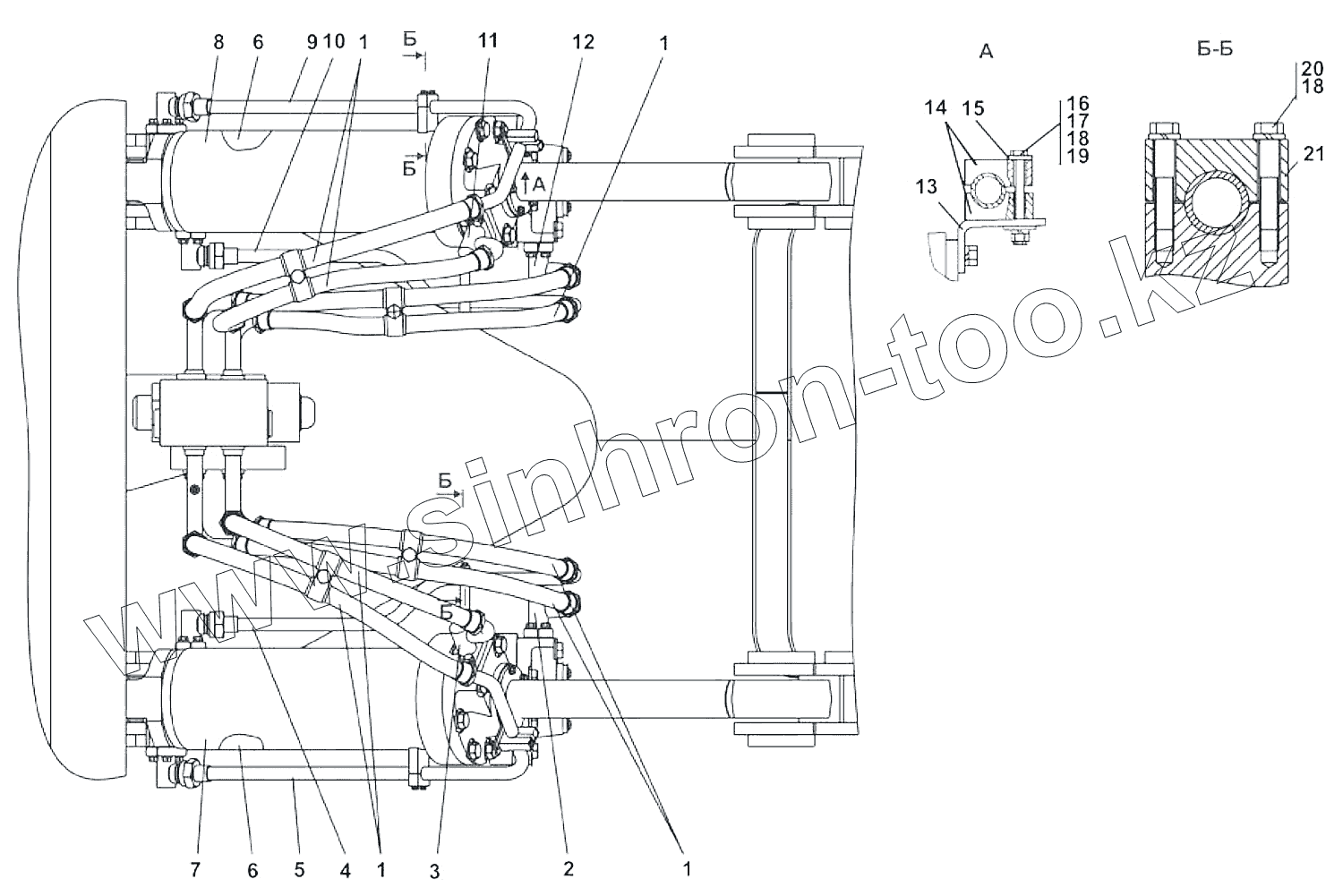

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Гидросистема рыхлительного оборудования
1
1
1
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-46-2112-08-20СП | Рукав диаметр 25 | |
| 1 | 700-46-2112-08СП(SP) | Рукав d.25 | |
| 2 | 2501-98-543-02-20CП | Трубопровод | |
| 2 | 2501-98-543-02CП(SP) | Трубопровод | |
| 3 | 2501-98-543СП(SP) | Трубопровод | |
| 3 | 2501-98-543-20СП(SP) | Трубопровод | |
| 4 | 2501-98-542СП(SP) | Трубопровод | |
| 4 | 2501-98-542-20СП(SP) | Трубопровод | |
| 5 | 2501-98-541СП(SP) | Трубопровод | |
| 5 | 2501-98-541-20СП(SP) | Трубопровод | |
| 6 | 2501-98-522-02СП(SP) | Гидроцилиндр | |
| 6 | 2501-98-522-02-20СП | Гидроцилиндр | |
| 7 | 2501-98-521-04СП(SP) | Гидроцилиндр | |
| 7 | 2501-98-521-04-20СП | Гидроцилиндр | |
| 8 | 2501-98-521-05СП(SP) | Гидроцилиндр | |
| 8 | 2501-98-521-05-20СП | Гидроцилиндр | |
| 9 | 2501-98-541-01СП(SP) | Трубопровод | |
| 9 | 2501-98-541-01-20СП | Трубопровод | |
| 10 | 2501-98-542-01-20СП | Трубопровод | |
| 10 | 2501-98-542-01СП(SP) | Трубопровод | |
| 11 | 2501-98-543-01СП(SP) | Трубопровод | |
| 11 | 2501-98-543-01-20СП | Трубопровод | |
| 12 | 2501-98-543-03СП(SP) | Трубопровод | |
| 12 | 2501-98-543-03-20СП | Трубопровод | |
| 13 | 2501-98-595 | Кронштейн | |
| 13 | 2501-98-595-20 | Кронштейн | |
| 14 | 2501-98-593 | Бугель | |
| 14 | 2501-98-593-20 | Бугель | |
| 15 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 15 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 16 | БолтМ8-6gх70 | Болт М8-6gх70 | |
| 17 | ГайкаМ8 | Гайка | |
| 18 | Шайба8Т | Шайба 8Т | |
| 19 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 19 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 20 | БолтМ8-6gх40 | Болт М8-6gх40 | |
| 21 | 2501-98-501 | Бугель | |
| 21 | 2501-98-501-20 | Бугель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
