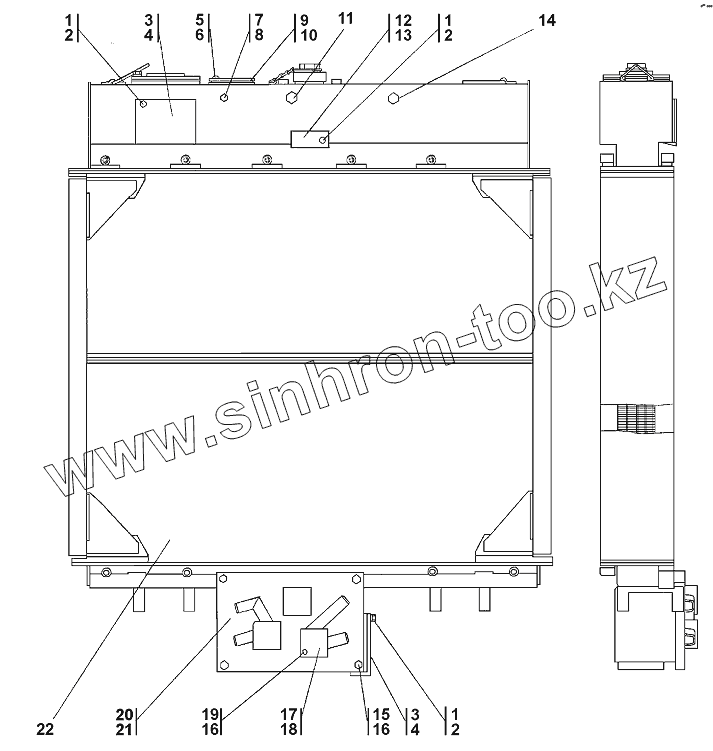

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Блок радиаторов
1
1
1
2
2
2
3
3
3
4
4
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 2 | Шайба12ОТ | Шайба12ОТ | |
| 3 | 3501-60-128 | Заглушка | |
| 3 | 3501-60-128-20 | Заглушка | |
| 4 | 450132 | Прокладка | |
| 4 | 450132-20 | Прокладка | |
| 5 | ВинтВ.М6-6gх16 | Винт В.М6-6gх16 | |
| 6 | Шайба6Т | Шайба 6Т | |
| 7 | 464313 | Прокладка | |
| 8 | 700-37-2077 | Пробка | |
| 8 | 700-37-2077-20 | Пробка | |
| 9 | 3501-60-56 | Заглушка | |
| 9 | 3501-60-56-20 | Заглушка | |
| 10 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 11 | 370650 | Пробка 4-КГ 1/2" 45.019 | |
| 12 | 3506-60-71 | Заглушка | |
| 12 | 3506-60-71-20 | Заглушка | |
| 13 | 700-40-6097 | Прокладка | |
| 13 | 700-40-6097-20 | Прокладка | |
| 14 | 370650 | Пробка 4-КГ 1/2" 45.019 | |
| 15 | 280266 | Болт 3М10-6gx35 | |
| 15 | 280266-20 | Болт 3М10-6g35 | |
| 16 | Шайба10ОТ | Шайба 10 ОТ | |
| 17 | 311102-60-40 | Заглушка | |
| 17 | 311102-60-40-20 | Заглушка | |
| 18 | 450224 | Прокладка | |
| 18 | 450224-20 | Прокладка | |
| 19 | 280230 | Болт М10-6gх25 | |
| 19 | 280230-20 | Болт М10-6gх25 | |
| 20 | 311102-60-12401СП(SP) | Теплообменник | |
| 21 | 450324 | Прокладка | |
| 21 | 450324-20 | Прокладка | |
| 22 | 2506-60-117СП(SP) | Радиатор | |
| 22 | 2506-60-117-20СП(SP) | Радиатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
