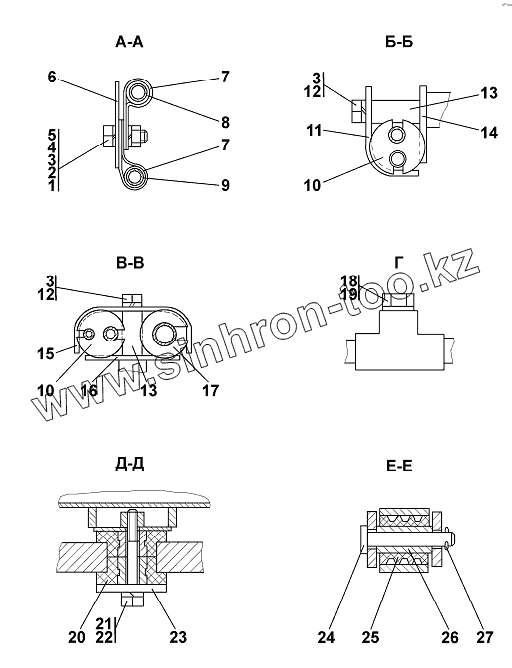

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Установка топливного бака
1
2
3
3
3
4
4
5
5
6
7
7
8
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 2 | ГайкаМ8 | Гайка | |
| 3 | Шайба8Т | Шайба 8Т | |
| 4 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 310150-05 | Шайба | |
| 5 | 310150-05-20 | Шайба | |
| 6 | 2502-43-103-01 | Пластина | |
| 7 | 700-41-2866 | Хомут | |
| 8 | 700-40-6684-15 | Прокладка | |
| 9 | 700-40-6684-06 | Прокладка | |
| 10 | 400479-01 | Втулка | |
| 11 | 1102-25-14 | Накладка | |
| 11 | 1102-25-14-20 | Накладка | |
| 12 | БолтМ8-6gх45 | Болт М8-6gх45 | |
| 13 | 1102-25-16 | Втулка | |
| 13 | 1102-25-16-20 | Втулка | |
| 14 | 1102-25-15-20 | Пластина | |
| 14 | 1102-25-15 | Пластина | |
| 15 | 1102-25-12 | Накладка | |
| 15 | 1102-25-12-20 | Накладка | |
| 16 | 1102-25-13 | Пластина | |
| 16 | 1102-25-13-20 | Пластина | |
| 17 | 400478 | Втулка | |
| 18 | 700-37-2077 | Пробка | |
| 18 | 700-37-2077-20 | Пробка | |
| 19 | МН4152-62 | Кольцо 14x20 | |
| 20 | 2501-25-37СП(SP) | Амортизатор | |
| 21 | БолтМ16х1,5-6gх105 | Болт М16х1,5-6gх105 | |
| 22 | Шайба16ОТ | Шайба 16 ОТ | |
| 23 | 1101-25-36 | Накладка | |
| 24 | 470570 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 25 | 400093 | Втулка | |
| 26 | 2501-25-108 | Втулка | |
| 26 | 2501-25-108-20 | Втулка | |
| 27 | Шплинт4х40 | Шплинт 4х40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
