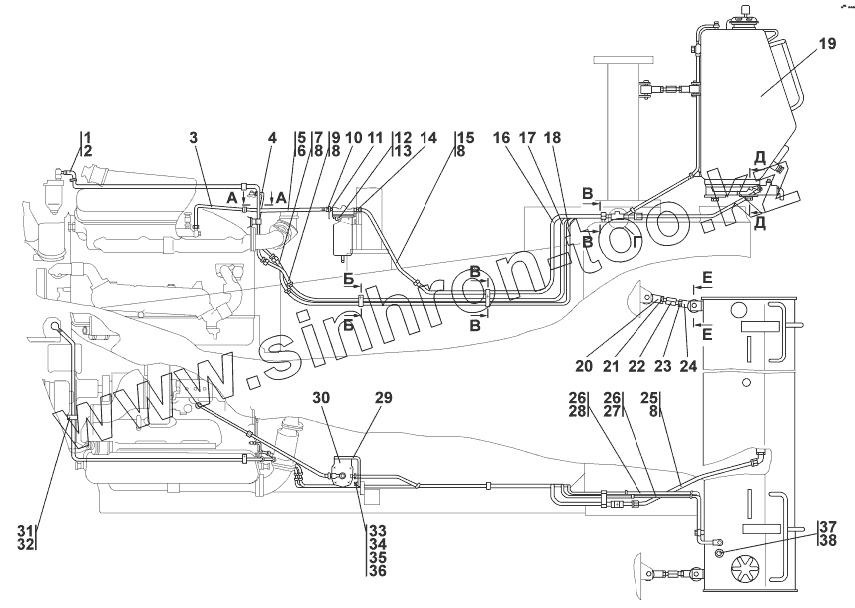

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Установка топливного бака
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
8
8
9
9
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2002-25-12-20СП(SP) | Трубопровод | |
| 1 | 2002-25-12СП(SP) | Трубопровод | |
| 2 | 1502-25-29-20СП(SP) | Трубопровод | |
| 2 | 1502-25-29СП(SP) | Трубопровод | |
| 3 | 1102-25-18-01СП(SP) | Трубопровод | |
| 3 | 1102-25-18-01-20СП-20SP | Трубопровод | |
| 4 | 2002-25-15СП(SP) | Трубопровод | |
| 4 | 2002-25-15-20СП(SP) | Трубопровод | |
| 5 | DIN3017-AS20-32/12C7-W2 | Шланговый хомут | |
| 6 | 460601-06 | Рукав | |
| 6 | 460601-08-20 | Рукав | |
| 7 | 404-26-213СП(SP) | Рукав d.12 | |
| 7 | 404-26-213-20СП(SP) | Рукав d.12 | |
| 8 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 9 | 404-26-213-30СП(SP) | Рукав | |
| 9 | 404-26-213--30-20СП(SP) | Рукав | |
| 10 | 1102-25-11 | Переходник | |
| 11 | 1102-25-10 | Наконечник | |
| 11 | 1502-25-10 | Наконечник | |
| 12 | БолтМ8-6gх25 | Болт М8-6gх25 | |
| 13 | Шайба8Т | Шайба 8Т | |
| 14 | 415210 | Штуцер | |
| 14 | 415210-20 | Штуцер | |
| 15 | 404-26-213-24СП(SP) | Рукав | |
| 15 | 404-26-213-24-20СП(SP | Рукав | |
| 16 | 2002-25-13СП(SP) | Трубопровод | |
| 16 | 2002-25-13-20СП(SP) | Трубопровод | |
| 17 | 2002-25-14СП(SP) | Трубопровод | |
| 17 | 2002-25-14-20СП(SP) | Трубопровод | |
| 18 | 2001-25-32СП(SP) | Трубопровод | |
| 18 | 2001-25-32-20СП(SP) | Трубопровод | |
| 19 | 2001-25-10-01СП(SP) | Бак топливный | |
| 19 | 2001-25-10-01-20СП(SP) | Бак топливный | |
| 20 | 2501-25-33СП(SP) | Втулка | |
| 20 | 2501-25-33-20СП(SP) | Втулка | |
| 21 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 22 | 2001-25-27 | Стержень | |
| 22 | 2001-25-27-20 | Стержень | |
| 23 | 300265 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 23 | 300265-20 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 24 | 2501-25-33-01СП(SP) | Втулка | |
| 24 | 2501-25-33-01-20СП(SP) | Втулка | |
| 25 | 404-26-213-02СП(SP) | Рукав | |
| 25 | 404-26-213--02-20СП(SP) | Рукав | |
| 26 | DIN3017-AL12-22/9C7-W2 | Шланговый хомут | |
| 27 | 460401-08 | Рукав | |
| 27 | 460401-08-20 | Рукав | |
| 28 | 460401-09 | Рукав | |
| 28 | 460401-09-20 | Рукав | |
| 29 | 2002-25-5 | Кронштейн | |
| 29 | 2002-25-5-20 | Кронштейн | |
| 30 | Фильтр | Фильтр грубой очистки топлива | |
| 31 | 700-40-6684-06 | Прокладка | |
| 32 | 700-41-2866 | Хомут | |
| 33 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 34 | Шайба12OТ | Шайба 12 OТ | |
| 35 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 35 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 36 | 310210-05 | Шайба | |
| 36 | 310210-05-20 | Шайба | |
| 37 | 700-37-2077 | Пробка | |
| 37 | 700-37-2077-20 | Пробка | |
| 38 | МН4152-62 | Кольцо 14x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
