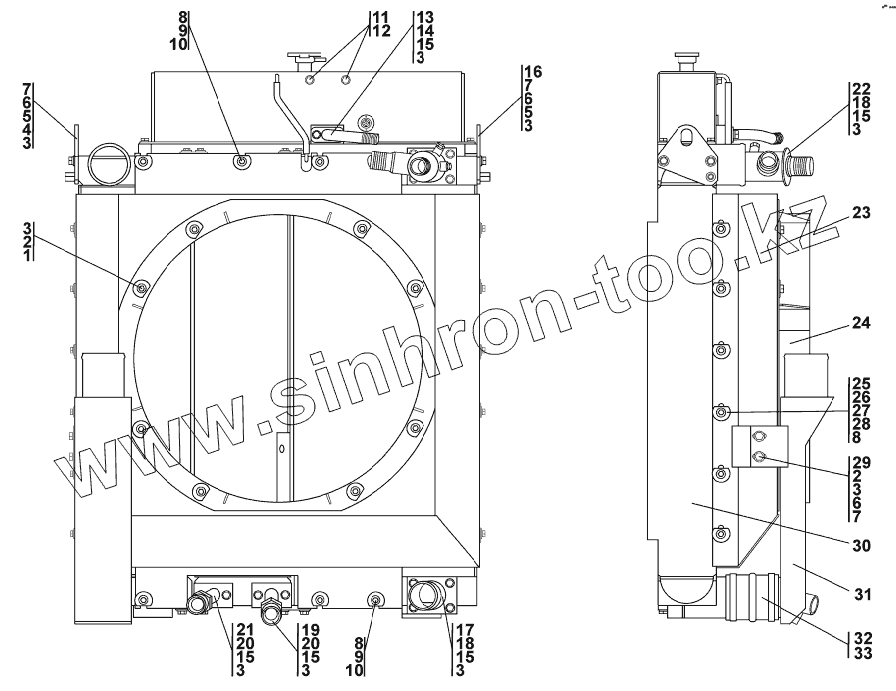

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Установка радиаторная
1
1
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
15
15
16
16
17
17
18
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
25
26
27
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46-11-476-20 | Шайба | |
| 1 | 46-11-476 | Шайба | |
| 2 | БолтМ12х1,25-6gх30 | Болт М12х1,25-6gх30 | |
| 3 | Шайба12ОТ | Шайба12ОТ | |
| 4 | 1506-60-110-03СП(SP) | Кронштейн | |
| 4 | 1506-60-110-03-20СП(SP) | Кронштейн | |
| 5 | БолтМ12-6gх25 | Болт М12-6gх25 | |
| 6 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 6 | Шайба8 | Шайба | |
| 7 | Шайба12 | Шайба 12 | |
| 8 | 46-11-476-01 | Шайба | |
| 8 | 46-11-476-01-20 | Шайба | |
| 9 | БолтМ10-6gх20 | Болт М10-6gх20 | |
| 10 | Шайба10ОТ | Шайба 10 ОТ | |
| 11 | 375332-01 | Пробка | |
| 11 | 375332-01-20 | Пробка | |
| 12 | МН4152-62 | Кольцо 14x20 | |
| 13 | 1106-60-124-06СП(SP) | Патрубок | |
| 13 | 1106-60-124-06-20СП(SP) | Патрубок | |
| 14 | 450133-01 | Прокладка | |
| 14 | 450133-01-20 | Прокладка | |
| 15 | БолтМ12-6gх30 | Болт М12-6gх30 | |
| 16 | 1506-60-110-02СП(SP) | Кронштейн | |
| 16 | 1506-60-110-02-20СП(SP) | Кронштейн | |
| 17 | 2022-60-103-20СП(SP) | Патрубок | |
| 17 | 2022-60-103СП(SP) | Патрубок | |
| 18 | 450303 | Прокладка | |
| 18 | 450303-20 | Прокладка | |
| 19 | 312006-60-112-01СП(SP) | Патрубок | |
| 19 | 312006-60-112-01-20СП(SP) | Патрубок | |
| 20 | 700-40-6047 | Прокладка | |
| 20 | 700-40-6047-20 | Прокладка | |
| 21 | 312022-60-101-01СП(SP) | Патрубок | |
| 21 | 312022-60-101-01-20СП(SP) | Патрубок | |
| 22 | 1102-60-142СП(SP) | Патрубок | |
| 22 | 1102-60-142-20СП(SP) | Патрубок | |
| 23 | 2022-60-107СП(SP) | Кожух | |
| 23 | 2022-60-107-20СП(SP) | Кожух | |
| 24 | 1102-60-151-01СП(SP) | Кожух | |
| 24 | 1102-60-151-01-20СП(SP) | Кожух | |
| 25 | БолтМ8-6gх25 | Болт М8-6gх25 | |
| 26 | Шайба8Т | Шайба 8Т | |
| 27 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 27 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 28 | Шайба8 | Шайба | |
| 29 | ГайкаМ12х1,25 | Гайка М12х1,25 | |
| 30 | 1133.017.0000 | Блок радиаторов | |
| 31 | 2022-05-18СП(SP) | Воздуховод | |
| 31 | 2022-05-18-20СП(SP) | Воздуховод | |
| 32 | 3030788 | Рукав 3030788 | |
| 33 | 3926702 | Хомут 3926702 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
