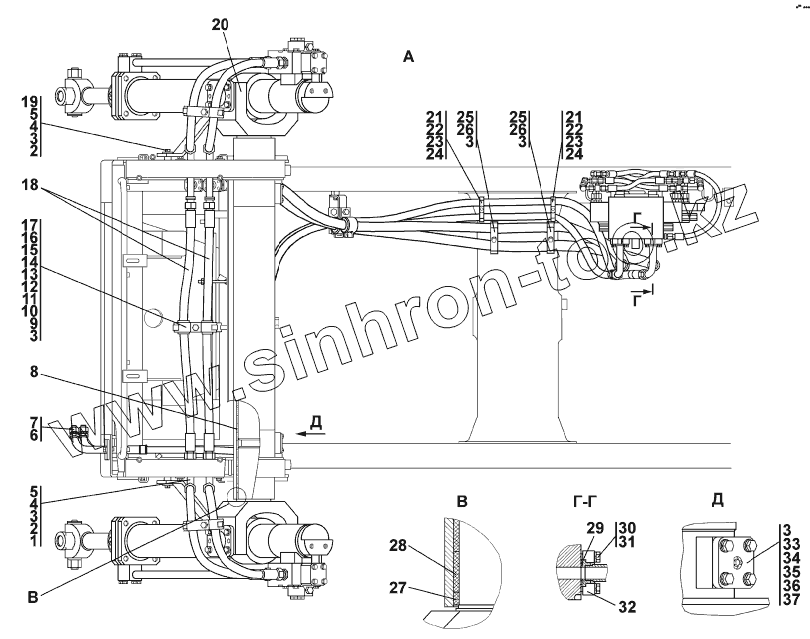

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Установка гидроцилиндров
1
1
2
2
3
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
18
19
19
20
20
21
21
21
22
22
23
23
24
24
25
25
25
26
26
26
27
28
29
30
30
31
32
32
33
34
34
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2001-26-88-20СП(SP) | Трубопровод | |
| 1 | 2001-26-88СП(SP) | Трубопровод | |
| 2 | БолтМ12х1,25-6gх35 | Болт М12х1,25-6gх35 | |
| 3 | Шайба12ОТ | Шайба12ОТ | |
| 4 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 4 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 5 | Шайба12 | Шайба 12 | |
| 6 | 400-26-55 | Заглушка | |
| 6 | 400-26-55-20 | Заглушка | |
| 7 | Н.036.01.005 | Гайка накидная | |
| 7 | Н.036.01.005-01 | Гайка накидная | |
| 8 | 2001-26-293 | Втулка опорная | |
| 9 | 312501-94-155 | Планка | |
| 9 | 312501-94-155-20 | Планка | |
| 10 | 2501-26-300-20 | Скоба | |
| 10 | 2501-26-300 | Скоба | |
| 11 | 2501-26-301 | Планка | |
| 11 | 2501-26-301-20 | Планка | |
| 12 | 310225 | Шайба | |
| 12 | 310225-20 | Шайба | |
| 13 | 400354-05 | Втулка | |
| 14 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 15 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 16 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 17 | Шайба16ОТ | Шайба 16 ОТ | |
| 18 | 011101-97-509-04СП(SP) | Рукав диаметр 20 | |
| 18 | 011101-97-509-04-20СП(SP) | Рукав d.20 | |
| 19 | 2022-26-26СП(SP) | Трубопровод | |
| 19 | 2022-26-26-20СП(SP) | Трубопровод | |
| 20 | 2001-26-85СП(SP) | Ось | |
| 20 | 2001-26-85-20СП(SP) | Ось | |
| 21 | 312501-26-141 | Бугель | |
| 21 | 312501-26-141-20 | Бугель | |
| 22 | 700-40-6684-03 | Прокладка | |
| 23 | БолтМ8-6gх35 | Болт М8-6gх35 | |
| 24 | Шайба8Т | Шайба 8Т | |
| 25 | 2501-98-551 | Бугель | |
| 25 | 2501-98-551-20 | Бугель | |
| 26 | 280361 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 26 | 280361-20 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 27 | 2001-26-299 | Кольцо | |
| 28 | 2001-26-137 | Втулка опорная | |
| 29 | Кольцо030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 30 | 280250 | Болт М10-6gх40 | |
| 30 | 280250-20 | Болт М10-6gх40 | |
| 31 | Шайба10ОТ | Шайба 10 ОТ | |
| 32 | 313512-26-537 | Фланец | |
| 32 | 313512-26-537-20 | Фланец | |
| 33 | 46-26-654 | Стопор | |
| 34 | 46-26-659 | Крышка | |
| 34 | 46-26-659-20 | Крышка | |
| 35 | 315425 | Шайба | |
| 35 | 315425-20 | Шайба | |
| 36 | БолтМ12-6gх30 | Болт М12-6gх30 | |
| 37 | Масленка1.2Ц6хр | Масленка 1.2Ц6хр | |
| 37 | Масленка1.2Кд6хр | Масленка 1.2Кд6хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
