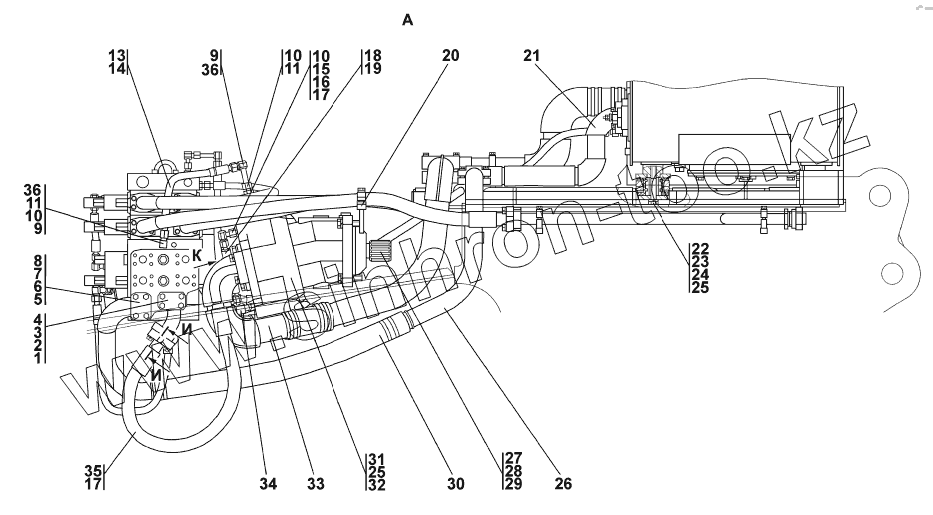

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Установка гидросистемы
1
1
2
3
4
5
5
6
6
7
8
9
9
9
10
10
10
11
11
11
13
13
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
23
24
25
25
26
26
27
28
29
30
30
31
32
33
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2022-26-18-20СП(SP) | Трубопровод | |
| 1 | 2022-26-18СП(SP) | Трубопровод | |
| 2 | БолтМ12-6gх70 | Болт М12-6gх70 | |
| 3 | Шайба12ОТ | Шайба12ОТ | |
| 4 | Кольцо032-038-36-2-51-1668 | Кольцо | |
| 5 | 2022-26-17СП(SP) | Трубопровод | |
| 5 | 2022-26-17-20СП(SP) | Трубопровод | |
| 6 | 280290 | Болт | |
| 6 | 280290-20 | Болт | |
| 7 | Шайба10ОТ | Шайба 10 ОТ | |
| 8 | Кольцо038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 9 | 0602-28-25-01СПК(SPК) | Угольник | |
| 9 | 0602-28-25-01-20СПК(SPК) | Угольник | |
| 10 | 0602-28-136К | Шайба специальная | |
| 11 | 313512-26-26-01 | Штуцер ввертной | |
| 11 | 313512-26-26-01-20 | Штуцер ввертной | |
| 12 | Кольцо012-016-25-2-51-1668 | Кольцо | |
| 13 | 0602-28-22-17СПК(SPК) | Рукав | |
| 13 | 0602-28-22-17-20СПК(SPК) | Рукав | |
| 14 | Кольцо010-014-25-2-3 | Кольцо 010-014-25-2-3 | |
| 15 | 311102-26-514-02СП(SP) | Угольник | |
| 15 | 311102-26-514-02-20СП(SP) | Угольник | |
| 16 | 313512-26-25 | Штуцер | |
| 16 | 313512-26-25-20 | Штуцер | |
| 17 | 018-022-25-2-51-1668 | Кольцо | |
| 18 | 311102-26-517-46-20СП(SP) | Рукав d.8 | |
| 18 | 311102-26-517-46СП(SP) | Рукав d.8 | |
| 19 | Кольцо008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 20 | 2001-26-99СП(SP) | Кронштейн | |
| 20 | 2001-26-99-20СП | Кронштейн | |
| 21 | 2001-26-91СП(SP) | Трубопровод | |
| 21 | 2001-26-91-20СП(SP) | Трубопровод | |
| 22 | 2501-25-37СП(SP) | Амортизатор | |
| 23 | 1101-25-36 | Накладка | |
| 24 | БолтМ16х1,5-6gх105 | Болт М16х1,5-6gх105 | |
| 25 | Шайба16ОТ | Шайба 16 ОТ | |
| 26 | 2022-26-31СП(SP) | Трубопровод | |
| 26 | 2022-26-31-20СП(SP) | Трубопровод | |
| 27 | 2022-26-15 | Муфта | |
| 28 | Кольцо190-195-36-2-51-1668 | Кольцо 190-195-36-2-51-1668 | |
| 29 | 580421 | Кольцо С42 | |
| 30 | 1101-26-121-13 | Рукав | |
| 30 | 1101-26-121-13-20 | Рукав | |
| 31 | БолтМ16х1,5-6gх60 | Болт М16х1,5-6gх60 | |
| 32 | 7V0160LRDS/63L-NZB01 | Насос | |
| 33 | 2022-26-16СП(SP) | Трубопровод | |
| 33 | 2022-26-16-20СП(SP) | Трубопровод | |
| 34 | 2022-26-25СП(SP) | Тройник | |
| 34 | 2022-26-25-20СП(SP) | Тройник | |
| 35 | 313512-26-530-01СП(SP) | Рукав | |
| 35 | 313512-26-530-01-20СП(SP) | Рукав | |
| 36 | Кольцо010-014-25-2-3 | Кольцо 010-014-25-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
