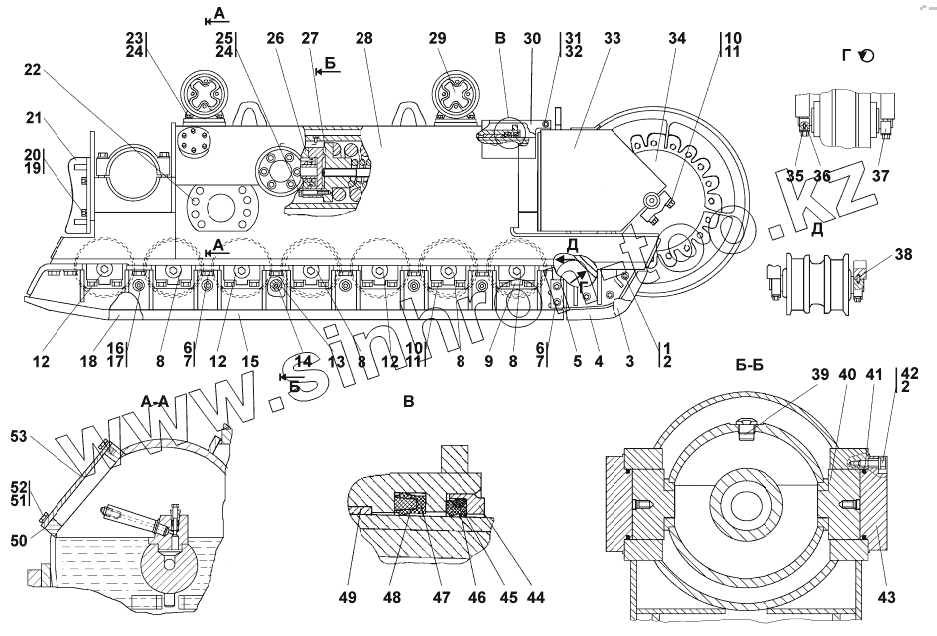

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Тележка полужесткая
1
1
2
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
8
8
8
8
9
10
10
10
11
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
19
20
21
21
21
21
22
23
23
24
24
25
25
26
26
26
26
27
27
28
28
28
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 280521-20 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 | |
| 1 | 280521 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 | |
| 2 | 315271-20 | Шайба | |
| 2 | 315271 | Шайба | |
| 3 | 1101-21-97-20 | Отбойник | |
| 3 | 1101-21-97 | Отбойник | |
| 4 | 1101-21-96 | Отбойник | |
| 4 | 1101-21-96-20 | Отбойник | |
| 5 | 2501-21-245 | Накладка | |
| 5 | 2501-21-245-20 | Накладка | |
| 6 | 280724 | Болт М20-6gх50 | |
| 6 | 280724-20 | Болт М20-6gх50 | |
| 7 | 315317 | Шайба | |
| 7 | 315317-20 | Шайба | |
| 8 | 2001-21-40-02-20СП | Каток опорный | |
| 8 | 2001-21-40-02СП(SP) | Каток опорный | |
| 9 | 312001-21-25 | Крышка | |
| 10 | 315355 | Шайба | |
| 10 | 315355-20 | Шайба | |
| 11 | 280845 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 11 | 280845-20 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 12 | 2001-21-40-03СП(SP) | Каток опорный | |
| 12 | 2001-21-40-03-20СП | Каток опорный | |
| 13 | 2001-21-210 | Втулка | |
| 13 | 2001-21-210-20 | Втулка | |
| 14 | 2001-21-270 | Стяжка | |
| 14 | 2001-21-270-20 | Стяжка | |
| 15 | 2001-21-232СП(SP) | Щиток | |
| 15 | 2001-21-232-20СП(SP) | Щиток | |
| 15 | 2001-21-232-01СП(SP) | Щиток | |
| 15 | 2001-21-232-01-20СП | Щиток | |
| 16 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 16 | 300350-01-20 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 17 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 17 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 18 | 2001-21-231-01СП(SP) | Щиток | |
| 18 | 2001-21-231-01-20СП | Щиток | |
| 18 | 2001-21-231-20СП(SP) | Щиток | |
| 18 | 2001-21-231СП(SP) | Щиток | |
| 19 | Шайба16ОТ | Шайба 16 ОТ | |
| 20 | БолтМ16-6gх45 | Болт М16-6gх45 | |
| 21 | 2001-21-229СП(SP) | Отбойник | |
| 21 | 2001-21-229-20СП(SP) | Отбойник | |
| 21 | 2001-21-229-01СП(SP) | Отбойник | |
| 21 | 2001-21-229-01-20СП | Отбойник | |
| 22 | 700-40-5068 | Пробка | |
| 23 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 23 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 24 | Шайба20ОТ | Шайба 20 ОТ | |
| 25 | 280750-20 | Болт М20х1,5-6gх120 | |
| 25 | 280750 | Болт М20х1,5-6gх120 | |
| 26 | 1101-21-43-02-20СП | Механизм натяжения | |
| 26 | 1101-21-43-03СП(SP) | Тележка полужесткая | |
| 26 | 1101-21-43-03-20СП | Механизм натяжения | |
| 26 | 1101-21-43-02СП(SP) | Тележка полужесткая | |
| 27 | 2001-21-33СП(SP) | Механизм сдавания | |
| 27 | 2001-21-33-20СП(SP) | Механизм сдавания | |
| 28 | 2001-21-111СП(SP) | Рама тележки | |
| 28 | 2001-21-111-20СП(SP) | Рама тележки | |
| 28 | 2001-21-112СП(SP) | Рама тележки | |
| 28 | 2001-21-112-20СП(SP) | Рама тележки | |
| 29 | 2001-21-15-20СП(SP) | Каток поддерживающий | |
| 29 | 2001-21-15СП(SP) | Каток поддерживающий | |
| 30 | 2001-21-247 | Кожух | |
| 30 | 2001-21-247-20 | Кожух | |
| 31 | БолтМ12-6gх20 | Болт М12-6gх20 | |
| 32 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 32 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 33 | 2001-21-9СП(SP) | Рама тележки передняя | |
| 33 | 2001-21-9-20СП(SP) | Рама тележки передняя | |
| 34 | 2001-21-43СП(SP) | Колесо натяжное | |
| 34 | 2001-21-43-20СП(SP) | Колесо натяжное | |
| 35 | 320260 | Штифт | |
| 35 | 320260-20 | Штифт | |
| 36 | 2001-21-55 | Крышка | |
| 36 | 2001-21-55-20 | Крышка | |
| 37 | 2001-21-57 | Крышка | |
| 37 | 2001-21-57-20 | Каток | |
| 38 | 325381 | Штифт | |
| 39 | 1501-21-227 | Стопор | |
| 40 | 2001-21-68-01 | Вкладыш | |
| 41 | Кольцо122-130-46-2-51-1668 | Кольцо 122-130-46-2-51-1668 | |
| 42 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 42 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 43 | 2001-21-65 | Крышка | |
| 44 | 2001-21-64 | Каркас | |
| 45 | 2001-21-164 | Манжета | |
| 46 | 400488 | Кольцо упругое | |
| 47 | 2001-21-63 | Манжета | |
| 48 | 400498 | Кольцо упругое | |
| 49 | 2001-21-99 | Втулка | |
| 50 | 450337 | Прокладка | |
| 50 | 450337-20 | Прокладка | |
| 51 | Шайба8Т | Шайба 8Т | |
| 52 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 53 | 0901-21-71 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
