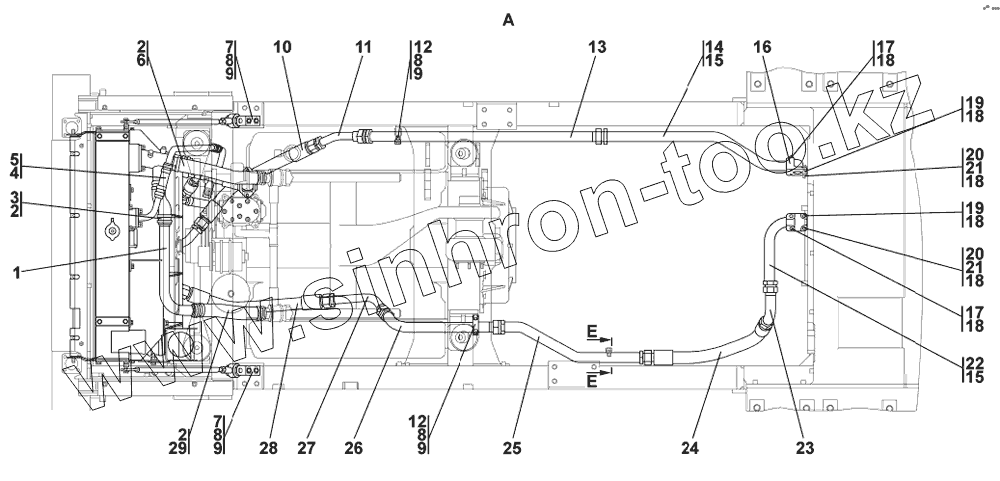

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Система охлаждения
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
19
19
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1102-60-150-01-20СП(SP) | Трубопровод | |
| 1 | 1102-60-150-01СП(SP) | Трубопровод | |
| 2 | 46-60-366-20СП(SP) | Хомут | |
| 2 | 46-60-366СП(SP) | Хомут | |
| 3 | 461401-02 | Рукав | |
| 3 | 461401-02-20 | Рукав | |
| 4 | 460901-04 | Рукав | |
| 4 | 460901-04-20 | Рукав | |
| 5 | DIN3017AS30-45/12C7-W2 | Шланговый хомут | |
| 6 | 461401-27 | Рукав | |
| 6 | 461401-27-20 | Рукав | |
| 7 | 2002-60-133СП(SP) | Кронштейн | |
| 7 | 2002-60-133-20СП(SP) | Кронштейн | |
| 8 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 9 | Шайба12ОТ | Шайба12ОТ | |
| 10 | 46-60-392-03СП(SP) | Рукав | |
| 10 | 46-60-392-03-20СП(SP) | Рукав | |
| 11 | 0602-60-124СП(SP) | Трубопровод | |
| 11 | 0602-60-124-20СП(SP) | Трубопровод | |
| 12 | 2506-60-65-01 | Планка | |
| 12 | 2506-60-65-01-20 | Планка | |
| 13 | 2002-60-159-01СП(SP) | Трубопровод | |
| 13 | 2002-60-159--01-20СП(SP) | Трубопровод | |
| 14 | 2002-60-136СП(SP) | Патрубок | |
| 14 | 2002-60-136-20СП(SP) | Патрубок | |
| 15 | Кольцо042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 | |
| 16 | 4573825055 | Датчик ТМ100-ВТ | |
| 16 | 4573825054 | Датчик ТМ100-В | |
| 17 | БолтМ10-6gх70 | Болт М10-6gх70 | |
| 18 | Шайба10ОТ | Шайба 10 ОТ | |
| 19 | 280250 | Болт М10-6gх40 | |
| 19 | 280250-20 | Болт М10-6gх40 | |
| 20 | 295220 | Шпилька | |
| 20 | 295220-20 | Шпилька | |
| 21 | ГайкаМ10 | Гайка М10 | |
| 22 | 2002-60-128СП(SP) | Патрубок | |
| 22 | 2002-60-128-20СП(SP) | Патрубок | |
| 23 | 2002-60-127-20СП(SP) | Трубопровод | |
| 23 | 2002-60-127СП(SP) | Трубопровод | |
| 24 | 46-60-392-11СП(SP) | Рукав | |
| 24 | 46-60-392-11-20СП(SP) | Рукав | |
| 25 | 2002-60-116СП(SP) | Трубопровод | |
| 25 | 2002-60-116-20СП(SP) | Трубопровод | |
| 26 | 2002-60-159-02СП(SP) | Трубопровод | |
| 26 | 2002-60-159-02-20СП(SP) | Трубопровод | |
| 27 | 312006-60-110СП(SP) | Трубопровод | |
| 27 | 312006-60-110-20СП(SP) | Трубопровод | |
| 28 | 46-60-392-06СП(SP) | Рукав | |
| 28 | 46-60-392-06-20СП(SP) | Рукав | |
| 29 | 461401-08 | Рукав | |
| 29 | 461401-08-20 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
