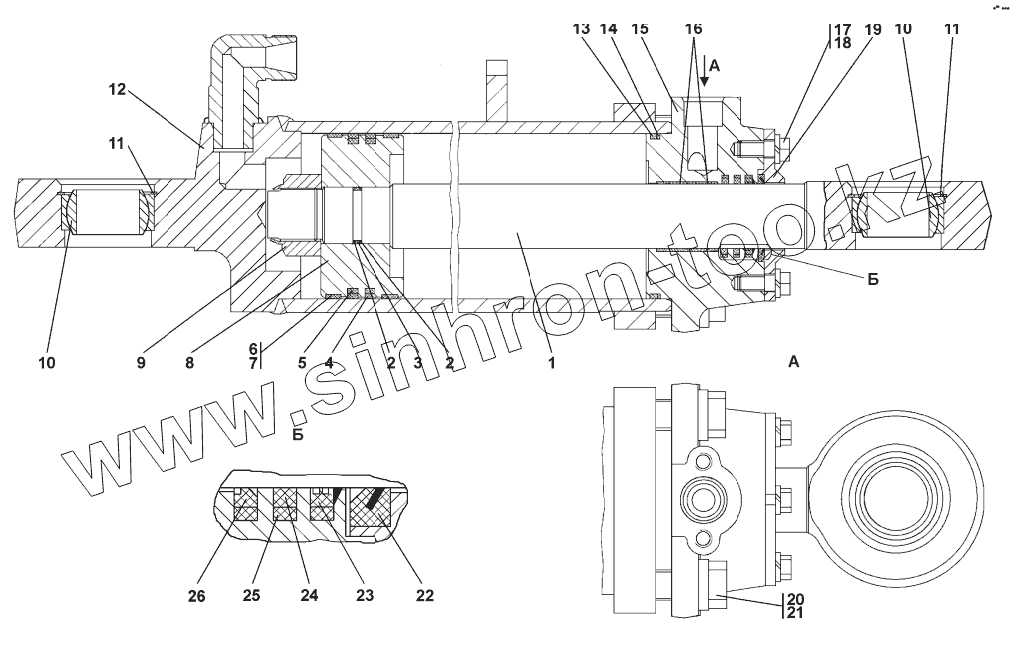

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра). Гидроцилиндр диаметр 160
1
1
1
1
2
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
12
13
14
15
16
17
17
18
18
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 011501-93-601-13-20 | Шток | |
| 1 | 011501-93-601-14 | Шток | |
| 1 | 011501-93-601-14-20 | Шток | |
| 1 | 011501-93-601-13 | Шток | |
| 2 | 46-93-607-02 | Кольцо защитное | |
| 3 | 253111000018 | Кольцо 040-048-46-2-51-1668 | |
| 4 | 46-26-1512 | Кольцо уплотнительное | |
| 5 | 25311100034 | Кольцо | |
| 6 | 46-26-1509 | Втулка опорная | |
| 7 | 229147000102 | Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 | |
| 8 | 012001-97-568-01 | Поршень | |
| 9 | 312001-26-110-01 | Гайка специальная | |
| 10 | 01000390312000 | Подшипник ШСЛ-60 | |
| 11 | 700-58-2278-10 | Кольцо С90 | |
| 11 | 700-58-2278-20 | Кольцо С90 | |
| 12 | 011501-97-503-03-20СП(SP) | Корпус | |
| 12 | 011501-97-503-03СП(SP) | Корпус | |
| 12 | 011501-97-503-01СП(SP) | Корпус | |
| 12 | 011501-97-503-01-20СП(SP) | Корпус | |
| 13 | 01000580793000 | Кольцо 150-160-58-2-51-1668 | |
| 14 | 2601-26-27 | Шайба защитная | |
| 15 | 012001-97-567 | Крышка | |
| 16 | 229147000114 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 17 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 01000310460200 | Шайба 16 ОТ | |
| 18 | 01000310460100 | Шайба 16 ОТ | |
| 19 | 312001-26-108 | Скребок | |
| 20 | 280935 | Болт М30х2-6gх90 | |
| 20 | 280935-20 | Болт М30х2-6gх90 | |
| 21 | 315412 | Шайба | |
| 22 | 2501-93-506-04СП(SP) | Грязесъемник 3-d | |
| 23 | 229147000110 | Грязесъемник Е50-А-063-12 | |
| 24 | 312001-26-109-01 | Кольцо уплотнительное | |
| 25 | 01100580709000 | Кольцо | |
| 26 | 229147000120 | Уплотнение штоковое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
