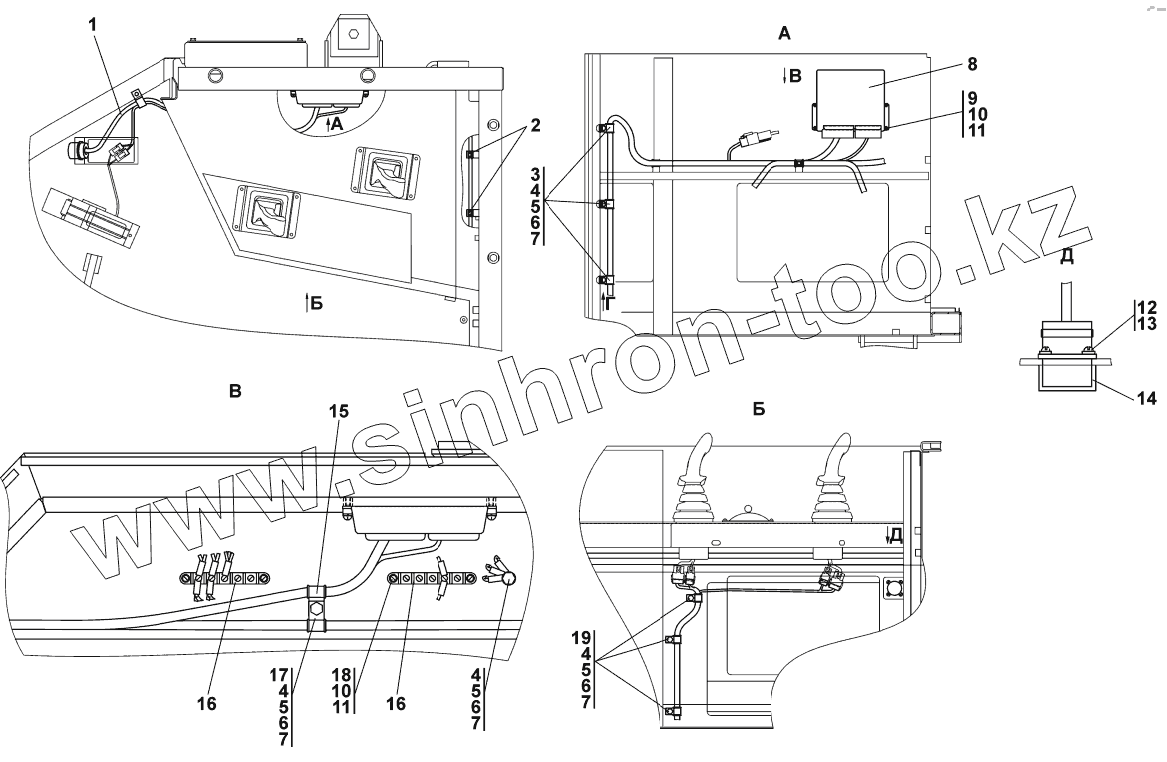

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Установка управления навесным оборудованием
1526-10-16-20СП(SP)
1526-10-16СП(SP)
1
1
2
3
4
4
4
4
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
10
10
11
11
11
12
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1526-10-16-20СП(SP) | 1526-10-16-20СП(SP) | Установка управления навесным оборудованием | |
| 1526-10-16СП(SP) | 1526-10-16СП(SP) | Установка управления навесным оборудованием | |
| 1 | 1526-10-107СП(SP) | Жгут НО | |
| 1 | 1526-10-107-20СП(SP) | Жгут НО | |
| 2 | 415119 | Хомутик | |
| 3 | 700-41-3178 | Хомутик | |
| 4 | ГОСТ7796-70 | Болт | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | ГОСТ11371-78 | Шайба | |
| 8 | RС6-9 | Контроллер | |
| 9 | ГОСТ7798-70 | Болт | |
| 10 | ГОСТ6402-70 | Шайба | |
| 11 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 13 | ОСТ37.001.187-81 | Винт | |
| 14 | HDC16-9 | Крышка | |
| 15 | 700-41-3179 | Хомутик | |
| 16 | 17.3723.000 | Панель соединительная 17.3723.000 | |
| 17 | 700-41-2866 | Хомут | |
| 18 | ГОСТ7798-70 | Болт | |
| 19 | 700-41-2548 | Хомутик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
