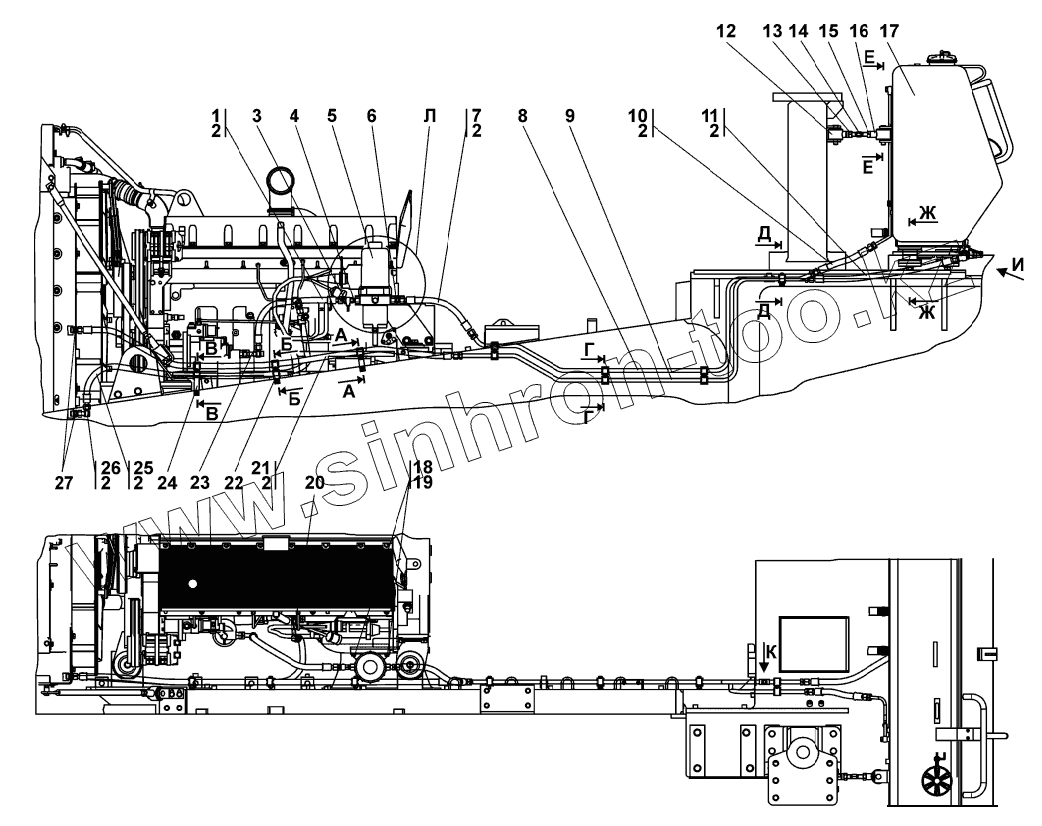

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Установка топливного бака
1
2
2
2
2
2
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-26-213-33-20СП-20SP | 404-26-213-33-20СП-20SP | Рукав | |
| 1506-25-13-01-20СП-20SP | 1506-25-13-01-20СП-20SP | Угольник | |
| 2006-25-10-01-20СП-20SP | 2006-25-10-01-20СП-20SP | Бак топливный | |
| 2501-25-33-20СП(SP) | 2501-25-33-20СП(SP) | Втулка | |
| 01000300530200 | 01000300530200 | Гайка | |
| 2001-25-27-20 | 2001-25-27-20 | Стержень | |
| 300265-20 | 300265-20 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 1 | 404-26-213-33СП(SP) | Рукав | |
| 2 | 01000580432000 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 1102-25-17 | Переходник | |
| 4 | 1102-25-10-01 | Наконечник | |
| 5 | FH23304 | Фильтр топливный | |
| 6 | 1106-25-9-20 | Наконечник | |
| 6 | 1106-25-9 | Наконечник | |
| 7 | 404-26-213-30СП(SP) | Рукав | |
| 7 | 404-26-213-30-20СП-20SP | Рукав | |
| 8 | 2026-25-13-20СП(SP) | Трубопровод | |
| 8 | 2026-25-13СП(SP) | Трубопровод | |
| 9 | 2026-25-12-20СП(SP) | Трубопровод | |
| 9 | 2026-25-12СП(SP) | Трубопровод | |
| 10 | 404-26-213-20СП(SP) | Рукав d.12 | |
| 10 | 404-26-213СП(SP) | Рукав d.12 | |
| 11 | 404-26-213-11СП(SP) | Рукав d.12 | |
| 11 | 404-26-213-11-20СП-20SP | Рукав | |
| 12 | 2501-25-33-01СП(SP) | Втулка | |
| 12 | 2501-25-33-01-20СП-20SP | Втулка | |
| 13 | 300265 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 14 | 2001-25-27 | Стержень | |
| 15 | 01000300530000 | Гайка | |
| 16 | 2501-25-33СП(SP) | Втулка | |
| 17 | 2006-25-10-01СП(SP) | Бак топливный | |
| 18 | 01000280365000 | Болт | |
| 18 | 01000280365200 | Болт | |
| 19 | 01000310250100 | Шайба | |
| 19 | 01000310250200 | Шайба | |
| 20 | 1506-25-13-01СП(SP) | Угольник | |
| 21 | 404-26-213-32СП(SP) | Рукав | |
| 21 | 404-26-213-32-20СП-20SP | Рукав | |
| 22 | ТТ2501-25-36СП(SP) | Кронштейн | |
| 22 | ТТ2501-25-36-20СП-20SP | Кронштейн | |
| 23 | 1506-25-13СП(SP) | Угольник | |
| 23 | 1506-25-13-20СП(SP) | Угольник | |
| 24 | ТТ2501-25-36-01СП(SP) | Кронштейн | |
| 24 | ТТ2501-25-36-01-20СП-20SP | Кронштейн | |
| 25 | 404-26-213-26СП(SP) | Рукав | |
| 25 | 404-26-213-26-20СП-20SP | Рукав | |
| 26 | 0602-28-25СПК(SPK) | Угольник | |
| 26 | 0602-28-25-20СПК-20SPK | Угольник | |
| 27 | 1106-25-1-01 | Переходник | |
| 27 | 1106-25-1-01-20 | Переходник |
