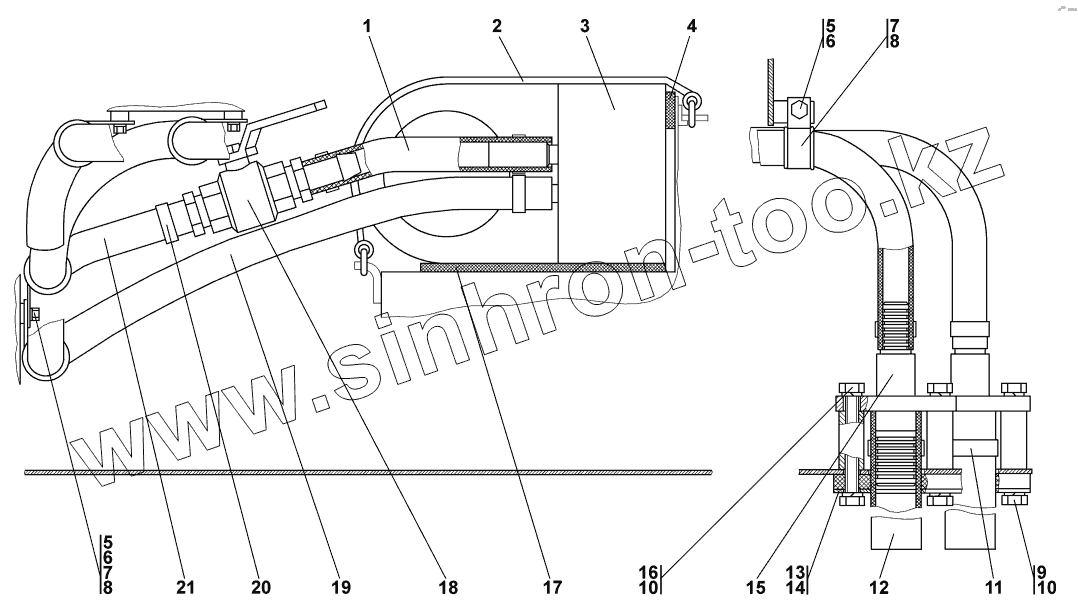

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Установка отопителя кабины
1101-47-1-20СП(SP)
1101-47-1СП(SP)
1
1
2
3
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-47-1-20СП(SP) | 1101-47-1-20СП(SP) | Установка отопителя кабины | |
| 1101-47-1СП(SP) | 1101-47-1СП(SP) | Установка отопителя кабины | |
| 1 | 460601-14 | Рукав | |
| 1 | 460601-14-20 | Рукав | |
| 2 | 2105-1311090 | Ремень 2105-1311090 | |
| 3 | 282 110250 | Отопитель зависимый | |
| 4 | 400484 | Прокладка | |
| 5 | ГОСТ7796-70 | Болт | |
| 6 | ГОСТ6402-70 | Шайба | |
| 7 | 700-40-6927 | Прокладка | |
| 7 | 700-40-6927-20 | Прокладка | |
| 8 | 700-41-2548 | Хомутик | |
| 9 | 280230 | Болт М10-6gх25 | |
| 9 | 280230-20 | Болт М10-6gх25 | |
| 10 | ГОСТ6402-70 | Шайба | |
| 11 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 12 | 460901-07 | Рукав | |
| 12 | 460901-07-20 | Рукав | |
| 13 | 2002-43-75 | Пластина | |
| 14 | 400469 | Амортизатор | |
| 15 | 1101-47-10СП(SP) | Трубопровод | |
| 15 | 1101-47-10-20СП(SP) | Трубопровод | |
| 16 | ГОСТ7796-70 | Болт | |
| 17 | 400484 | Прокладка | |
| 18 | 1101-47-11СП(SP) | Кран | |
| 19 | 460601-39 | Рукав | |
| 19 | 460601-39-20 | Рукав | |
| 20 | DIN3017-AS20-32/12C7-W2 | Шланговый хомут | |
| 21 | 460601-41 | Рукав | |
| 21 | 460601-41-20 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
