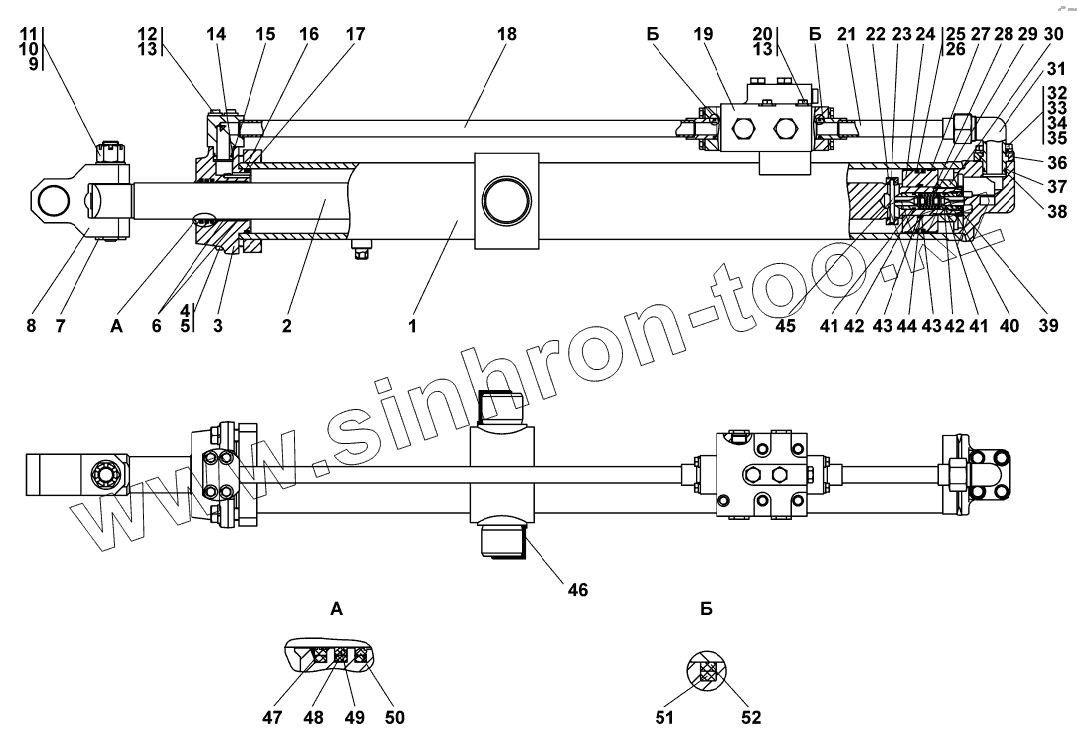

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Гидроцилиндр d.125
2001-26-514-20СП(SP)
2001-26-514СП(SP)
1
2
2
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
34
35
35
36
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-26-514-20СП(SP) | 2001-26-514-20СП(SP) | Гидроцилиндр | |
| 2001-26-514СП(SP) | 2001-26-514СП(SP) | Гидроцилиндр | |
| 1 | 2001-26-508-05СП(SP) | Корпус | |
| 2 | 2001-26-596 | Шток | |
| 2 | 2001-26-596-20 | Шток | |
| 3 | 2001-26-599 | Крышка | |
| 4 | 280835 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 4 | 280835-20 | Болт М24х2-6gх75 | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | ТУ2290-004-48774662-2002 | Кольцо | |
| 7 | 1501-26-509СП(SP) | Палец | |
| 8 | 2001-26-594 | Проушина | |
| 9 | ГОСТ397-79 | Шплинт | |
| 10 | 310410-01 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 10 | 310410-01-20 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 11 | 300431 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 11 | 300431-20 | Гайка М30х2 ГОСТ 5918-73 | |
| 12 | 280385-20 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 12 | 280385 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 13 | ГОСТ6402-70 | Шайба | |
| 14 | 2501-98-550 | Кольцо защитное | |
| 15 | ТУ2531-260-00149245-00 | Кольцо | |
| 16 | 2001-26-558 | Шайба защитная | |
| 17 | ТУ2531-260-00149245-00 | Кольцо | |
| 18 | 2001-26-511-01СП(SP) | Трубопровод | |
| 18 | 2001-26-511-01-20СП(SP) | Трубопровод | |
| 19 | 1501-26-508-01СП(SP) | Устройство перепускное | |
| 19 | 1501-26-508-01-20СП(SP) | Устройство перепускное | |
| 20 | 280391 | Болт 3М12х1,25-6gх105 | |
| 20 | 280391-20 | Болт 3М12х1,25-6gх105 | |
| 21 | 2001-26-512-01СП(SP) | Трубопровод | |
| 21 | 2001-26-512-01-20СП(SP) | Трубопровод | |
| 22 | 2001-26-598 | Втулка | |
| 23 | 2001-26-604 | Кольцо | |
| 24 | 2001-26-601 | Поршень | |
| 25 | 2001-26-552 | Кольцо уплотнительное | |
| 26 | ТУ2531-260-00149245-00 | Кольцо | |
| 27 | 2001-26-553 | Втулка опорная | |
| 28 | 1501-26-623 | Проставка | |
| 29 | 38327 | Пружина | |
| 30 | 312001-26-110 | Гайка специальная | |
| 31 | 46-98-509 | Угольник | |
| 31 | 46-98-509-20 | Угольник | |
| 32 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 32 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 33 | ГОСТ6402-70 | Шайба | |
| 34 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 34 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 35 | 310270-05 | Шайба | |
| 35 | 310270-05-20 | Шайба | |
| 36 | 46-98-557-20 | Фланец | |
| 36 | 46-98-557 | Фланец | |
| 37 | 700-40-6307 | Шайба защитная | |
| 38 | ТУ2531-260-00149245-00 | Кольцо | |
| 39 | 1501-26-622 | Заглушка | |
| 40 | 1501-26-507СП(SP) | Клапан | |
| 41 | 46-93-607-01 | Кольцо защитное | |
| 42 | ТУ2531-260-00149245-00 | Кольцо | |
| 43 | 2501-98-534 | Кольцо защитное | |
| 44 | ТУ2531-260-00149245-00 | Кольцо | |
| 45 | 1501-26-625-02 | Палец | |
| 46 | 2001-26-559 | Заглушка | |
| 47 | Е50-А-070-12 | Грязесъемник | |
| 48 | ГОСТ18829-73 | Кольцо | |
| 49 | 2001-26-606 | Кольцо уплотнительное | |
| 50 | Е01-070 | Уплотнение | |
| 51 | ГОСТ18829-73 | Кольцо | |
| 52 | 46-26-1546 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
