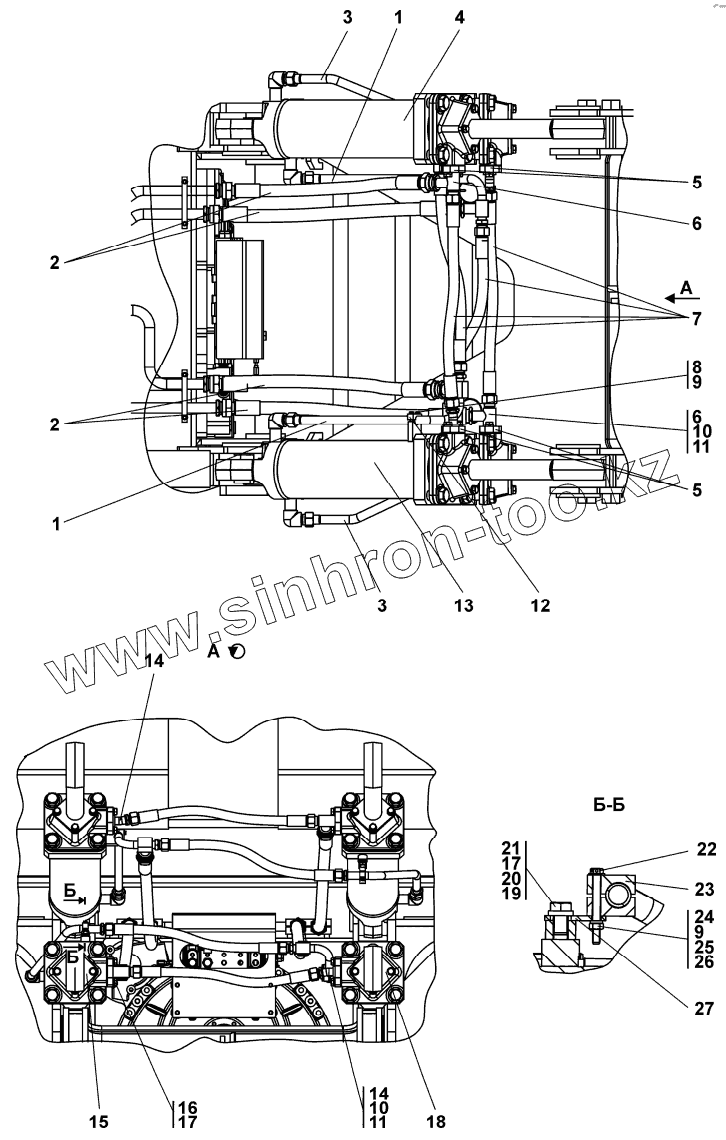

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Гидросистема рыхлительного оборудования
012001-97-500-20СП-20SP
012001-97-500СП(SP)
1
1
1
2
2
2
3
3
3
4
4
5
5
5
6
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
23
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012001-97-500-20СП-20SP | 012001-97-500-20СП-20SP | Гидросистема рыхлительного оборудования | |
| 012001-97-500СП(SP) | 012001-97-500СП(SP) | Гидросистема рыхлительного оборудования | |
| 1 | 012001-97-514-20СП-20SP | Трубопровод | |
| 1 | 012001-97-514СП(SP) | Трубопровод | |
| 2 | 700-46-2112-14СП(SP) | Рукав d.25 | |
| 2 | 700-46-2112-14-20СП-20SP | Рукав | |
| 3 | 012001-97-515СП(SP) | Трубопровод | |
| 3 | 012001-97-515-20СП-20SP | Трубопровод | |
| 4 | 011501-97-502-05СП(SP) | Гидроцилиндр | |
| 4 | 011501-97-502-05-20СП(SP) | Гидроцилиндр | |
| 5 | 012001-97-564 | Фланец | |
| 5 | 012001-97-564-20 | Фланец | |
| 6 | 012001-97-512-20СП-20SP | Трубопровод | |
| 6 | 012001-97-512СП(SP) | Трубопровод | |
| 7 | 011101-97-509-12СП(SP) | Рукав | |
| 7 | 011101-97-509-12-20СП(SP) | Рукав | |
| 8 | ГОСТ7795-70 | Болт | |
| 9 | ГОСТ6402-70 | Шайба | |
| 10 | 2501-98-550 | Кольцо защитное | |
| 11 | ТУ2531-260-00149245-00 | Кольцо | |
| 12 | 2501-98-501 | Бугель | |
| 12 | 2501-98-501-20 | Бугель | |
| 13 | 011501-97-502-03СП(SP) | Гидроцилиндр | |
| 13 | 011501-97-502-03-20СП(SP) | Гидроцилиндр | |
| 14 | 012001-97-513СП(SP) | Трубопровод | |
| 14 | 012001-97-513-20СП-20SP | Трубопровод | |
| 15 | 011501-97-502-06СП(SP) | Гидроцилиндр | |
| 15 | 011501-97-502-06-20СП(SP) | Гидроцилиндр | |
| 16 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 16 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 17 | ГОСТ6402-70 | Шайба | |
| 18 | 011501-97-502-02СП(SP) | Гидроцилиндр | |
| 18 | 011501-97-502-02-20СП(SP) | Гидроцилиндр | |
| 19 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 19 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 20 | ГОСТ11371-78 | Шайба | |
| 21 | 280515 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 21 | 280515-20 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 22 | 280166 | Болт | |
| 22 | 280166-20 | Болт | |
| 23 | 2501-98-593 | Бугель | |
| 23 | 2501-98-593-20 | Бугель | |
| 24 | ГОСТ5915-70 | Гайка | |
| 25 | ГОСТ11371-78 | Шайба | |
| 26 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 012001-97-587 | Планка | |
| 27 | 012001-97-587-20 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
