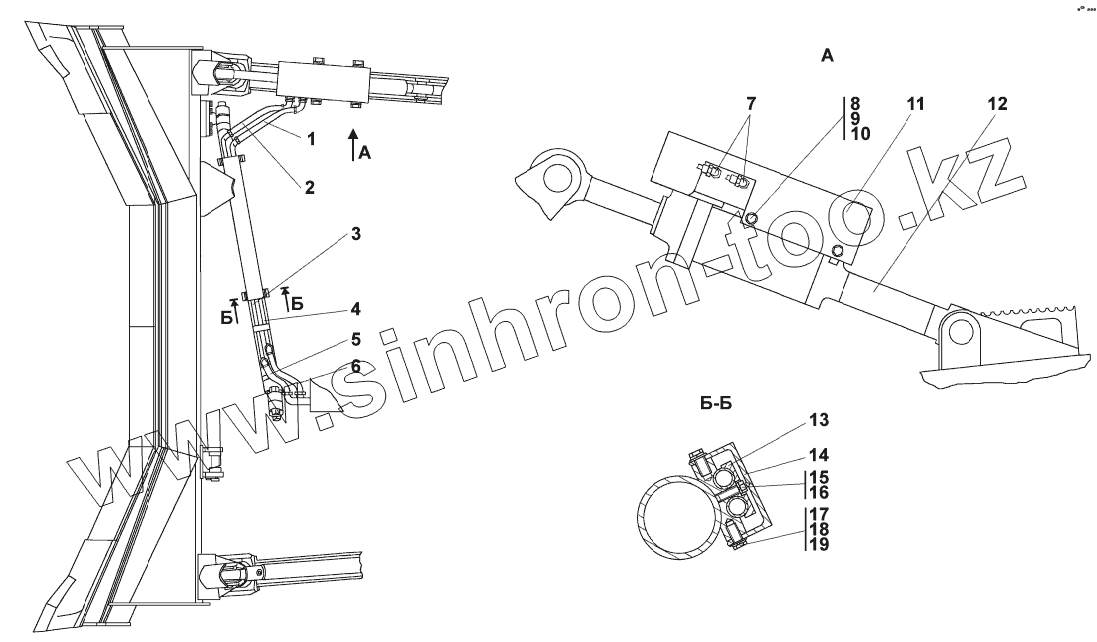

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Гидросистема бульдозерного оборудования
012001-93-500-02-20СП(SP)
012001-93-500-02СП(SP)
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012001-93-500-02-20СП(SP) | 012001-93-500-02-20СП(SP) | Гидросистема бульдозерного оборудования | |
| 012001-93-500-02СП(SP) | 012001-93-500-02СП(SP) | Гидросистема бульдозерного оборудования | |
| 1 | 012001-93-512-14СП(SP) | Рукав высокого давления | |
| 2 | 012001-93-512-14-20СП(SP) | Рукав высокого давления | |
| 2 | 012001-93-512-13СП(SP) | Рукав высокого давления | |
| 2 | 012001-93-512-13-20СП(SP) | Рукав высокого давления | |
| 3 | 011101-93-570-02СП(SP) | Трубопровод | |
| 3 | 011101-93-570-02-20СП(SP) | Трубопровод | |
| 4 | 011101-93-570СП(SP) | Трубопровод | |
| 4 | 011101-93-570-20СП-20SP | Трубопровод | |
| 5 | 012001-93-512-38СП(SP) | Рукав высокого давления | |
| 5 | 012001-93-512-38-20СП(SP) | Рукав высокого давления | |
| 6 | 012001-93-512-37СП(SP) | Рукав высокого давления | |
| 6 | 012001-93-512-37-20СП(SP) | Рукав высокого давления | |
| 7 | 46-26-314СП(SP) | Угольник | |
| 7 | 46-26-314-20СП(SP) | Угольник | |
| 8 | 01000281250000 | Болт | |
| 8 | 01000281250200 | Болт | |
| 9 | 01000310500200 | Шайба 20 ОТ | |
| 9 | 01000310500100 | Шайба 20 ОТ | |
| 10 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 10 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 11 | 011501-93-509СП(SP) | Кожух | |
| 11 | 011501-93-509-20СП-20SP | Кожух | |
| 12 | 011501-93-502СП(SP) | Гидрораскос d.160 | |
| 12 | 011501-93-502-20СП-20SP | Гидрораскос | |
| 13 | 012001-93-636 | Планка | |
| 13 | 012001-93-636-20 | Планка | |
| 14 | 012001-93-515-02-20СП(SP) | Кожух | |
| 14 | 012001-93-515-02СП(SP) | Кожух | |
| 15 | 280210 | Болт М10-6gх35 | |
| 15 | 280210-20 | Болт М10-6gx35 | |
| 16 | 01000310330100 | Шайба 10 ОТ | |
| 16 | 01000310330200 | Шайба 10 ОТ | |
| 17 | 01000280875000 | Болт | |
| 17 | 01000280875200 | Болт | |
| 18 | 01000310460100 | Шайба 16 ОТ | |
| 18 | 01000310460200 | Шайба 16 ОТ | |
| 19 | ГОСТ11371-78 | Шайба |
