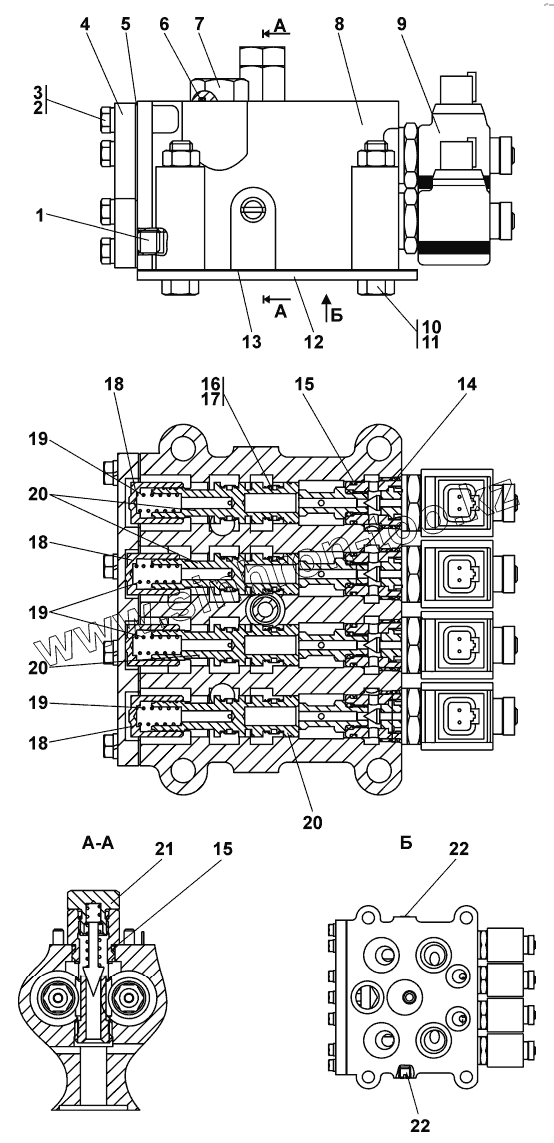

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра). Блок управления
313512-15-1-20СП(SР)
313512-15-1СП(SР)
1
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
18
18
19
19
19
20
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-15-1-20СП(SР) | 313512-15-1-20СП(SР) | Блок управления | |
| 313512-15-1СП(SР) | 313512-15-1СП(SР) | Блок управления | |
| 1 | 700-37-2182-01 | Пробка | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | ГОСТ7796-70 | Болт | |
| 4 | 313512-15-6 | Крышка | |
| 5 | 450349 | Прокладка | |
| 5 | 450349-20 | Прокладка | |
| 6 | 253111040047 | Кольцо 018-022-25-2-51-1668 | |
| 7 | 375331 | Пробка | |
| 7 | 375331-20 | Пробка | |
| 8 | 313512-15-1 | Корпус | |
| 8 | 313512-15-1-20 | Корпус | |
| 9 | 313512-15-2СП(SP) | Клапан | |
| 9 | 313512-15-2-20СП(SP) | Клапан | |
| 10 | 280366 | Болт М12-6gх75 | |
| 10 | 280366-20 | Болт М12-6gх75 | |
| 11 | ГОСТ5915-70 | Гайка | |
| 12 | 1501-15-71 | Крышка | |
| 13 | 450329 | Прокладка | |
| 14 | 253111040049 | Кольцо 024-028-25-2-51-1668 | |
| 15 | 253111040003 | Кольцо 019-023-25-2-51-1668 | |
| 16 | 313512-15-9 | Сетка полутомпаковая 0355Н | |
| 17 | ГОСТ3282-74 | Проволока | |
| 18 | 313512-15-5 | Поршень | |
| 19 | 385111 | Пружина | |
| 20 | 313512-15-3 | Золотник | |
| 21 | 313512-15-4СП(SP) | Клапан | |
| 21 | 313512-15-4-20СП(SP) | Клапан | |
| 22 | 370260 | Пробка 3-КГ 1/4" 20.019 ТУ 23.1.506-91 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
