Каталог запасных частей к технике: Промтрактор Т-20.01Я (2005). 3501-16-103СП Клапан

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ПК-12.02 (2007) ПК-12.02К (2007) ПК-60.01 (2007) Т-11.01К (2008) Т-11.01Я Т-11.02К (2008) Т-11.02Я (2008) Т-15.01К (2007) Т-15.01Я (2000) Т-15.02K (2009) Т-15.02Я (2009) Т-20.01К Т-20.01Я (2000) Т-20.01Я (2005) (2005) Т-20.02К (Четра) (2009) Т-20.02Я (Четра) (2009) Т-25.01К1 (2008) Т-25.01Я (2006) Т-330 (2006) Т-35.01К (2007) Т-35.01Я Т-40.01К (2008) Т-50.01 (1998) Т-500 (1999) Т-9.01Я (2007) ТГ-121Я (2004) ТГ-221КМ (2006) ТГ-221Я (2004) ТГ-301К (2006) ТГ-301Я (2004) ТГ-302Я (2010) ТГ-503К (2006) ТГ-503Я (2006) ТГ-511 (2008) Шасси ТП-20.02 (2008)

Схема > Не выбрано 2501-59-1СП Кабина 2501-59-1СП Кабина 2501-59-1СП Кабина 1101-89-2МК/3МК Машинокомплект деталей и сборочных единиц интерьера кабины 1101-111-07СП Кабина 1101-111-07СП Кабина 1101-111-07СП Кабина 1101-111-07СП Кабина 2001-55-1СП Облицовка 2001-55-1СП Облицовка 2001-61-1СП Установка защиты кабины 2001-64-1-02СП Установка кожухов 1101-23-1СП Установка сиденья 3501-24-1-01СП Пол 2001-53-3СП Установка независимого отопителя кабины 2001-53-3СП Установка независимого отопителя кабины 1101-47-1СП Установка отопителя кабины 2001-53-2СП Система отопления кабины 2001-53-2СП Система отопления кабины 312001-57-2СП Установка вентиляторов кабины 2002-01-1СП/-02СП Установка двигателя ЯМЗ-238Б-21 2002-01-1СП/-02СП Установка двигателя ЯМЗ-238Б-21 1502-05-1СП Установка систем воздухоочистки и выпуска 1502-05-12СП Воздухоочиститель 2002-43-3СП Установка системы подогрева 2002-43-3СП Установка системы подогрева 2002-25-1СП Установка топливного бака 2001-25-10СП Бак топливный 2002-60-2СП Система охлаждения двигателя и трансмиссии 2002-60-2СП Система охлаждения двигателя и трансмиссии 2002-60-112СП Радиатор 2001-16-1-01 СП Установка трансмиссии 2001-16-1-01 СП Установка трансмиссии 2001-16-1-01 СП Установка трансмиссии 2001-12-13СП Блок трансмиссии 2001-12-10 СП Коробка передач планетарная 2001-12-11 СП Коробка передач 2001-12-12 СП Передача главная 2001-12-12 СП Передача главная 2001-49-1-02 Вал карданный 2001-12-100СП Водило 2001-12-102СП Водило 2001-12-103СП Водило 2001-12-118СП Водило 2001-11-1-01СП Рама 2001-11-9СП Балка 2001-21-1СП Система ходовая 2001-21-2СП/3СП Тележка 2001-21-201СП Система ходовая полужесткая 2001-21-202СП/-203СП Тележка полужесткая 2001-21-43СП Колесо натяжное 2001-21-15СП Каток поддерживающий 2001-21-33СП Механизм сдавания 1101-21-43-02СП/-43-03СП Механизм натяжения 2001-21-18СП/-01СП Шарнир 2001-21-40СП/-40-01СП Каток опорный 2001-22-1СП Гусеница 2001-13-1СП Управление трактором 2001-13-1СП Управление трактором 2001-13-50СП Привод управления 2001-13-50СП Привод управления 2001-13-50СП Привод управления 3501-13-143СП Блок управления 2001-14-1СП Гидротрансформатор с редуктором привода насосов 2001-14-1СП Гидротрансформатор с редуктором привода насосов 2001-14-1СП Гидротрансформатор с редуктором привода насосов 3501-16-103СП Клапан 2001-14-17СП Клапан 1501-15-20СП Блок управления 1501-15-41СП Блок управления 2501-15-138СП Клапан 2501-15-142СП Клапан 312001-15-10СП Фильтр 1101-15-15СП Делитель потока 1101-16-112СП Клапан 2001-18-10СП Фрикцион бортовой и тормоз остановочный 2001-19-1СП Передача бортовая, фрикцион и тормоз 2001-19-10СП Передача бортовая 2002-20-3СП/01СП Муфта упругая 2001-10-1СП Электрооборудование 2001-10-11-02СП Установка электрооборудования на раме 2001-10-13СП Электрооборудование топливного бака 2001-10-14СП Электрооборудование передней облицовки 2001-10-15СП Электрооборудование подогревателя ПЖД 30Г 2001-10-16СП Установка электрооборудования в контейнере отопителя 2001-10-17СП Установка электрооборудования в контейнере АКБ 1102-10-17СП Электрооборудование отопителя 2002-10-12СП Электрооборудование двигателя 1102-10-18-02СП Электрооборудование пола кабины 1102-10-155СП Установка электрооборудования пола кабины 1102-10-150СП Блок выключателей 1102-10-156CП Установка блока выключателей 1102-10-157-01СП Установка жгута 1102-10-163СП Щиток приборов 404-10-270СП Установка фары 1102-10-13-01СП Электрооборудование крыши кабины 1102-10-13-02СП Электрооборудование крыши кабины 1102-10-13-04СП Электрооборудование крыши кабины 1102-10-165СП/-01СП/-02СП Щиток выключателей 2502-10-169СП Установка жгута к контейнеру АКБ 2001-26-1СП Установка гидросистемы 1501-26-10-02СП Установка гидроцилиндров 1501-26-10-02СП Установка гидроцилиндров 2001-26-21СП Распределитель секционный 2001-26-22СП Распределитель 2001-26-22-01СП Распределитель 2001-26-22-02СП Распределитель 2001-26-22-03СП Распределитель 2001-26-30СП Бак гидросистемы 2001-26-52СП Клапан 2001-26-54СП Клапан 2001-26-501СП Гидроцилиндр 012001-92-5СП Оборудование бульдозерное сферическое 012001-92-5СП Оборудование бульдозерное сферическое 012001-92-21СП Отвал 012001-93-5СП Оборудование бульдозерное полусферическое 012001-93-5СП Оборудование бульдозерное полусферическое 012001-93-21СП Отвал 012001-93-110СП Тяга поперечная 011501-93-180СП Раскос винтовой 012001-93-500СП Гидросистема бульдозерного оборудования 011501-93-502СП Гидрораскос d.160 011501-93-508СП Гидрозамок 012001-97-1СП Оборудование рыхлительное 012001-97-1СП Оборудование рыхлительное 012001-97-120СП Зуб 012001-97-501СП Гидросистема рыхлительного оборудования 012001-97-501СП Гидросистема рыхлительного оборудования 011501-97-502-01СП/-02СП Гидроцилиндр d.160е 012001-98-1СП Оборудование рыхлительное 012001-98-1СП Оборудование рыхлительное 012001-98-120СП Зуб 1501-96-1-01СП Агрегат тяговый 1501-96-1-01СП Агрегат тяговый 1501-96-10-01СП Лебедка 1501-96-10-01СП Лебедка 1501-96-100СП Бустер 1501-96-101СП Водило 1501-96-103СП Механизм планетарный 311102-26-39СП Клапан 3501-96-103СП Бустер 3501-96-300СП Клапан

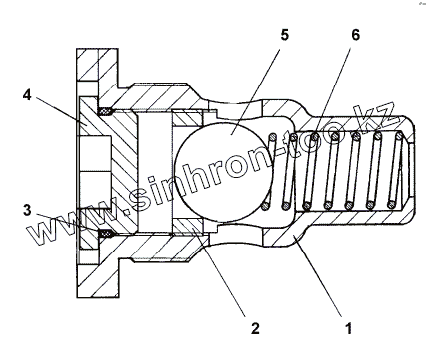

3501-16-103СП

1

2

3

4

4

5

6

Позиция на иллюстрации	Заводской номер детали		Название детали
3501-16-103СП	3501-16-103СП		Клапан
1	3501-16-8		Корпус
2	47-25-73		Седло
3	045-050-30-2-51-1668		Кольцо ГОСТ 9833-73/ГОСТ 18829-73
4	700-37-2140		Пробка
4	700-37-2140-20		Пробка
5	Б 38,1-200		Шарик ГОСТ 3722-81
6	700-38-2183		Пружина
