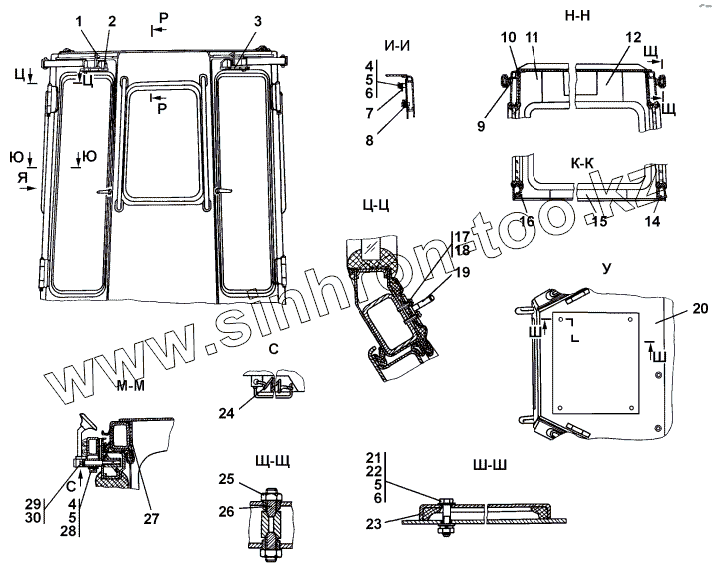

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2005). 2501-59-1СП Кабина

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
23
23
24
24
25
25
26
26
27
28
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 ТТ2501-23-2 Ручка
2 2501-59-158СП Направляющая
2 2501-59-158-20СП Направляющая
3 2501-59-158-01СП Направляющая
3 2501-59-158-01-20СП Направляющая
4 Болт М8-6gx20 Болт М8-6gx20
5 Шайба 8Т Шайба 8Т
6 Шайба 8 Шайба 8
7 2501-59-141-20 Плата
7 2501-59-141 Плата
8 2501-59-142СП Кронштейн
8 2501-59-142-20СП Кронштейн
9 2501-59-159-20СП Кронштейн
9 2501-59-159СП Кронштейн
10 2501-59-147-07 Лист
11 2501-59-257 Панель
12 2501-59-148 Панель
13 2501-59-147-02 Лист
14 2501-59-147-01 Лист
15 2501-59-147 Лист
16 2501-59-147-06 Лист
17 Винт ВМ4-4gx16 Винт ВМ4-4gx16
18 Шайба 4 Шайба 4
19 2501-59-268 Крючок
20 2501-59-101-01-20СП Каркас
20 2501-59-101-01СП Каркас
21 Болт М8-6gx35 Болт М8-6gx35
22 Гайка М8 Гайка М8
23 401-59-266-20СП Крышка
23 401-59-266СП Крышка
23 2501-59-144-20СП Фиксатор
23 2501-59-144СП Фиксатор
24 385284-01 Пружина
24 385284-20 Пружина
25 30 0220-20 Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70
25 30 0220 Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70
26 2501-59-185-20 Винт
26 2501-59-185 Винт
27 2501-59-147-03 Лист
28 31 0140-20 Шайба 8 ГОСТ 6958-78
28 31 0140 Шайба 8.01.10.019 ГОСТ 6958-78
29 Болт М10-6gx60 Болт М10-6gx60
30 Шайба 10 ОТ Шайба 10 ОТ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
