Каталог запасных частей к технике: Промтрактор Т-20.01Я (2005). 1501-96-103СП Механизм планетарный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

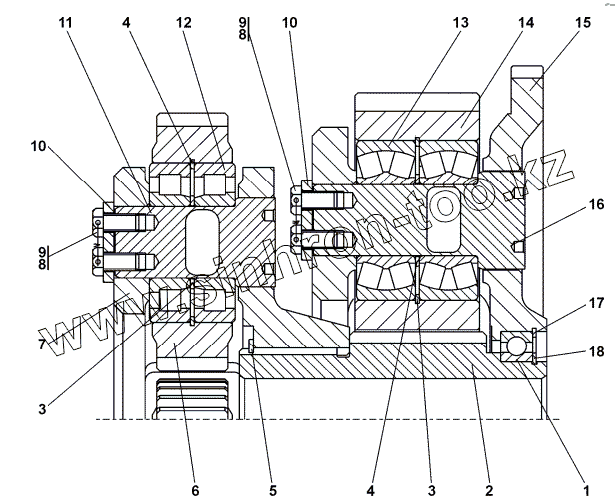

1501-96-103СП
1
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1501-96-103СП 1501-96-103СП Механизм планетарный
1 113 Подшипник 113
2 1501-96-32 Шестерня
3 1501-96-62 Кольцо
4 700-58-2278 Кольцо С90
5 700-58-2122 Кольцо С80 ГОСТ 13940-86
6 1501-96-30 Сателлит
7 1501-96-29 Водило
8 Проволока 1,6-0-С Проволока 1,6-0-С
9 28 5221 Болт
10 1501-96-61 Опора
11 1501-96-38 Ось
12 42308ЛМ Подшипник 42308ЛМ
13 53608 Подшипник 53608
14 1501-96-34 Сателлит
15 1501-96-33 Водило
16 1501-96-39 Ось
17 58 0765 Кольцо С100
18 58 5630 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
