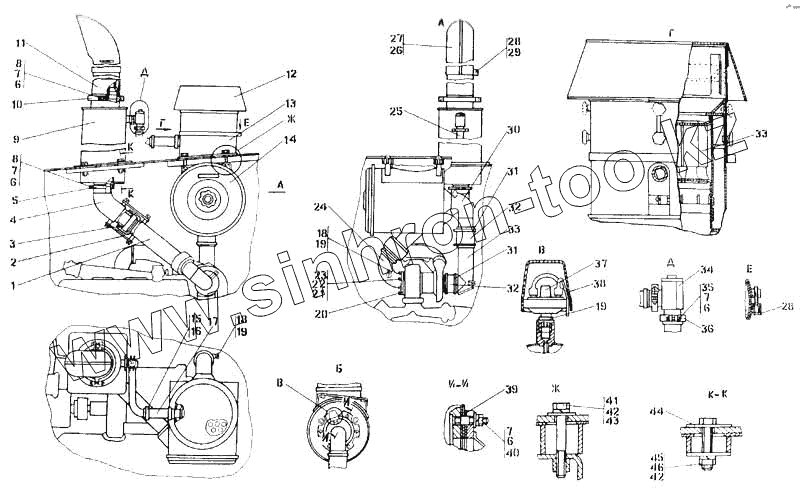

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Установка систем воздухоочистки и выпуска
1
1
2
3
4
4
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
18
19
19
19
20
21
21
22
23
24
24
25
25
26
26
27
27
28
28
29
30
30
30
31
31
32
32
32
33
33
33
34
35
36
36
37
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2002-05-1СП | 2002-05-1СП | Установка систем воздухоочистки и выпуска | |
| 2002-05-1-20СП | 2002-05-1-20СП | Установка систем воздухоочистки и выпуска | |
| 1 | 2002-05-25СП | Корпус | |
| 1 | 2002-05-25-20СП | Корпус | |
| 2 | 2501-43-357-01 | Пластина | |
| 3 | 403-05-33 | Кольцо | |
| 4 | 2002-05-28-20СП | Газовод | |
| 4 | 2002-05-28СП | Газовод | |
| 5 | 403-05-125СП | Половина хомута | |
| 6 | Шайба 8Т.65Г | Шайба 8Т.65Г | |
| 7 | Гайка М8 | Гайка М8 | |
| 8 | Болт М8-6gх70 | Болт М8-6gх70 | |
| 9 | 2002-05-20-20СП | Глушитель | |
| 9 | 2002-05-20СП | Глушитель | |
| 10 | 2501-05-134-01-20СП | Бугель | |
| 10 | 2501-05-134-01СП | Бугель | |
| 11 | 2002-05-26-20СП | Труба выпускная | |
| 11 | 2002-05-26СП | Труба выпускная | |
| 12 | 2501-05-166-20СП | Воздухозаборник | |
| 12 | 2501-05-166СП | Воздухозаборник | |
| 13 | 2002-05-14-20СП | Фланец | |
| 13 | 2002-05-14СП | Фланец | |
| 14 | 2002-05-13-20СП | Воздухоочиститель | |
| 14 | 2002-05-13СП | Воздухоочиститель | |
| 15 | 46-60-366-20СП | Хомут | |
| 15 | 46-60-366СП | Хомут | |
| 16 | Хомут стяжные червячные ПО 4.435.000 ТУ. | Хомут стяжные червячные ПО 4.435.000 ТУ.1055-У-02 | |
| 17 | 461401-02 | Рукав | |
| 17 | 461401-02-20 | Рукав | |
| 18 | 375430 | Пробка | |
| 18 | 375430-20 | Пробка | |
| 19 | Кольцо 14х20 МН 4152-60 | Кольцо 14х20 МН 4152-60 | |
| 20 | Т850.1118260 | Прокладка патрубка выпускного | |
| 21 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 21 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 22 | Шайба 10312300-П2 | Шайба 10312300-П2 | |
| 23 | Гайка М10-6Н250512-П5 | Гайка М10-6Н250512-П5 | |
| 24 | 2002-05-27СП | Газовод | |
| 24 | 2002-05-27-20СП | Газовод | |
| 25 | 2002-05-29-20СП | Труба | |
| 25 | 2002-05-29СП | Труба | |
| 26 | 3501-05-34-20СП | Труба | |
| 26 | 3501-05-34СП | Труба | |
| 27 | 2501-05-158-20СП | Труба | |
| 27 | 2501-05-158СП | Труба | |
| 28 | Болт М10-6gх60 | Болт М10-6gх60 | |
| 29 | Шайба 10.ОТ.65Г | Шайба 10.ОТ.65Г | |
| 30 | 2002-05-10-20СП | Воздуховод | |
| 30 | 2002-05-10СП | Воздуховод | |
| 31 | 46-47-189-03-20СП | Хомут | |
| 31 | 46-47-189-03СП | Хомут | |
| 32 | 461901-05 | Рукав | |
| 32 | 461901-05-20 | Рукав | |
| 33 | 2002-05-11-20СП | Воздуховод | |
| 33 | 2002-05-11СП | Воздуховод | |
| 34 | 403-05-112СП | Клапан | |
| 35 | Болт М8-6gх30 | Болт М8-6gх30 | |
| 36 | 403-05-25 | Хомут | |
| 36 | 403-05-25-20 | Хомут | |
| 37 | 13.3839600 | Датчик сигнализатора засоренности воздушного фильтра ТУ 37.003.1025-80 | |
| 38 | 404-05-92 | Колпачок защитный | |
| 39 | 450033 | Прокладка | |
| 39 | 450033-20 | Прокладка | |
| 40 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 41 | 280385 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 41 | 280385-20 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 42 | Шайба 12.ОТ.65Г | Шайба 12.ОТ.65Г | |
| 43 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 43 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 44 | 315213 | Шайба | |
| 44 | 315213-20 | Шайба | |
| 45 | М12х1,25-6gх55 | Болт | |
| 46 | Гайка М12х1,25 | Гайка М12х1,25 | |
| 47 | 2002-05-15-20СП | Воздухоочиститель циклонный | |
| 47 | 2002-05-15СП | Воздухоочиститель циклонный |
