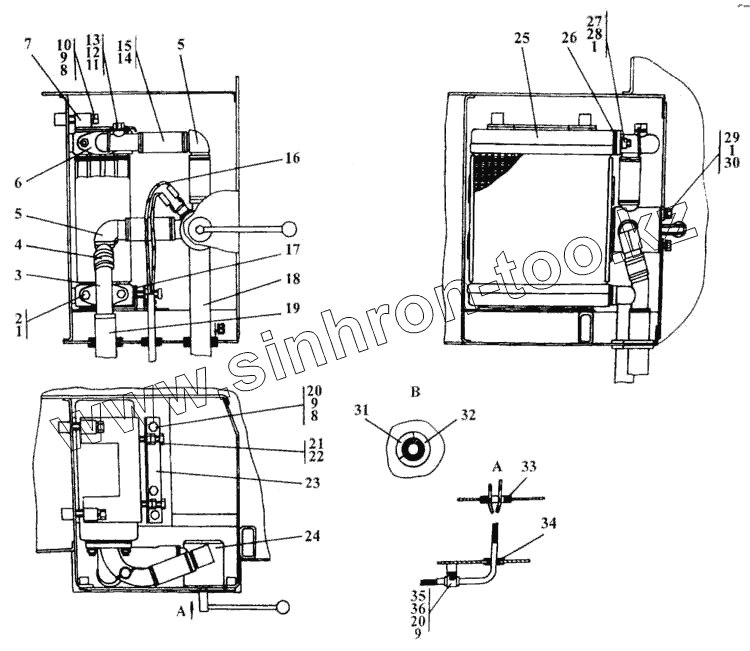

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Установка обогревателя на полу трактора
1
1
1
2
3
4
5
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-43-40СП | 2502-43-40СП | Установка обогревателя кабины | |
| 1 | Шайба 10.ОТ.65Г | Шайба 10.ОТ.65Г | |
| 2 | Болт М10х30 | Болт М10х30 | |
| 3 | 2502-43-65СП | Патрубок | |
| 4 | 2502-43-61 | Рукав | |
| 5 | 2502-43-44СП | Трубопровод | |
| 6 | 2502-43-42СП | Патрубок | |
| 7 | 404-47-114-СП | Кронштейн | |
| 8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 9 | Шайба 8Т.65Г | Шайба 8Т.65Г | |
| 10 | Болт М8х70 | Болт М8х70 | |
| 11 | Проволока КС-1,6 | Проволока КС-1,6 | |
| 12 | 700-37-2077 | Пробка | |
| 13 | 46-43-313 | Прокладка | |
| 14 | 461201-03 | Рукав | |
| 15 | Хомут стяжной червячный 1045-2-У-01ТУ | Хомут стяжной червячный 1045-2-У-01ТУ | |
| 16 | 2502-43-67СП | Жгут | |
| 17 | 404-47-113-СП | Уголок | |
| 18 | 461201-32 | Рукав | |
| 19 | 461201-30 | Рукав | |
| 20 | Болт М8х16 | Болт М8х16 | |
| 21 | Болт М8х30 | Болт М8х30 | |
| 22 | Гайка М8 | Гайка М8 | |
| 23 | 404-47-112-СП | Уголок | |
| 24 | 2502-43-61СП | Кран-распределитель | |
| 25 | Радиатор отопителя | Радиатор отопителя | |
| 26 | 700-40-6097 | Прокладка | |
| 27 | 295220 | Шпилька | |
| 28 | Гайка М10 | Гайка М10 | |
| 29 | Болт М10х20 | Болт М10х20 | |
| 30 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 31 | 407-43-65 | Прокладка | |
| 32 | 700-40-3141 | Кольцо | |
| 33 | 400354-02 | Втулка | |
| 34 | 700-40-6653 | Втулка | |
| 35 | 415090 | Хомутик | |
| 36 | 700-40-6684-07 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
