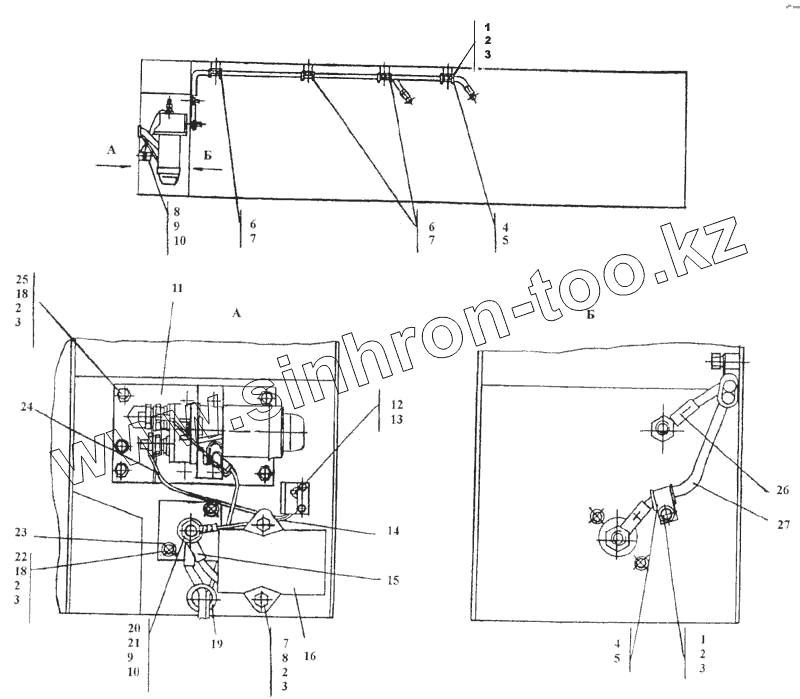

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Установка электрооборудование в контейнере АКБ
1
1
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
10
10
10
11
11
11
12
13
13
13
14
14
15
15
16
16
18
18
19
20
20
21
22
23
23
24
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-10-17-20СП | 2001-10-17-20СП | Установка электрооборудования в контейнере АКБ | |
| 2001-10-17-10СП | 2001-10-17-10СП | Установка электрооборудования в контейнере АКБ | |
| 2001-10-17СП | 2001-10-17СП | Установка электрооборудования в контейнере АКБ | |
| 1 | Болт М8-6gх16 | Болт М8-6gх16 | |
| 2 | Шайба 8Т.65Г | Шайба 8Т.65Г | |
| 3 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | 700-40-6684-02-04 | Прокладка | |
| 5 | 700-41-3179 | Хомутик | |
| 6 | 58-41-2006-03 | Хомутик | |
| 7 | 700-40-6684-02 | Прокладка | |
| 8 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 8 | 280320-20 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 9 | Шайба 12.ОТ.65Г | Шайба 12.ОТ.65Г | |
| 10 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 10 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 11 | 404-10-184-10СП | Панель | |
| 11 | 404-10-184-20СП | Панель | |
| 11 | 404-10-184СП | Панель | |
| 12 | Винт В.М3-6gх25 ГОСТ 17475-80 | Винт В.М3-6gх25 ГОСТ 17475-80 | |
| 13 | 47КУХЛ2 | Розетка штепсельная 47КУХЛ2 ТУ 16-526.359-74 | |
| 13 | 47КТ2 экспорт | Розетка штепсельная 47КТ2 ТУ 16-526.359-74 экспорт | |
| 13 | 47КУ2 экспорт | Розетка штепсельная 47КУ2 ТУ 16-526.359-74 экспорт | |
| 14 | 2001-10-110-12-20СП | Провод | |
| 14 | 2001-10-110-12СП | Провод | |
| 15 | 2001-10-119-20СП | Провод | |
| 15 | 2001-10-119СП | Провод | |
| 16 | ПС315-3723100 | Розетка | |
| 16 | ПС315-3723100 | Розетка | |
| 17 | Болт М8-6gх70 ГОСТ 7795-70 | Болт М8-6gх70 ГОСТ 7795-70 | |
| 18 | Гайка М8-7Н | Гайка М8-7Н | |
| 19 | 700-40-6736 | Кольцо | |
| 20 | 404-10-16-20 | Шпилька | |
| 20 | 404-10-16 | Шпилька | |
| 21 | Гайка М12-6Н | Гайка М12-6Н | |
| 22 | Болт М8-6gх20 | Болт М8-6gх20 | |
| 23 | 06.10.2001 | Панель | |
| 23 | 2001-10-6-20 | Панель | |
| 24 | 2001-10-110-11-20СП | Провод | |
| 24 | 2001-10-110-11СП | Провод | |
| 25 | Болт М8-6gх25 | Болт М8-6gх25 | |
| 26 | 2001-10-110-23-20СП | Провод | |
| 26 | 2001-10-110-23СП | Провод | |
| 27 | 2001-10-110-07-20СП | Провод | |
| 27 | 2001-10-110-07СП | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
