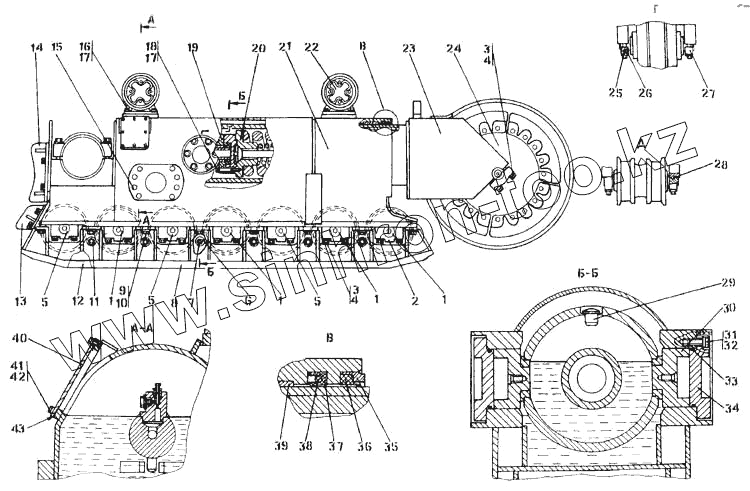

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Тележка полужесткая
1
1
1
1
1
2
3
3
3
4
4
4
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-21-17-01СП | 2001-21-17-01СП | Механизм натяжения | |
| 2001-21-17-01-20СП | 2001-21-17-01-20СП | Механизм натяжения | |
| 2001-21-203СП | 2001-21-203СП | Тележка полужесткая | |
| 2001-21-203-20СП | 2001-21-203-20СП | Тележка полужесткая | |
| 2001-21-202СП | 2001-21-202СП | Тележка полужесткая | |
| 2001-21-202-20СП | 2001-21-202-20СП | Тележка полужесткая | |
| 2001-21-212СП | 2001-21-212СП | Рама тележки | |
| 2001-21-230-01СП | 2001-21-230-01СП | Отбойник | |
| 2001-21-230-01-20СП | 2001-21-230-01-20СП | Отбойник | |
| 2001-21-229-01СП | 2001-21-229-01СП | Отбойник | |
| 2001-21-229-01-20СП | 2001-21-229-01-20СП | Отбойник | |
| 2001-21-212-20СП | 2001-21-212-20СП | Рама тележки | |
| 1 | 312001-21-14-20СП | Каток опорный | |
| 1 | 312001-21-14СП | Каток опорный | |
| 2 | 312001-21-25 | Крышка | |
| 3 | 315355 | Шайба | |
| 3 | 315355-20 | Шайба | |
| 4 | 280845 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 4 | 280845-20 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 5 | 312001-21-14-01СП | Каток опорный | |
| 5 | 312001-21-1401-20СП | Каток опорный | |
| 6 | 2001-21-210 | Втулка | |
| 7 | 2001-21-227СП | Стяжка | |
| 7 | 2001-21-227-20СП | Стяжка | |
| 8 | 2001-21-226-01-20СП | Щиток | |
| 8 | 2001-21-226-01СП | Щиток | |
| 9 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 9 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 10 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 11 | 300350-01-20 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 11 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 12 | 2001-21-226-20СП | Щиток | |
| 12 | 2001-21-226СП | Щиток | |
| 13 | 2001-21-230-20СП | Отбойник | |
| 13 | 2001-21-230СП | Отбойник | |
| 14 | 2001-21-229-20СП | Отбойник | |
| 14 | 2001-21-229СП | Отбойник | |
| 15 | 700-40-5068 | Пробка | |
| 16 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 16 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 17 | Шайба 20.ОТ.65Г | Шайба 20.ОТ.65Г | |
| 18 | 280750-20 | Болт М20х1,5-6gх120 | |
| 18 | 280750 | Болт М20х1,5-6gх120 | |
| 19 | 2001-21-17-20СП | Механизм натяжения | |
| 19 | 2001-21-17СП | Механизм натяжения | |
| 20 | 2001-21-16-20СП | Механизм сдавания | |
| 20 | 2001-21-16СП | Механизм сдавания | |
| 21 | 2001-21-211-20СП | Рама тележки | |
| 21 | 2001-21-211СП | Рама тележки | |
| 22 | 2001-21-15СП | Каток поддерживающий | |
| 22 | 2001-21-15-20СП | Каток поддерживающий | |
| 23 | 2001-21-9-20СП | Рама тележки передняя | |
| 23 | 2001-21-9СП | Рама тележки передняя | |
| 24 | 2001-21-13-20СП | Колесо натяжное | |
| 24 | 2001-21-13СП | Колесо натяжное | |
| 25 | 320260 | Штифт | |
| 25 | 320260-20 | Штифт | |
| 26 | 2001-21-55 | Крышка | |
| 27 | 2001-21-57 | Крышка | |
| 28 | 325381-20 | Штифт | |
| 28 | 325381 | Штифт | |
| 29 | 2001-21-56 | Штифт | |
| 30 | 2001-21-68 | Вкладыш | |
| 31 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 31 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 32 | Шайба 16.ОТ.65Г | Шайба 16.ОТ.65Г | |
| 33 | Кольцо 122-130-46-2-51-1668 | Кольцо 122-130-46-2-51-1668 | |
| 34 | 2001-21-65 | Крышка | |
| 35 | 2001-21-64 | Каркас | |
| 36 | 2001-21-62 | Манжета | |
| 37 | 2001-21-63 | Манжета | |
| 38 | Шнур I-5С d8 ГОСТ 6467-79 | Шнур I-5С d8 ГОСТ 6467-79 | |
| 39 | 2001-21-99 | Втулка | |
| 40 | 2001-21-66 | Крышка | |
| 41 | Болт М8-6gх16 | Болт М8-6gх16 | |
| 42 | Шайба 8Т.65Г | Шайба 8Т.65Г | |
| 43 | 450269 | Прокладка | |
| 43 | 450269-20 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
