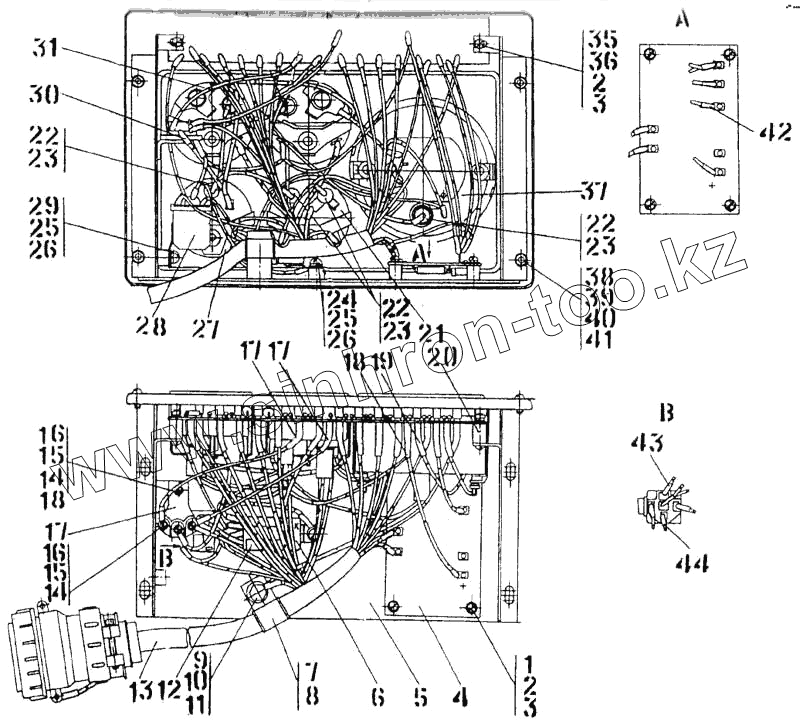

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Щиток приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
17
17
17
18
18
18
18
18
19
19
20
21
21
21
22
22
22
23
23
23
24
25
25
26
26
26
27
27
27
28
29
29
30
30
31
31
31
35
36
37
37
38
39
40
41
41
42
42
43
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
2502-10-153-01-20СП 2502-10-153-01-20СП Щиток приборов
2502-10-153-01-10СП 2502-10-153-01-10СП Щиток приборов
2502-10-153-01СП 2502-10-153-01СП Щиток приборов
1 Винт В.М4-6gх12 Винт В.М4-6gх12
2 Шайба 4.65Г Шайба 4.65Г
3 310050 Шайба 4.01.08кп.019 ГОСТ 11371-78
3 310050-20 Шайба 4.01.08кп.0221 ГСТ 11371-78
4 3501-10-156-20СП Плата
4 3501-10-156СП Плата
5 3501-10-171-20СП Щиток
5 3501-10-171СП Щиток
6 901.3747 Реле ТУ 37.003.1418-94
7 700-40-6684-04 Прокладка
8 700-41-3179 Хомутик
9 М8-6gх16 ГОСТ 7796-70 Болт
10 Шайба 8Т.65Г Шайба 8Т.65Г
11 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
11 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
12 607605 Колодка гнездовая
13 2502-10-154СП Жгут
13 2502-10-154-20СП Жгут
14 Шайба 3.65Г Шайба 3.65Г
15 Гайка М3-7Н Гайка М3-7Н
16 Винт В.М3-6gх10 Винт В.М3-6gх10
17 405-10-149-21-20СП Провод
17 405-10-149-21СП Провод
17 11.3845.100 Усилитель
18 310020 Шайба 3.01.08кп.019 ГОСТ 11371-78
18 310020-20 Шайба 3.01.08кп.0221 ГОСТ 6402-70
18 2502-10-119СП Провод 112
18 2502-10-119-20СП Провод 112
19 3501-10-129-25-20СП Провод
19 3501-10-129-25СП Провод
20 3501-10-41 Проставка
21 УБ170-01-Т Приемник указателя уровня топлива
21 УБ170-01-Т Приемник указателя уровня топлива
21 УБ170-01-Т Приемник указателя уровня топлива
22 А24-2 Лампа А24-2 ГОСТ 2023.1-88
23 ЛВ211-3714329 Патрон со штекером ТУ 37.458.063-90
24 Винт В.М6-6gх12 Винт В.М6-6gх12
25 Шайба 6Т.65Г Шайба 6Т.65Г
26 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78
26 310110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
27 11.3812 Указатель напряжения ТУ 37.003.888-78
27 11.3812-Т Указатель напряжения
27 11.3812-Э Указатель напряжения
28 Реле-сигнализатор 733.3747-10 ТУ 37.003. Реле-сигнализатор 733.3747-10 ТУ 37.003.709-80
29 350420-20 Винт ВМ6-6gх8.58.029 ГОСТ 17473-80
29 350420 Винт ВМ6-6gх8.58.019 ГОСТ 17473-80
30 2502-10-120-20СП Провод 110
30 2502-10-120СП Провод 110
31 УК171-01-У-ХЛ Приемник указателя температуры ТУ 37.003.615-79
31 УК171-01-У-ХЛ Приемник указателя температуры ТУ 37.003.615-79
31 УК171-01-У-ХЛ Приемник указателя температуры ТУ 37.003.615-79
32 3501-10-42-01 Панель
32 3501-10-42-01-20 Панель
33 313502-10-118-01СП Плата
34 УК170-03-У-ХЛ Приемник указателя давления
34 УК170-03-Э Приемник указателя давления
34 УК170-03-Т Приемник указателя давления
35 Винт В.М4-6gх25 Винт В.М4-6gх25
36 Гайка М4-7Н Гайка М4-7Н
37 2521.3813 Тахометр
37 2527.3813 Тахометр
38 Винт В.М5-6gх12 Винт В.М5-6gх12
39 Гайка М5-7Н Гайка М5-7Н
40 Шайба 5.65Г Шайба 5.65Г
41 310080 Шайба 5.01.10.019 ГОСТ 11371-78
41 310080-20 Шайба 5.01.10.0221 ГОСТ 11371-78
42 3501-10-129-26-20СП Провод
42 3501-10-129-26СП Провод
43 404-10-180-78-20СП Провод
43 404-10-180-78СП Провод
44 3501-10-159-20СП Провод
44 3501-10-159СП Провод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
