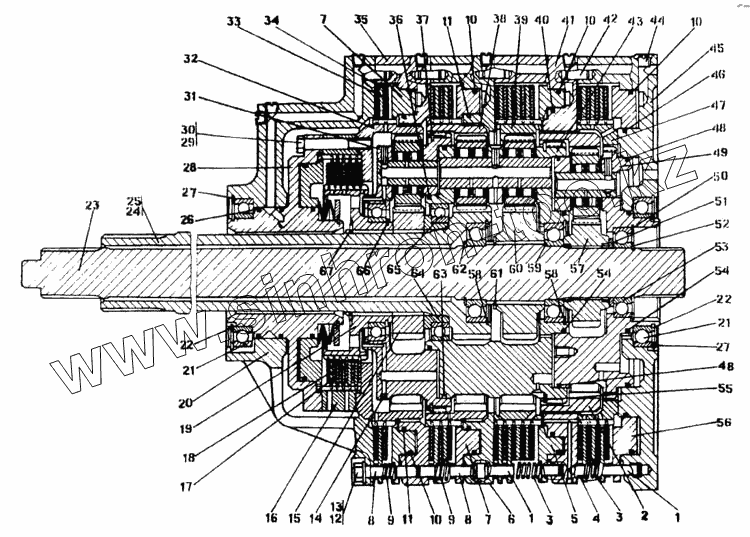

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Коробка передач планетарная
1
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-12-10СП | 2001-12-10СП | Коробка передач планетарная | |
| 1 | 475350 | Палец | |
| 2 | 22.12.2001 | Шестерня | |
| 3 | 700-38-2646 | Пружина | |
| 4 | 385212 | Пружина | |
| 5 | 11.12.2001 | Поршень | |
| 6 | 03.12.2001 | Корпус | |
| 7 | 12.12.2001 | Поршень | |
| 8 | 475340 | Палец | |
| 9 | 385479 | Пружина | |
| 10 | 2001-12-39-04 | Кольцо уплотнительное | |
| 11 | 2501-12-181-09 | Кольцо уплотнительное | |
| 12 | 315220 | Шайба | |
| 13 | 2001-12-38 | Болт специальный | |
| 14 | Шарик Б6-200 ГОСТ 3722-81 | Шарик Б6-200 ГОСТ 3722-81 | |
| 15 | 23.12.2001 | Шестерня | |
| 16 | 16.12.2001 | Барабан | |
| 17 | 2001-12-35 | Диск | |
| 18 | 2001-12-104СП | Диск | |
| 19 | 17.12.2001 | Барабан | |
| 20 | 05.12.2001 | Корпус | |
| 21 | Подшипник 1000924Д | Подшипник 1000924Д | |
| 22 | 580814 | Кольцо | |
| 23 | 14.12.2001 | Вал | |
| 24 | 2001-12-112СП | Вал | |
| 25 | 37240 | Вал | |
| 26 | 2001-12-40 | Кольцо уплотнительное | |
| 27 | 580865 | Кольцо С165 | |
| 28 | 2001-12-100СП | Бустер | |
| 29 | Проволока КС-1,6 ГОСТ 792-67 | Проволока КС-1,6 ГОСТ 792-67 | |
| 30 | 280382 | Болт 3М12х75 | |
| 31 | 2001-12-101СП | Водило | |
| 32 | 18.12.2001 | Шестерня | |
| 33 | 2001-12-36 | Диск | |
| 34 | 2001-12-105СП | Диск | |
| 35 | 04.12.2001 | Корпус | |
| 36 | 2501-181-01 | Кольцо уплотнительное | |
| 37 | 585950-01 | Кольцо | |
| 38 | 19.12.2001 | Шестерня | |
| 39 | 20.12.2001 | Шестерня | |
| 40 | 2001-12-39-03 | Кольцо уплотнительное | |
| 41 | 02.12.2001 | Корпус | |
| 42 | 325383 | Штифт | |
| 43 | 2001-12-102СП | Водило | |
| 44 | 370260 | Пробка 3-КГ 1/4" 20.019 ТУ 23.1.506-91 | |
| 45 | 01.12.2001 | Корпус | |
| 46 | 2001-12-39-02 | Кольцо уплотнительное | |
| 47 | 21.12.2001 | Барабан | |
| 48 | 2501-12-181-03 | Кольцо уплотнительное | |
| 49 | 2001-12-103СП | Водило | |
| 50 | 580765 | Кольцо С100 | |
| 51 | 2001-12-32 | Кольцо | |
| 52 | 580550 | Кольцо С55 ГОСТ 13940-86 | |
| 53 | Подшипник 211А | Подшипник 211А | |
| 54 | 2001-12-39 | Кольцо уплотнительное | |
| 55 | 585950 | Кольцо | |
| 56 | 13.12.2001 | Поршень | |
| 57 | 25.12.2001 | Шестерня | |
| 58 | 580810 | Кольцо С110 ГОСТ 13940-86 | |
| 59 | Подшипник 76-212 А | Подшипник 76-212 А | |
| 60 | 24.12.2001 | Шестерня | |
| 61 | 580670 | Кольцо С70 ГОСТ 13940-86 | |
| 62 | 580609 | Кольцо С60 ГОСТ 13940-86 | |
| 63 | 2501-12-181-04 | Кольцо уплотнительное | |
| 64 | 31.12.2001 | Втулка | |
| 65 | Подшипник 1000922Л | Подшипник 1000922Л | |
| 66 | 580805 | Кольцо С110 ГОСТ 13940-86 | |
| 67 | 580720 | Кольцо С95 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
