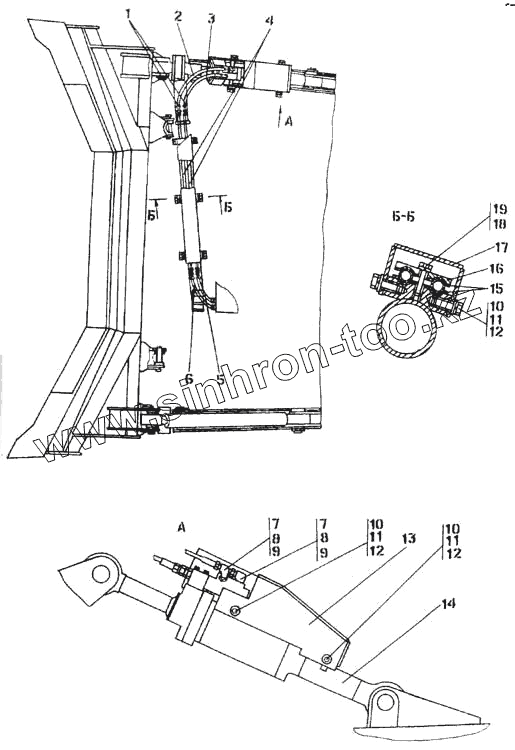

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Гидросистема бульдозерного оборудования
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
10
10
10
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012001-93-500СП | 012001-93-500СП | Гидросистема бульдозерного оборудования | |
| 012001-93-500-20СП | 012001-93-500-20СП | Гидросистема бульдозерного оборудования | |
| 1 | 46-26-314-20СП | Угольник | |
| 1 | 46-26-314СП | Угольник | |
| 2 | 012001-93-512-01СП | Рукав высокого давления d16 армированный | |
| 2 | 012001-93-512-02-20СП | Рукав высокого давления d16 армированный | |
| 3 | 012001-93-512-03-20СП | Рукав высокого давления d16 армированный | |
| 3 | 012001-93-512-03СП | Рукав высокого давления d16 армированный | |
| 4 | 012001-93-510-01-20СП | Трубопровод | |
| 4 | 012001-93-510-01СП | Трубопровод | |
| 5 | 012001-93-512-04-20СП | Рукав высокого давления d16 армированный | |
| 5 | 012001-93-512-04СП | Рукав высокого давления d16 армированный | |
| 6 | 012001-93-512-05-20СП | Рукав высокого давления d16 армированный | |
| 6 | 012001-93-512-05СП | Рукав высокого давления d16 армированный | |
| 7 | 012001-93-626 | Угольник | |
| 7 | 012001-93-626-20 | Угольник | |
| 8 | 415431-20 | Контргайка | |
| 8 | 415431 | Контргайка | |
| 9 | Кольцо 032-038-36-2-3 | Кольцо 032-038-36-2-3 | |
| 10 | Болт М20-6gх45 | Болт М20-6gх45 | |
| 11 | Шайба 20.ОТ.65Г | Шайба 20.ОТ.65Г | |
| 12 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 12 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 13 | 012001-93-507-20СП | Кожух | |
| 13 | 012001-93-507СП | Кожух | |
| 14 | 012001-93-502СП | Гидрораскос | |
| 14 | 012001-93-502-20СП | Гидрораскос | |
| 15 | 2501-93-548 | Прокладка | |
| 15 | 2501-93-548-20 | Прокладка | |
| 16 | 2501-93-547 | Планка | |
| 16 | 2501-93-547-20 | Планка | |
| 17 | 012001-93-513-20СП | Кожух | |
| 17 | 012001-93-513СП | Кожух | |
| 18 | Шайба 16.ОТ.65Г | Шайба 16.ОТ.65Г | |
| 19 | Болт М16-6gх55 | Болт М16-6gх55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
