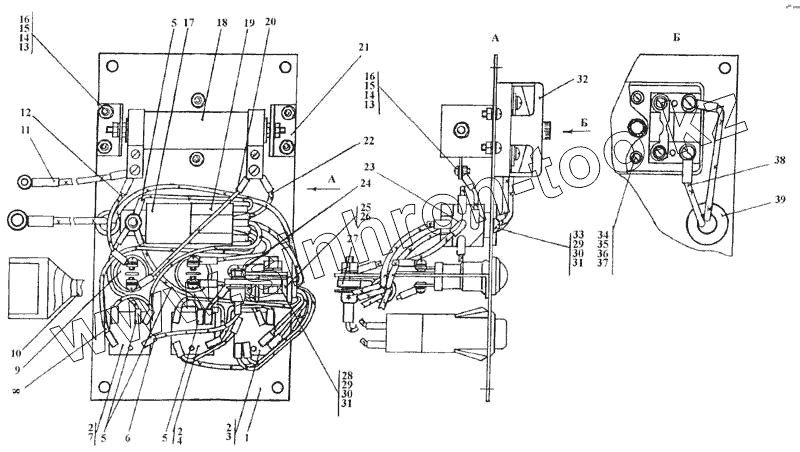

Каталог запасных частей к технике: Промтрактор Т-20.01Я. Блок управления отопителем
1
2
2
2
3
4
5
5
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-10-115СП | 2001-10-115СП | Блок управления отопителем | |
| 2001-10-115-20СП | 2001-10-115-20СП | Блок управления отопителя | |
| 1 | 2001-10-113СП | Панель | |
| 2 | 608608 | Колодка гнездовая | |
| 3 | 3812.3710-10.49 | Выключатель | |
| 4 | 3812.3710-10.15 | Выключатель | |
| 5 | 404-10-180-78СП | Провод | |
| 6 | 2001-10-120СП | Диод | |
| 7 | 3812.3710-11.36 | Выключатель | |
| 8 | 2001-10-110-14СП | Провод | |
| 9 | ПД20-ХЛ | Фонарь контрольной лампы | |
| 9 | ПД20-Э | Фонарь контрольной лампы | |
| 10 | 2001-10-116СП | Жгут | |
| 11 | 2001-10-110-03СП | Провод | |
| 12 | 2001-10-110-02СП | Провод | |
| 13 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 14 | Шайба 4.65Г | Шайба 4.65Г | |
| 15 | Гайка М4-7Н | Гайка М4-7Н | |
| 16 | Винт В.М4-6gх12 | Винт В.М4-6gх12 | |
| 17 | 901.3747 | Реле ТУ 37.003.1418-94 | |
| 18 | Сопротивление | Сопротивление | |
| 19 | 607605 | Колодка гнездовая | |
| 20 | 2001-10-110-04СП | Провод | |
| 21 | 09.10.2001 | Уголок | |
| 22 | 2001-10-110-16СП | Провод | |
| 23 | 2001-10-110-05СП | Провод | |
| 24 | 3501-10-129-33СП | Провод | |
| 25 | 700-40-6684-05 | Прокладка | |
| 26 | 700-41-2866 | Хомут | |
| 27 | 404-10-24 | Панель | |
| 28 | Болт М6-6gх25 ГОСТ 7798-70 | Болт М6-6gх25 ГОСТ 7798-70 | |
| 29 | Гайка М6-7Н | Гайка М6-7Н | |
| 30 | Шайба 6Т.65Г | Шайба 6Т.65Г | |
| 31 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 32 | 111.3722000-Э | Блок предохранительный | |
| 32 | 111.3722000 | Блок предохранительный | |
| 33 | Винт В.М6-6gх16 | Винт В.М6-6gх16 | |
| 34 | Винт В.М5-6gх16 | Винт В.М5-6gх16 | |
| 35 | Гайка М5-7Н | Гайка М5-7Н | |
| 37 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 37 | Шайба 5.65Г | Шайба 5.65Г | |
| 38 | 2001-10-110-15СП | Провод | |
| 39 | 700-40-6695 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
