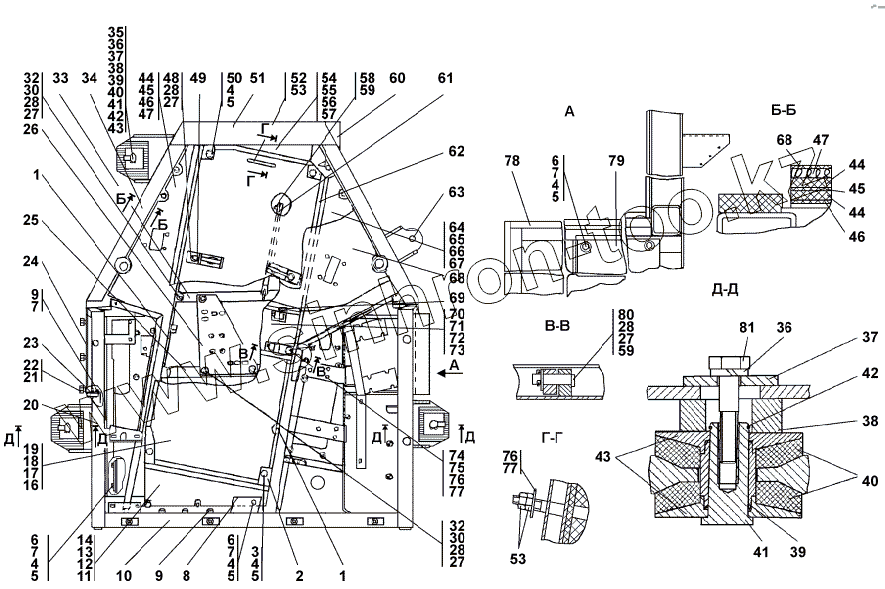

Каталог запасных частей к технике: Промтрактор Т-20.01К. 3501-24-1-01СП Пол
1
1
1
2
2
3
4
4
4
4
4
4
5
5
5
5
5
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
16
17
17
18
18
19
19
20
20
21
22
23
23
24
24
25
25
26
26
27
27
27
27
28
28
28
28
28
30
30
32
32
33
33
34
34
35
35
36
36
37
37
37
38
38
38
39
39
39
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
47
47
48
49
49
50
51
51
52
52
53
53
54
54
55
55
56
57
58
58
59
59
60
60
61
61
62
62
63
64
64
65
65
66
67
68
68
68
69
69
70
71
72
72
73
74
74
75
76
76
76
77
77
78
78
79
79
80
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-24-1-01СП(SP) | 3501-24-1-01СП(SP) | Пол | |
| 3501-24-1-01-20СП(SP) | 3501-24-1-01-20СП(SP) | Пол | |
| 1 | 3501-24-143 | Уплотнение | |
| 1 | 3501-24-143-20 | Уплотнение | |
| 2 | 3501-24-135СП(SP) | Крышка | |
| 2 | 3501-24-135-20СП(SP) | Крышка | |
| 3 | Болт М8-6gx70 | Болт М8-6gx70 | |
| 4 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 4 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | Шайба 8 | Шайба 8 | |
| 6 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 3501-24-124 | Кожух | |
| 8 | 3501-24-124-20 | Кожух | |
| 9 | Винт В.М8-6gx18 | Винт В.М8-6gx18 | |
| 10 | 3501-24-129 | Уплотнение | |
| 10 | 3501-24-129-20 | Уплотнение | |
| 11 | 3501-24-138 | Коврик | |
| 12 | 3501-24-137 | Коврик | |
| 12 | 3501-24-137-20 | Коврик | |
| 13 | 3501-24-41-01 | Коврик | |
| 13 | 3501-24-41-01-20 | Коврик | |
| 14 | 3501-24-41 | Коврик | |
| 14 | 3501-24-41-20 | Коврик | |
| 16 | 3501-24-84 | Коврик | |
| 17 | 3501-24-55-01 | Коврик | |
| 17 | 3501-24-55-01-20 | Коврик | |
| 18 | 3501-24-55 | Коврик | |
| 18 | 3501-24-55-20 | Коврик | |
| 19 | 3501-24-54 | Коврик | |
| 19 | 3501-24-54-20 | Коврик | |
| 20 | 3501-24-128 | Уплотнение | |
| 20 | 3501-24-128-20 | Уплотнение | |
| 21 | Шайба 6Т | Шайба 6Т | |
| 22 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 23 | 3501-24-245 | Кронштейн | |
| 23 | 3501-24-245-20 | Кронштейн | |
| 24 | 3501-24-325 | Кожух | |
| 24 | 3501-24-325-20 | Кожух | |
| 25 | 3501-24-138СП(SP) | Балка | |
| 25 | 3501-24-138-20СП(SP) | Балка | |
| 26 | 3501-24-319 | Пластина | |
| 26 | 3501-24-319-20 | Пластина | |
| 27 | Шайба 10 | Шайба 10 | |
| 28 | 31 0170 | Шайба 10 ГОСТ 11371-78 | |
| 28 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 30 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 32 | Болт М10-6gx20 | Болт М10-6gx20 | |
| 33 | 3501-24-138-01СП(SP) | Балка | |
| 33 | 3501-24-138-01-20СП -20SP | Балка | |
| 34 | 3501-24-130 | Уплотнение | |
| 34 | 3501-24-130-20 | Уплотнение | |
| 35 | 28 0561 | Болт 3M16x1,5-6gx70 | |
| 35 | 28 0561-20 | Болт 3M16x1,5-6gx70 | |
| 36 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 37 | 2501-24-150-01 | Пластина | |
| 37 | 2501-24-150-01-20 | Пластина | |
| 38 | 0602-24-87 | Проставка | |
| 38 | 0602-24-87-20 | Проставка | |
| 39 | 0602-24-49 | Втулка | |
| 39 | 0602-24-49-20 | Втулка | |
| 40 | 40 0449 | Амортизатор | |
| 41 | 0602-24-90 | Палец | |
| 41 | 0602-24-90-20 | Палец | |
| 42 | 0602-24-88 | Кольцо | |
| 42 | 0602-24-88-20 | Кольцо | |
| 43 | 0602-24-48 | Прижим | |
| 43 | 0602-24-48-20 | Прижим | |
| 44 | 3501-24-35 | Коврик | |
| 45 | 3501-24-35-01 | Коврик | |
| 45 | 3501-24-35-01-20 | Коврик | |
| 46 | 3501-24-35-02 | Коврик | |
| 47 | 3501-24-35-03 | Коврик | |
| 48 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 49 | 401-24-210СП(SP) | Упор | |
| 49 | 401-24-210-20СП(SP) | Упор | |
| 50 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 51 | 3501-24-127 | Уплотнение | |
| 51 | 3501-24-127-20 | Уплотнение | |
| 52 | 3501-24-203 | Ручка | |
| 52 | 3501-24-203-20 | Ручка | |
| 53 | Гайка М8 | Гайка М8 | |
| 54 | 3501-24-52 | Коврик | |
| 54 | 3501-24-52-20 | Коврик | |
| 55 | 3501-24-52-01 | Коврик | |
| 55 | 3501-24-52-01-20 | Коврик | |
| 56 | 3501-24-59 | Коврик | |
| 57 | 3501-24-59-01 | Коврик | |
| 58 | 404-13-269 | Ось | |
| 58 | 404-13-269-20 | Ось | |
| 59 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 60 | 3501-24-101-01СП(SP) | Каркас | |
| 60 | 3501-24-101-01-20СП 20SP | Каркас | |
| 61 | ТТ2501-13-155 -01СП(SP) | Тяга | |
| 61 | ТТ2501-13-155-01 -20СП(SP) | Тяга | |
| 62 | 3501-24-164СП(SP) | Крышка | |
| 62 | 3501-24-164-20СП(SP) | Крышка | |
| 63 | Болт М16x1,5-6gx60 | Болт М16x1,5-6gx60 | |
| 64 | 3501-24-36 | Коврик | |
| 64 | 3501-24-36-20 | Коврик | |
| 65 | 3501-24-36-01 | Коврик | |
| 65 | 3501-24-36-01-20 | Коврик | |
| 66 | 3501-24-134 | Коврик | |
| 67 | 3501-24-134-01 | Коврик | |
| 68 | 3501-24-195 | Коврик | |
| 68 | 3501-24-195-20 | Коврик | |
| 69 | 3501-24-139 | Уплотнение | |
| 69 | 3501-24-139-20 | Уплотнение | |
| 70 | 3501-24-339 | Коврик | |
| 71 | 3501-24-339-01 | Коврик | |
| 72 | 3501-24-339-02 | Коврик | |
| 72 | 3501-24-339-02-20 | Коврик | |
| 73 | 3501-24-339-03 | Коврик | |
| 74 | 3501-24-165СП(SP) | Балка | |
| 74 | 3501-24-165-20СП(SP) | Балка | |
| 75 | Болт М8-6gx55 | Болт М8-6gx55 | |
| 76 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 76 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 77 | Шайба 8 | Шайба 8 | |
| 78 | 3501-24-126 | Уплотнение | |
| 78 | 3501-24-126-20 | Уплотнение | |
| 79 | 3501-24-140СП(SP) | Крышка | |
| 79 | 3501-24-140-20СП(SP) | Крышка | |
| 80 | 47 0230 | Ось 6-10Б12х45 | |
| 80 | 47 0230-20 | Ось 6-10Б12х45 | |
| 81 | Болт М16x1,5-6gx80 | Болт М16x1,5-6gx80 |
