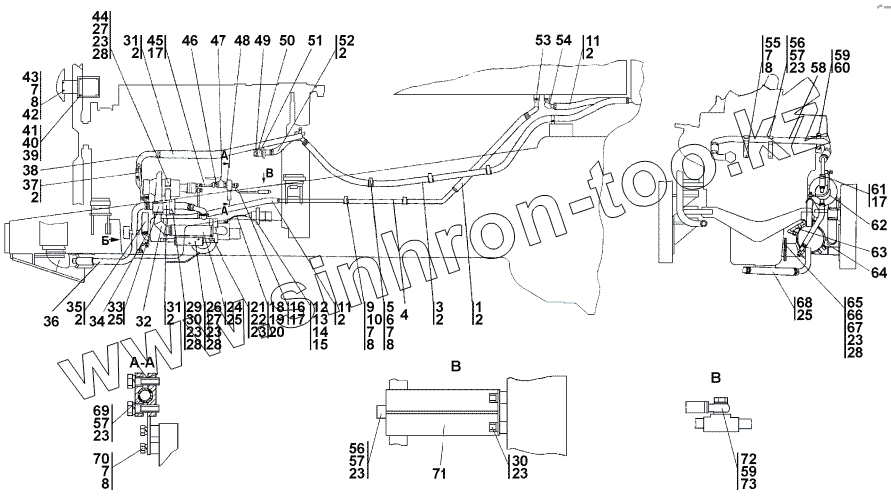

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2006-43-2СП Установка системы подогрева
1
3
4
4
5
6
7
7
7
7
7
8
8
8
8
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
23
23
23
23
23
23
23
23
24
25
25
25
26
27
27
28
28
28
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
51
52
53
53
54
55
56
56
57
57
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2006-43-2-20СП(SP) | 2006-43-2-20СП(SP) | Установка системы подогрева | |
| 2006-43-2СП(SP) | 2006-43-2СП(SP) | Установка системы подогрева | |
| 1 | 46 0901-14 46 0901-14-20 | Рукав Рукав | |
| 3 | 46 0901-24 46 0901-24-20 | Рукав Рукав | |
| 4 | 2002-43-131-20 | Труба | |
| 4 | 2002-43-131 | Труба | |
| 5 | 700-40-6684-01 | Прокладка | |
| 6 | 41 5355 | Хомутик | |
| 7 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 8 | Шайба 8Т | Шайба 8Т | |
| 9 | 700-41 -2548 | Хомутик | |
| 10 | 700-40-6684-03 | Прокладка | |
| 11 | 46 0901-15 | Рукав | |
| 12 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 13 | Шайба 6Т | Шайба 6Т | |
| 14 | 9301.3734 | Коммутатор транзисторный 9301.3734 | |
| 15 | 9301.3734-01 | Модуль зажигания отопителя 9301.3734-01 | |
| 16 | 46 0501-03 | Рукав | |
| 17 | DIN3017-AS30-45/ 12C7W2 | Шланговый хомут DIN3017-AS30-45/ 12C7W2 | |
| 18 | 312505-10-107СП(SP) | Провод ВН | |
| 19 | 130-370-71486 | Колпачок защитный проводов высокого напряжения 130-370-71486 | |
| 20 | СЭ12 | Наконечник свечной с помехоподавателем | |
| 21 | 0902-43-14СП(SP) | Петля | |
| 22 | 28 0376 | Болт М12-6gх55 | |
| 23 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 24 | 46 1501-05 | Рукав | |
| 25 | DIN3017-AS50-70/ 12C7W2 | Шланговый хомут DIN3017-AS50-70/ 12C7W2 | |
| 26 | 1102-42-18СП (SP) | Кронштейн | |
| 27 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 28 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 2002-43-74СП(SP) | Кронштейн | |
| 30 | Болт М12x1,25-6gx20 | Болт М12x1,25-6gx20 | |
| 31 | 46 1201-22 | Рукав | |
| 32 | 2002-43-16СП(SP) | Воздуховод | |
| 33 | 46 1501 | Рукав | |
| 34 | 2002-43-66СП(SP) | Трубопровод | |
| 35 | 46 1201-16 | Рукав | |
| 36 | 2002-43-78СП(SP) | Трубопровод | |
| 37 | 46 1201-02 46 1201-02-20 | Рукав Рукав | |
| 38 | 0602-43-35СП(SP) | Трубопровод | |
| 39 | ПЖД-600И-1015410 | Щиток управления ПЖД-600И-1015410 | |
| 40 | Шайба 5 | Шайба 5 | |
| 41 | Винт ВМ5-6x16 | Винт ВМ5-6x16 | |
| 42 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 43 | 312505-43-17СП(SP) | Корпус | |
| 44 | 2002-43-22СП(SP) | Скоба | |
| 45 | 46 0501-02 | Рукав | |
| 46 | 0602-43-3 | Переходник | |
| 47 | 0,63/15 | Кран шаровой 0,63/15 | |
| 48 | 0602-43-15 | Переходник | |
| 49 | 311506-43-27 | Болт зажимной | |
| 49 | 311506-43-27-20 | Болт зажимной | |
| 50 | 311506-43-2 | Прокладка | |
| 51 | 311506-43-113СП(SP) | Трубопровод | |
| 51 | 311506-43-113-20СП -20(SP) | Трубопровод | |
| 52 | 46 1201-08 | Рукав | |
| 53 | 2002-43-128 | Труба | |
| 53 | 2002-43-128-20 | Труба | |
| 54 | 2502-43-90СП(SP) | Переходник | |
| 55 | 311506-43-114СП(SP) | Кронштейн | |
| 56 | 404-43-87 | Фланец | |
| 57 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 58 | 312006-43-17СП(SP) | Трубопровод | |
| 59 | 46-43-313 | Прокладка | |
| 60 | 700-37-2077 | Пробка | |
| 61 | 46 0501-04 | Рукав | |
| 62 | ПЖД 30Л-1015200 | Агрегат насосный ПЖД 30Л-1015200 | |
| 63 | 312006-43-15СП(SP) | Топливопровод | |
| 64 | ПЖД-30Л-1015010 | Котел подогревателя ПЖД-30Л-1015010 | |
| 65 | 311506-43-105СП(SP) | Газовод | |
| 66 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 67 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 68 | 46 1201-31 | Рукав | |
| 69 | 2502-43-79 | Прижим | |
| 70 | 1106-43-80СП(SP) | Кронштейн | |
| 71 | 2002-43-68-01СП(SP) | Кронштейн | |
| 72 | 2501-43-254СП(SP) | Наконечник | |
| 73 | 700-41 -2622 | Болт зажимной |
