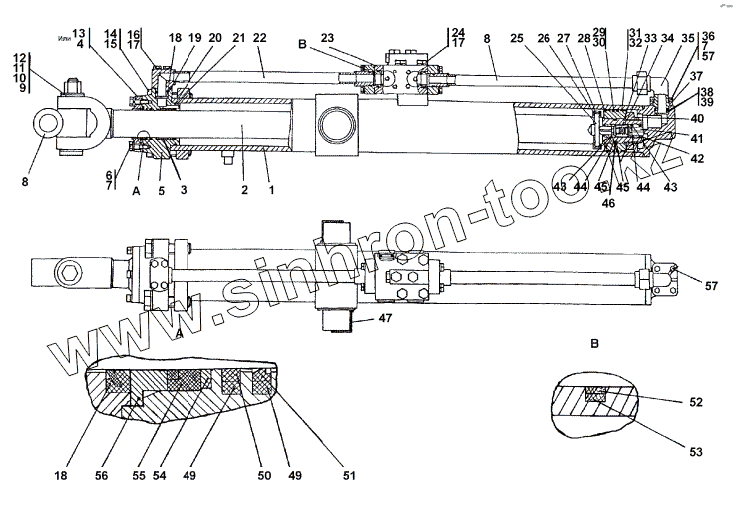

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2001-26-501СП Гидроцилиндр d.125
1
1
2
2
3
4
5
6
6
7
8
8
8
8
8
8
9
10
10
11
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
22
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
43
44
44
45
45
46
47
48
49
49
50
51
52
53
54
55
55
56
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-26-501-20СП(SP) | 2001-26-501-20СП(SP) | Гидроцилиндр d.125 | |
| 2001-26-501-01СП(SP) | 2001-26-501-01СП(SP) | Гидроцилиндр d.125 | |
| 2001-26-501-01-20СП -20(SP) | 2001-26-501-01-20СП -20(SP) | Гидроцилиндр d.125 | |
| 2001-26-501СП(SP) | 2001-26-501СП(SP) | Гидроцилиндр d.125 | |
| 1 | 2001-26-508-04СП(SP) | Корпус | |
| 1 | 2001-26-508-05СП(SP) | Корпус | |
| 2 | 46-26-1513 | Шток | |
| 2 | 46-26-1513-20 | Шток | |
| 3 | Е22Т-080-30-3,0 | Кольцо опорно-направляющее штоковое Е22Т-080-30-3,0 | |
| 4 | 2001-26-584 | Скребок | |
| 5 | 2001-26-585 | Крышка | |
| 6 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 8 | 2501-26-1108 | Шарнир | |
| 8 | 2001-26-512-01СП(SP) | Трубопровод | |
| 8 | 2001-26-512-20СП(SP) | Трубопровод | |
| 8 | 2001-26-512СП(SP) | Трубопровод | |
| 8 | 2001-26-512-01-20СП -20(SP) | Трубопровод | |
| 9 | Шплинт 6,3x71 | Шплинт 6,3x71 | |
| 10 | 30 0431 | Гайка М30х2 | |
| 10 | 30 0431-20 | Гайка М30х2 | |
| 11 | 2501-26-1107-20 | Кольцо | |
| 11 | 2501-26-1107 | Кольцо | |
| 12 | 2501-26-1106 | Палец | |
| 13 | 2001-26-557 | Скребок | |
| 14 | 28 0845-20 | Болт М24x2-6gx100 | |
| 14 | 28 0845 | Болт М24x2-6gx100 | |
| 15 | Шайба 24Т | Шайба 24Т | |
| 16 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 16 | 28 0385-20 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 17 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 18 | 2501-98-550 | Кольцо защитное | |
| 19 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 2001-26-558 | Шайба защитная | |
| 21 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 22 | 2001-26-511СП(SP) | Трубопровод | |
| 22 | 2001-26-511-20СП(SP) | Трубопровод | |
| 22 | 2001-26-511-01СП(SP) | Трубопровод | |
| 22 | 2001-26-511-01-20СП -20(SP) | Трубопровод | |
| 23 | 2001-26-510СП(SP) | Устройство перепускное | |
| 23 | 2001-26-510-20СП(SP) | Устройство перепускное | |
| 24 | 28 0391 | Болт 3М12x1,25-6gx105 | |
| 24 | 28 0391-20 | Болт 3М12x1,25-6gx105 | |
| 25 | 2601-26-8 | Палец | |
| 26 | 2601-26-6 | Втулка | |
| 27 | 58 5760 | Кольцо | |
| 28 | 2001-26-551 | Поршень | |
| 29 | 2001-26-552 | Кольцо уплотнительное | |
| 30 | 110-120-58-2-51-1668 | Кольцо 110-120-58-2-51-1668 | |
| 31 | Е21Т-125-15-3,0 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3,0 | |
| 32 | 2001-26-553 | Втулка опорная | |
| 33 | 38 327 | Пружина | |
| 34 | 52 5540 | Проставка | |
| 35 | 46-98-509 | Угольник | |
| 35 | 46-98-509-20 | Угольник | |
| 36 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 36 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 37 | 46-98-557-20 | Фланец | |
| 37 | 46-98-557 | Фланец | |
| 38 | 700-40-6307 | Шайба защитная | |
| 39 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 40 | 2501-98-562-01 | Гайка | |
| 41 | 46-26-631СП(SP) | Клапан | |
| 42 | 2601-26-9 | Заглушка | |
| 43 | 2601-26-25 | Шайба защитная | |
| 44 | 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 | |
| 45 | 2601-26-26 | Шайба защитная | |
| 46 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 47 | 2001-26-559 | Заглушка | |
| 48 | 2501-93-506-01СП(SP) | Грязесъемник 3-d | |
| 49 | 088-095-46-2-51-1668 | Кольцо | |
| 50 | 2001-26-567 | Кольцо уплотнительное | |
| 51 | 2001-26-554 | Кольцо уплотнительное | |
| 52 | 46-26-1546 | Кольцо уплотнительное | |
| 53 | 030-035-30-2-ИРП1314-1 | Кольцо 030-035-30-2-ИРП1314-1 | |
| 54 | 2501-26-1161 | Кольцо | |
| 55 | В374314/NEI-2721 | Уплотнение штоковое В374314/NEI-2721 | |
| 55 | В374314/NEI | Уплотнение штоковое В374314/NEI | |
| 56 | 46-26-1552 | Втулка | |
| 57 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 57 | 31 0270 | Шайба 16 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
