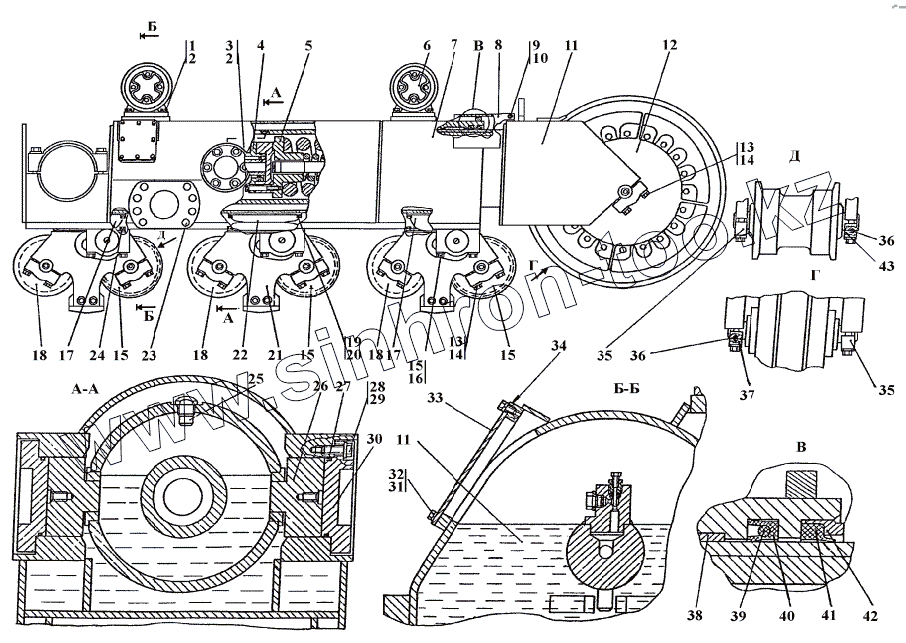

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2001-21-2СП/-3СП Тележка
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
11
12
12
13
13
13
14
14
14
15
15
15
15
15
15
15
16
16
17
17
18
18
18
18
19
19
20
21
21
22
23
25
26
26
28
28
29
29
30
31
32
33
34
34
35
35
35
36
36
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-21-2-20СП(SP) | 2001-21-2-20СП(SP) | Тележка | |
| 2001-21-3СП(SP) | 2001-21-3СП(SP) | Тележка | |
| 2001-21-3-20СП(SP) | 2001-21-3-20СП(SP) | Тележка | |
| 2001-21-2СП(SP) | 2001-21-2СП(SP) | Тележка | |
| 1 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 1 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 2 | Шайба 20.ОТ | Шайба 20.ОТ | |
| 3 | 280750-20 | Болт М20х1,5-6gх120 | |
| 3 | 280750 | Болт М20х1,5-6gх120 | |
| 4 | 1101-21-42-02-20СП -20(SP) | Механизм натяжения | |
| 4 | 1101-21-42-02СП(SP) | Механизм натяжения | |
| 4 | 1101-21-42-03-20СП -20(SP) | Механизм натяжения | |
| 4 | 1101-21-42-03СП(SP) | Механизм натяжения | |
| 5 | 2001-21-33-20СП(SP) | Механизм сдавания | |
| 5 | 2001-21-33СП(SP) | Механизм сдавания | |
| 6 | 2001-21-15СП(SP) | Каток поддерживающий | |
| 6 | 2001-21-15-20СП(SP) | Каток поддерживающий | |
| 7 | 2001-21-12СП(SP) | Рама тележки | |
| 7 | 2001-21-12-20СП(SP) | Рама тележки | |
| 8 | 2001-21-247 | Кожух | |
| 8 | 2001-21-247-20 | Кожух | |
| 9 | 310225 | Шайба | |
| 9 | 310225-20 | Шайба | |
| 10 | Болт М12-6gx20 | Болт М12-6gx20 | |
| 10 | Болт М12-6gx20 | Болт М12-6gx20 | |
| 11 | 2001-21-9СП(SP) | Рама тележки передняя | |
| 11 | 2001-21-11СП(SP) | Рама тележки | |
| 11 | 2001-21-11-20СП(SP) | Рама тележки | |
| 11 | 2001-21-9-20СП(SP) | Рама тележки передняя | |
| 12 | 2001-21-43СП(SP) | Колесо натяжное | |
| 12 | 2001-21-43-20СП(SP) | Колесо натяжное | |
| 13 | 315355 | Шайба | |
| 13 | 315355-20 | Шайба | |
| 14 | 280845 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 14 | 280845-20 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 15 | 2001-21-40СП(SP) | Каток опорный | |
| 15 | 2001-21-40-20СП(SP) | Каток опорный | |
| 15 | 315394 | Шайба | |
| 15 | 315394-20 | Шайба | |
| 16 | 280906 | Болт М27x2-6gx125 | |
| 16 | 280906-20 | Болт М27x2-6gx125 | |
| 17 | 2001-21-20СП(SP) | Амортизатор | |
| 18 | 2001-21-40-01-20СП -20(SP) | Каток опорный | |
| 18 | 2001-21-40-01СП(SP) | Каток опорный | |
| 19 | 280320-20 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 19 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 20 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 21 | 2001-21-5СП(SP) | Каретка | |
| 21 | 2001-21-5-20СП(SP) | Каретка | |
| 22 | 2001-21-21СП(SP) | Амортизатор | |
| 23 | 440001 | Пробка | |
| 25 | 1501-21-227 | Стопор | |
| 26 | 2001-21-68 | Вкладыш | |
| 26 | 2001-21-76 | Крышка | |
| 28 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 28 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 29 | 315271 | Шайба | |
| 29 | 315271-20 | Шайба | |
| 30 | 2001-21-65 | Крышка | |
| 31 | Шайба 8Т | Шайба 8Т | |
| 32 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 33 | 2001-21-71 | Крышка | |
| 34 | 450308-20 | Прокладка | |
| 34 | 450308 | Прокладка | |
| 35 | 2001-21-57-20 | Каток | |
| 35 | 2001-21-57 | Крышка | |
| 36 | 320260 | Штифт | |
| 36 | 320260-20 | Штифт | |
| 37 | 2001-21-55-20 | Крышка | |
| 37 | 2001-21-55 | Крышка | |
| 38 | 2001-21-99 | Втулка | |
| 39 | 400463 | Кольцо упругое | |
| 40 | 2001-21-63 | Манжета | |
| 41 | 2001-21-62 | Манжета | |
| 42 | 2001-21-64 | Каркас | |
| 43 | 2001-21-86 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
