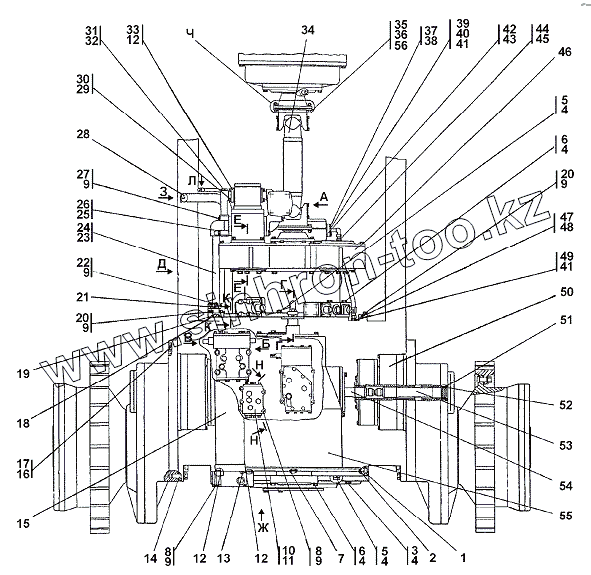

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2001-16-1-01СП Установка трансмиссии
1
2
3
3
4
4
4
4
4
5
5
5
6
6
6
7
8
8
8
9
9
9
9
9
10
10
11
11
12
12
12
13
14
15
15
16
17
17
18
19
19
20
20
21
21
22
23
24
24
25
26
26
27
27
28
28
28
29
30
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
40
41
41
42
42
43
44
44
45
46
46
47
47
48
49
49
50
50
51
52
53
54
55
55
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-16-1-01-20СП(SP) | 2001-16-1-01-20СП(SP) | Установка трансмиссии | |
| 2001-16-1-01СП(SP) | 2001-16-1-01СП(SP) | Установка трансмиссии | |
| 1 | 32 5463 | Штифт | |
| 2 | 40 0468-32 | Кольцо | |
| 3 | 28 0562-20 | Болт М16х1,5-6gх75 | |
| 3 | 28 0562 | Болт М16х1,5-6gх75 | |
| 4 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 5 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 5 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 6 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 7 | 030-035-30-2-ИРП 1314-1 | Кольцо ГОСТ 9833-73 | |
| 8 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 8 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 9 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 10 | 1101-15-15-20СП(SP) | Делитель потока | |
| 10 | 1101-15-15СП(SP) | Делитель потока | |
| 11 | 312001-15-17-01СП (SP) | Делитель потока | |
| 11 | 312001-15-17-01-20СП -20(SP) | Делитель потока | |
| 12 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 13 | 135-145-58-2-51-1668 | Кольцо 135-145-58-2-51-1668 | |
| 14 | 32 5580 | Штифт | |
| 15 | 31 2001-15-10-20СП -20(SP) | Фильтр | |
| 15 | 31 2001-15-10СП(SP) | Фильтр | |
| 16 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 17 | 28 0728 | Болт М20-6gx60 | |
| 17 | 28 0728-20 | Болт М20-6gx60 | |
| 18 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 19 | 3501-16-28 | Фланец | |
| 19 | 3501-16-28-20 | Фланец | |
| 20 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 21 | 2501-26-83 | Фланец | |
| 21 | 2501-26-83-20 | Фланец | |
| 22 | Болт М12-6gx35 | Болт М12-6gx35 | |
| 23 | 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 | |
| 24 | 2001-16-112СП(SP) | Труба | |
| 24 | 2001-16-112-20СП(SP) | Труба | |
| 25 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 26 | 1501-16-1 | Фланец | |
| 26 | 1501-16-1-20 | Фланец | |
| 27 | 28 0379 | Болт 3М12-6gх65 | |
| 27 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 28 | 3501-26-159-20СП(SP) | Угольник | |
| 28 | 2501-15-124СП(SP) | Пробка | |
| 28 | 2501-15-124-20СП(SP) | Пробка | |
| 29 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 30 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 30 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 31 | 37 5783 | Пробка | |
| 32 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 | |
| 33 | 2001-16-11-20 | Фланец | |
| 33 | 2001-16-11 | Фланец | |
| 34 | 2001-49-1-02 | Вал карданный | |
| 34 | 2001-49-1-02-20 | Вал карданный | |
| 35 | 4595651308 | Гайка М 10x1,25 | |
| 35 | 168000350 | Гайка самоконтрящаяся М10x 1,25 (8) ОЦ DIN985 | |
| 36 | 2001-16-44-20 | Болт специальный | |
| 36 | 2001-16-44 | Болт специальный | |
| 37 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 38 | Шайба 8Т | Шайба 8Т | |
| 39 | 3501-26-159СП(SP) | Угольник | |
| 40 | Н.036.23.022 | Контргайка | |
| 40 | Н.036.23.022-20 | Контргайка | |
| 41 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 42 | 2001-16-31 | Фланец | |
| 42 | 2001-16-31-20 | Фланец | |
| 43 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 44 | 404-26-213-24-20СП -20(SP) | Рукав | |
| 44 | 404-26-213-24СП(SP) | Рукав | |
| 45 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 46 | 2001-14-1СП(SP) | Гидротрансформатор с редуктором привода насосов | |
| 46 | 2001-14-1-20СП(SP) | Гидротрансформатор с редуктором привода насосов | |
| 47 | 2001-16-29 | Крышка | |
| 47 | 2001-16-29-20 | Крышка | |
| 48 | 130-135-36-2-51-1668 | Кольцо 130-135-36-2-51-1668 | |
| 49 | 5001-26-78-20 | Штуцер ввертной | |
| 49 | 5001-26-78 | Штуцер ввертной | |
| 50 | 2001-19-1СП(SP) | Передача бортовая, фрикцион и тормоз | |
| 50 | 2001-19-1-20СП(SP) | Передача бортовая, фрикцион и тормоз | |
| 51 | 055-065-58-2-51-1668 | Кольцо 055-065-58-2-51-1668 | |
| 52 | 58 0665 | Кольцо С70 | |
| 53 | 2001-16-111СП(SP) | Торсион | |
| 54 | 2001-16-110СП(SP) | Торсион | |
| 55 | 2001-12-13-20СП(SP) | Блок трансмиссии | |
| 55 | 2001-12-13СП(SP) | Блок трансмиссии | |
| 56 | 31 5186-20 | Шайба | |
| 56 | 31 5186 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
