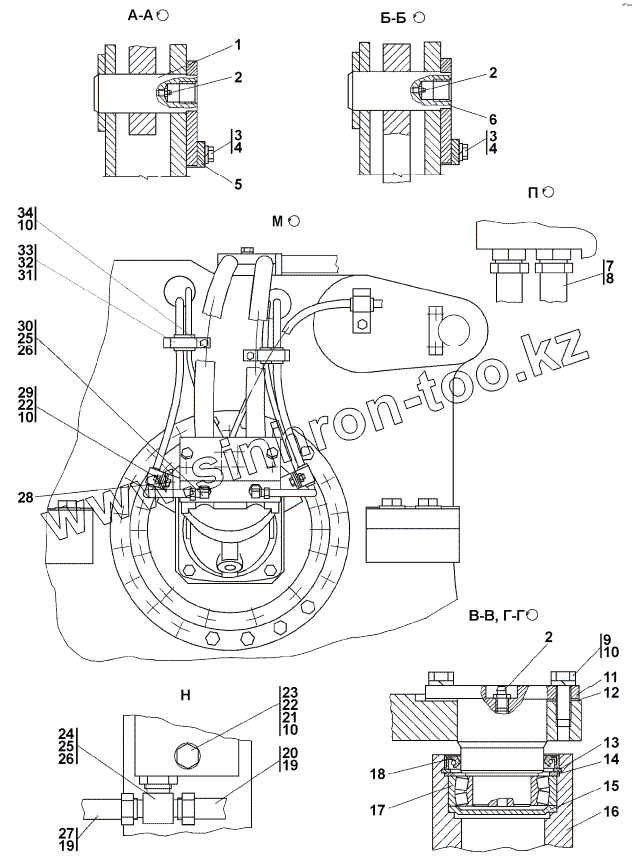

Каталог запасных частей к технике: Промтрактор Т-20.01К. 1501-96-1-01СП Агрегат тяговый
1
2
2
2
2
3
3
3
4
4
5
5
6
7
7
8
9
10
10
10
10
11
11
12
13
14
15
16
16
17
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
26
26
27
28
28
29
30
30
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-26-517-26-20СП | 311102-26-517-26-20СП | Рукав d.8 | |
| 1 | 011501-97-20-01СП(SP) | Палец | |
| 2 | Масленка 1.2.Ц6хр | Масленка 1.2.Ц6хр | |
| 2 | Масленка 1.2.Кд.6хр | Масленка 1.2.Кд.6хр | |
| 3 | 28 0521-20 | Болт M16-6gx30 | |
| 3 | 28 0521 | Болт М16-6gх30 | |
| 4 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 5 | 46-98-2 | Планка | |
| 5 | 46-98-2-20 | Планка | |
| 6 | 012001-97-30СП(SP) | Палец | |
| 7 | 0602-28-22-03СП(SP) | Рукав d.8 | |
| 7 | 0602-28-22-03-20СП(SP) | Рукав d.8 | |
| 8 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 9 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 10 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 11 | 1501-96-54 | Опора | |
| 11 | 1501-96-54-20 | Опора | |
| 12 | 1501-96-60 | Кольцо регулировочное | |
| 13 | 700-58-2278 | Кольцо С90 | |
| 14 | 1501-96-53 | Кольцо упорное | |
| 15 | 1501-96-12 | Крышка | |
| 16 | 1501-96-52-01 | Труба | |
| 16 | 1501-96-52-01-20 | Труба | |
| 17 | 3509 | Подшипник 3509 | |
| 18 | 1.2-65x90-3 | Манжета 1.2-65x90-3 | |
| 19 | 008-010-14-2-3 | Кольцо 008-010-14-2-3 | |
| 20 | 311102-26-517-24--20СП | Рукав d.8 | |
| 20 | 311102-26-517-24СП | Рукав | |
| 21 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 22 | Гайка М16 | Гайка М16 | |
| 23 | 28 0376-20 | Болт М12-6gх55 | |
| 23 | 28 0376 | Болт М12-6gх55 | |
| 24 | 311102-26-510СП | Тройник | |
| 24 | 311102-26-510-20СП | Тройник | |
| 25 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 26 | Н.036.23.022 | Контргайка | |
| 26 | Н.036.23.022-01 | Контргайка | |
| 27 | 311102-26-517-26СП | Рукав | |
| 28 | 312001-94-7-20 | Опора | |
| 28 | 312001-94-7 | Опора | |
| 29 | Болт М12-6gx35 | Болт М12-6gx35 | |
| 30 | 5001-26-77 | Угольник ввертной | |
| 30 | 5001-26-77-20 | Угольник ввертной | |
| 31 | 40 0402-01 | Втулка | |
| 32 | 5001-26-44 | Скоба | |
| 32 | 5001-26-44-20 | Скоба | |
| 33 | 5001-26-43 | Планка | |
| 33 | 5001-26-43-20 | Планка | |
| 34 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
