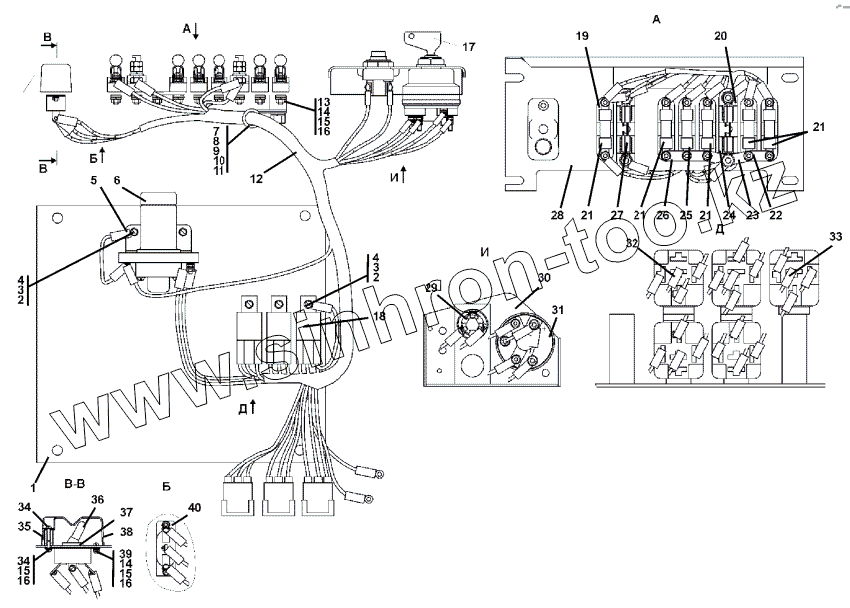

Каталог запасных частей к технике: Промтрактор Т-20.01К. 1102-10-150СП Блок выключателей
1
1
2
2
2
2
2
3
4
5
5
6
6
6
7
8
9
10
11
11
12
12
13
14
14
15
15
15
16
16
16
16
17
18
19
20
21
21
21
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
39
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-10-150-20СП(SP) | 1102-10-150-20СП(SP) | Блок выключателей | |
| 1102-10-150СП(SP) | 1102-10-150СП(SP) | Блок выключателей | |
| 1 | 1102-10-114-20СП(SP) | Панель | |
| 1 | 1102-10-114СП(SP) | Панель | |
| 2 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 2 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 3 | Шайба 6Т | Шайба 6Т | |
| 4 | Винт В.М6-6gx12 | Винт В.М6-6gx12 | |
| 5 | 1102-10-153СП(SP) | Провод 110 | |
| 5 | 1102-10-153-20СП(SP) | Провод 110 | |
| 6 | 457373600208 | Контактор КТ127-Э | |
| 6 | 457373600109 | Контактор КТ127-УХЛ | |
| 6 | 457373600307 | Контактор КТ127-Т | |
| 7 | 700-40-6684-03 | Прокладка | |
| 8 | 700-41-3307 | Хомутик | |
| 9 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 10 | Шайба 8Т | Шайба 8Т | |
| 11 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 11 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 1102-10-149-20СП(SP) | Плата | |
| 12 | 1102-10-149СП(SP) | Плата | |
| 13 | Винт В.М4-6gx16 | Винт В.М4-6gx16 | |
| 14 | Гайка М4 | Гайка М4 | |
| 15 | Шайба 4 | Шайба 4 | |
| 16 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 16 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 40 0410 | Манжета | |
| 18 | 4573748383 | Реле 901.3747 | |
| 19 | БЗ-20, УХЛЗ, 30В БЗ-20, УХЛЗ, 30В экспорт | Блок защиты БЗ-20, УХЛЗ, 30В БЗ-20, УХЛЗ, 30В экспорт | |
| 20 | БЗ-30, УХЛЗ, 30В БЗ-30, УХЛЗ, 30В экспорт | Блок защиты БЗ-30, УХЛЗ, 30В БЗ-30, УХЛЗ, 30В экспорт | |
| 21 | 342449203104 | Предохранитель ПВ-10,УХЛЗ,30В | |
| 21 | 342449203203 | Предохранитель ПВ-10,УХЛЗ,30В экспорт | |
| 22 | 3501-10-20-20 | Шинка | |
| 22 | 3501-10-20 | Шинка | |
| 23 | 2502-10-3-20 | Шинка | |
| 23 | 2502-10-3 | Шинка | |
| 24 | 342449211105 | Предохранитель ПВ100АС,УХЛЗ,30В | |
| 24 | 342449211204 | Предохранитель ПВ-100АС,УХЛЗ,30В экспорт | |
| 25 | 342449204102 | Предохранитель ПВ-20,УХЛЗ,30В | |
| 25 | 342449204201 | Предохранитель ПВ-20,УХЛЗ,30В экспорт | |
| 26 | 2501-10-32-20 | Ключ | |
| 26 | 2501-10-32 | Ключ | |
| 27 | 342449208105 | Предохранитель ПВ-60АС,УХЛЗ,30В | |
| 27 | 342449208204 | Предохранитель ПВ-60АС,УХЛЗ,30В экспорт | |
| 28 | 1102-10-150СП(SP) | Блок выключателей | |
| 28 | 1102-10-150-20СП(SP) | Блок выключателей | |
| 29 | 11.3704.000 | Выключатель кнопочный | |
| 30 | 1102-10-111-20СП(SP) | Панель | |
| 30 | 1102-10-111СП(SP) | Панель | |
| 31 | 457373421406 | Замок-включатель ВК 856 | |
| 31 | 457373421505 | Замок-включатель ВК 856Э | |
| 31 | 457373421604 | Замок-включатель ВК 856Т | |
| 32 | 312001-10-109-05СП | Провод | |
| 32 | 312001-10-109-05--20СП(SP) | Провод | |
| 33 | 1102-10-151-20СП(SP) | Жгут | |
| 33 | 1102-10-151СП(SP) | Жгут | |
| 34 | Винт В.М4-6gx10 | Винт В.М4-6gx10 | |
| 35 | 3501-10-45 | Крышка | |
| 35 | 3501-10-46 | Проставка | |
| 36 | 3501-10-22 | Шинка | |
| 36 | 3501-10-22-20 | Шинка | |
| 37 | 313502-10-114-06СП | Провод | |
| 37 | 313502-10-114-06--20СП(SP) | Провод | |
| 38 | 3501-10-25 | Колпачок | |
| 39 | Винт В.М4-6gx12 | Винт В.М4-6gx12 | |
| 40 | 342827732610 | Переключатель ППН-45,Т | |
| 40 | 342827732500 | Переключатель ППН-45,экспорт | |
| 40 | 342827732005 | Переключатель ППН-45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
