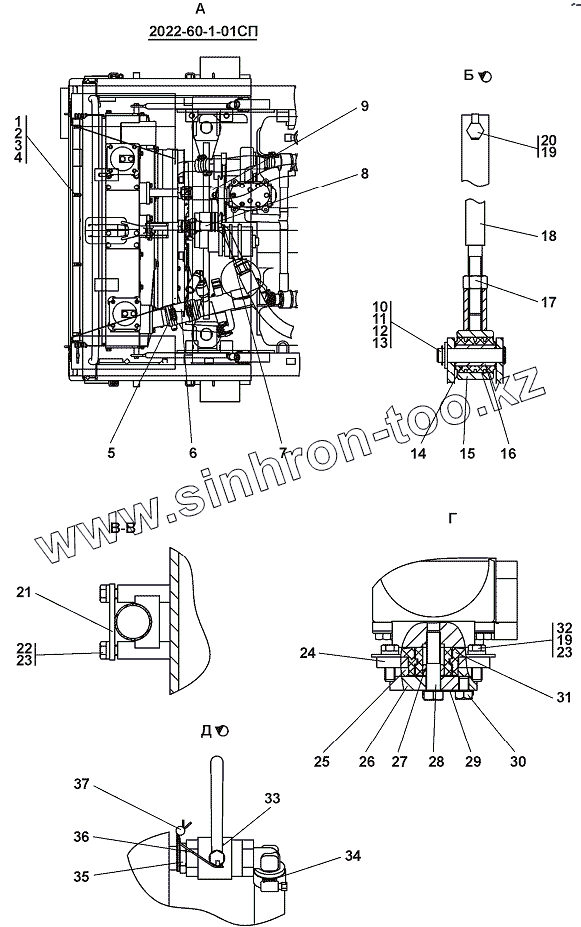

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 2022-60-1-01СП Система охлаждения
2022-60-1-01СП(SP)
1
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
15
16
16
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
26
26
27
27
28
28
29
29
30
30
31
32
32
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-60-1-01СП(SP) | 2022-60-1-01СП(SP) | Система охлаждения | |
| 1 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 2 | Шайба 8Т | Шайба 8Т | |
| 3 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 3 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 4 | Шайба 8 | Шайба 8 | |
| 5 | 5001-26-130-20СП(SP) | Хомут | |
| 5 | 5001-26-130СП(SP) | Хомут | |
| 6 | 46 1701-01 | Рукав | |
| 6 | 46 1701-01-20 | Рукав | |
| 7 | 312006-60-110-20СП -20SP | Трубопровод | |
| 7 | 312006-60-110СП(SP) | Трубопровод | |
| 8 | 2002-60-106-20СП(SP) | Трубопровод | |
| 8 | 2002-60-106СП(SP) | Трубопровод | |
| 9 | 46-60-392-03-20СП -20SP | Рукав | |
| 9 | 46-60-392-03СП(SP) | Рукав | |
| 10 | 47 0570 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 11 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 11 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 12 | Шайба 16 | Шайба 16 | |
| 13 | Шплинт 4x40 | Шплинт 4x40 | |
| 14 | 40 0093 | Втулка | |
| 15 | 2001-60-103-20СП(SP) | Втулка | |
| 15 | 2001-60-103СП(SP) | Втулка | |
| 16 | 2501-25-108-20 | Втулка | |
| 16 | 2501-25-108 | Втулка | |
| 17 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 18 | 2002-60-120-08СП(SP) | Стяжка | |
| 18 | 2002-60-120-08-20СП -20SP | Стяжка | |
| 19 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 20 | 700-31-2242 | Шайба стопорная | |
| 20 | 700-31-2242-20 | Шайба стопорная | |
| 21 | 2506-60-65-01-20 | Планка | |
| 21 | 2506-60-65-01 | Планка | |
| 22 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 23 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 24 | 2001-60-101 | Пластина | |
| 24 | 2001-60-101-20 | Пластина | |
| 25 | 2001-60-96 | Амортизатор | |
| 26 | 2001-60-97 | Шайба | |
| 26 | 2001-60-97-20 | Шайба | |
| 27 | 2002-60-30 | Втулка | |
| 27 | 2002-60-30-20 | Втулка | |
| 28 | 28 0561 | Болт 3M16x1,5-6gx70 | |
| 28 | 28 0561-20 | Болт 3M16x1,5-6gx70 | |
| 29 | 2001-60-95 | Пластина | |
| 29 | 2001-60-95-20 | Пластина | |
| 30 | 28 5315 | Болт | |
| 30 | 28 5315-20 | Болт | |
| 31 | 2501-25-37СП(SP) | Амортизатор | |
| 32 | 46-11-476 | Шайба | |
| 32 | 46-11-476-20 | Шайба | |
| 33 | 0,63/20 | Кран шаровой 0,63/20 | |
| 34 | 2002-60-82 | Угольник концевой | |
| 34 | 2002-60-82-20 | Угольник концевой | |
| 35 | 2502-90-31 | Контргайка | |
| 35 | 2502-90-31-20 | Контргайка | |
| 36 | Проволока 0,8-О-С | Проволока 0,8-О-С | |
| 37 | 2001-80-4 | Пломба свинцовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
