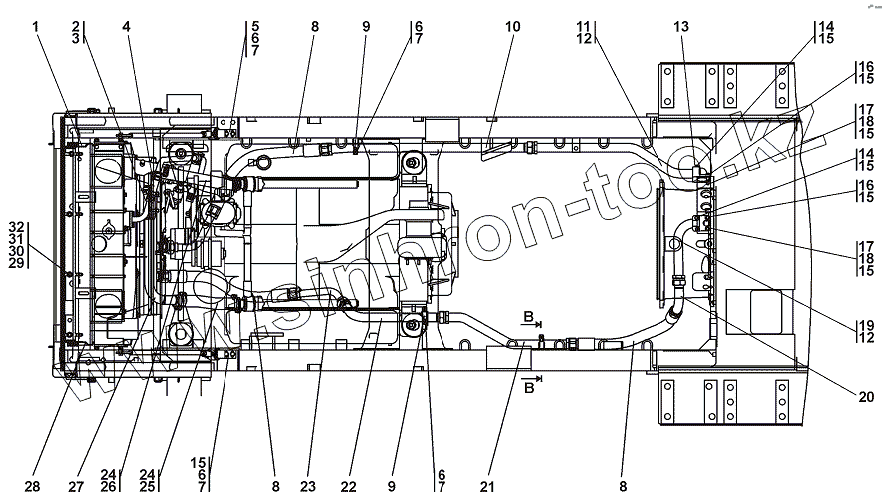

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 2022-60-1-01СП Система охлаждения
1
1
2
2
3
4
4
5
5
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
15
15
15
16
16
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
25
26
26
27
27
28
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2022-60-25-01-20 | Щиток | |
| 1 | 2022-60-25-01 | Щиток | |
| 2 | 46 0901-04-20 | Рукав | |
| 2 | 46 0901-04 | Рукав | |
| 3 | DIN3017 AS30-45/ 12C7-W2 | Шланговый хомут DIN3017 AS30-45/ 12C7-W2 | |
| 4 | 46 1401-02 | Рукав | |
| 4 | 46 1401-02-20 | Рукав | |
| 5 | 2002-60-133СП(SP) | Кронштейн | |
| 5 | 2002-60-133-20СП(SP) | Кронштейн | |
| 6 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 7 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 8 | 46-60-392-06СП(SP) | Рукав | |
| 8 | 46-60-392-06-20СП(SP) | Рукав | |
| 9 | 2506-60-65-01-20 | Планка | |
| 9 | 2506-60-65-01 | Планка | |
| 10 | 2002-60-159-01СП(SP) | Трубопровод | |
| 10 | 2002-60-159-01-20СП -20SP | Трубопровод | |
| 11 | 2002-60-136СП(SP) | Патрубок | |
| 11 | 2002-60-136-20СП(SP) | Патрубок | |
| 12 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 13 | 45 7382 5054 | Датчик ТМ100-В | |
| 13 | 45 7382 5055 | Датчик ТМ100-ВТ | |
| 14 | Болт М10-6gx70 | Болт М10-6gx70 | |
| 15 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 16 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 16 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 17 | 29 5220-20 | Шпилька | |
| 17 | 29 5220 | Шпилька | |
| 18 | Гайка М10 | Гайка М10 | |
| 19 | 2002-60-128СП(SP) | Патрубок | |
| 19 | 2002-60-128-20СП(SP) | Патрубок | |
| 20 | 2002-60-127СП(SP) | Трубопровод | |
| 20 | 2002-60-127-20СП(SP) | Трубопровод | |
| 21 | 2002-60-116СП(SP) | Трубопровод | |
| 21 | 2002-60-116-20СП(SP) | Трубопровод | |
| 22 | 2002-60-159-02СП(SP) | Трубопровод | |
| 22 | 2002-60-159-02-20СП -20SP | Трубопровод | |
| 23 | 312006-60-110СП(SP) | Трубопровод | |
| 23 | 312006-60-110-20СП -20SP | Трубопровод | |
| 24 | 46-60-366-20СП(SP) | Хомут | |
| 24 | 46-60-366СП(SP) | Хомут | |
| 25 | 46 1401-08 | Рукав | |
| 25 | 46 1401-08-20 | Рукав | |
| 26 | 46 1401-27 | Рукав | |
| 26 | 46 1401-27-20 | Рукав | |
| 27 | 1102-60-105-01СП(SP) | Трубопровод | |
| 27 | 1102-60-105-01-20СП -20SP | Трубопровод | |
| 28 | 2022-60-25 | Щиток | |
| 28 | 2022-60-25-20 | Щиток | |
| 29 | Шайба 8 | Шайба 8 | |
| 30 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 30 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 31 | Шайба 8Т | Шайба 8Т | |
| 32 | Болт М8-6gx25 | Болт М8-6gx25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
