Каталог запасных частей к технике: Промтрактор Т-15.02Я. 2002-20-3СП Муфта упругая

Тип техники

Марка

Модель

Схема

2002-20-3-20СП(SP)

2002-20-3СП(SP)

1

1

2

3

3

4

4

5

6

7

8

9

9

10

10

11

12

13

13

14

15

15

16

17

18

19

20

21

22

22

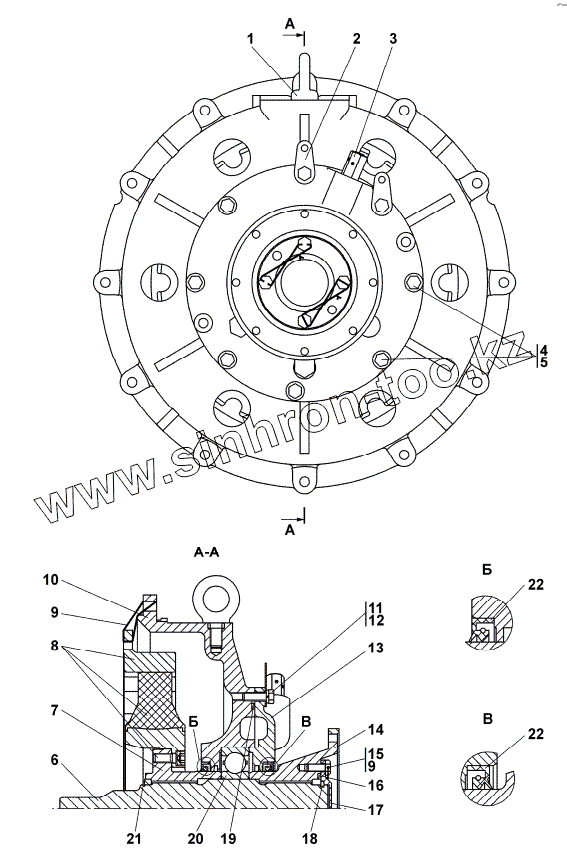

Позиция на иллюстрации	Заводской номер детали		Название детали
2002-20-3-20СП(SP)	2002-20-3-20СП(SP)		Муфта упругая
2002-20-3СП(SP)	2002-20-3СП(SP)		Муфта упругая
1	28 0590		Рым-болт М16.05 ГОСТ 4751-73
1	28 0590-20		Рым-болт М16.029 ГОСТ 4751-73
2	2501-10-10		Планка
3	46-14-141СП(SP)		Сапун
3	46-14-141-20СП(SP)		Сапун
4	37 5331		Пробка
4	37 5331-20		Пробка
5	018-022-25-2-51-1668		Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
6	2002-20-8		Вал
7	1102-20-102СП(SP)		Ступица
8	СМ-2400-14-65381		Муфта упругая «Centa» СМ-2400-14-65381
9	Проволока 1,6-О-С		Проволока 1,6-О-С
10	2002-20-1-20		Корпус
10	2002-20-1		Корпус
11	Болт М12-6gx35		Болт М12-6gx35
12	Шайба 12.ОТ		Шайба 12.ОТ
13	2001-20-5		Крышка
13	2001-20-5-20		Крышка
14	2001-20-101СП(SP)		Фланец
15	28 0231		Болт 3М10-6gх25
15	28 0231-20		Болт 3M10-6gx25
16	080-090-58-2-51-1668		Кольцо 080-090-58-2-51-1668
17	2001-20-9		Крышка
18	2001-20-10		Кольцо
19	270-280-58-2-3		Кольцо ГОСТ 18829-73
20	180315		Подшипник 180315
21	58 0609		Кольцо С60
22	95-120-12 BAB SL AS DIN 3761 (Art-№2315)		Манжета 95-120-12 BAB SL AS DIN 3761 (Art-№2315)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
