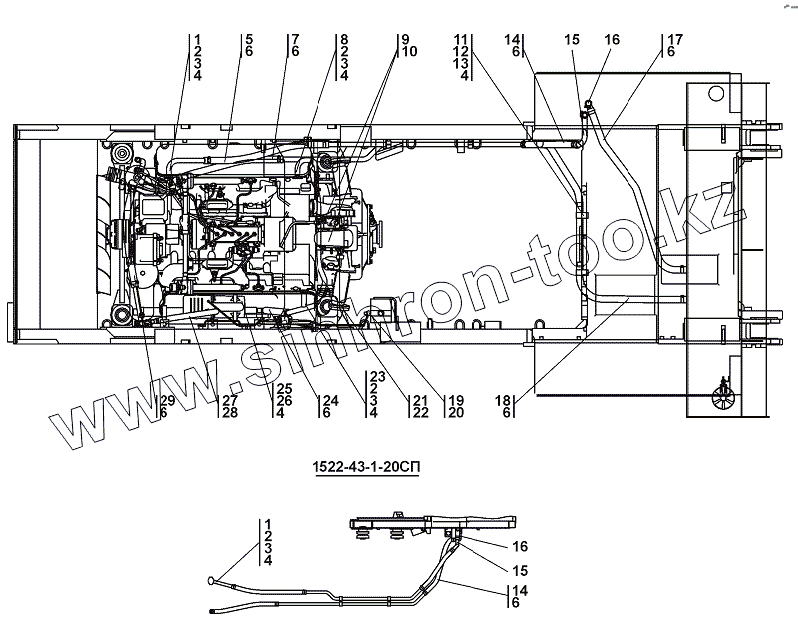

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1522-43-1СП Установка системы подогрева
1522-43-1-20СП(SP)
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
6
6
6
6
6
6
6
6
7
7
8
9
10
11
12
13
14
14
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-43-1-20СП(SP) | 1522-43-1-20СП(SP) | Установка системы подогрева | |
| 1 | 2002-43-26-20СП(SP) | Патрубок | |
| 1 | 2002-43-26СП(SP) | Патрубок | |
| 2 | 45 0293 | Прокладка | |
| 3 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 4 | Шайба 8Т | Шайба 8Т | |
| 5 | 46 0901-16-20 | Рукав | |
| 5 | 46 0901-16 | Рукав | |
| 6 | DIN3017 AS30-45/ 12C7-W2 | Шланговый хомут DIN3017 AS30-45/ 12C7-W2 | |
| 7 | 46 0901-19 | Рукав | |
| 7 | 46 0901-19-20 | Рукав | |
| 8 | 2002-43-33СП(SP) | Патрубок | |
| 9 | 700-40-6684-03 | Прокладка | |
| 10 | 700-41 -2548 | Хомутик | |
| 11 | 700-40-6684 | Прокладка | |
| 12 | 41 5355 | Хомутик | |
| 13 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 14 | 46 0901-15-20 | Рукав | |
| 14 | 46 0901-15 | Рукав | |
| 15 | 2002-43-128-20 | Труба | |
| 15 | 2002-43-128 | Труба | |
| 16 | 2502-43-90-20СП(SP) | Переходник | |
| 16 | 2502-43-90СП(SP) | Переходник | |
| 17 | 46 0901-21 | Рукав | |
| 18 | 46 0901-25 | Рукав | |
| 19 | 2001-53-71СП(SP) | Штуцер | |
| 20 | 46-43-313 | Прокладка | |
| 21 | 46 0601-32 | Рукав | |
| 22 | DIN3017 AS20-32/ 12C7-W2 | Шланговый хомут DIN3017 AS20-32/ 12C7-W2 | |
| 23 | 1522-43-11СП(SP) | Трубопровод | |
| 24 | 46 0901-11 | Рукав | |
| 24 | 46 0901-11-20 | Рукав | |
| 25 | Жидкостный отопитель «HYDRONIC» | Жидкостный отопитель «HYDRONIC» | |
| 26 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 27 | Рукав угловой | Рукав угловой | |
| 28 | Хомут стяжной | Хомут стяжной | |
| 29 | 46 0901-14 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
