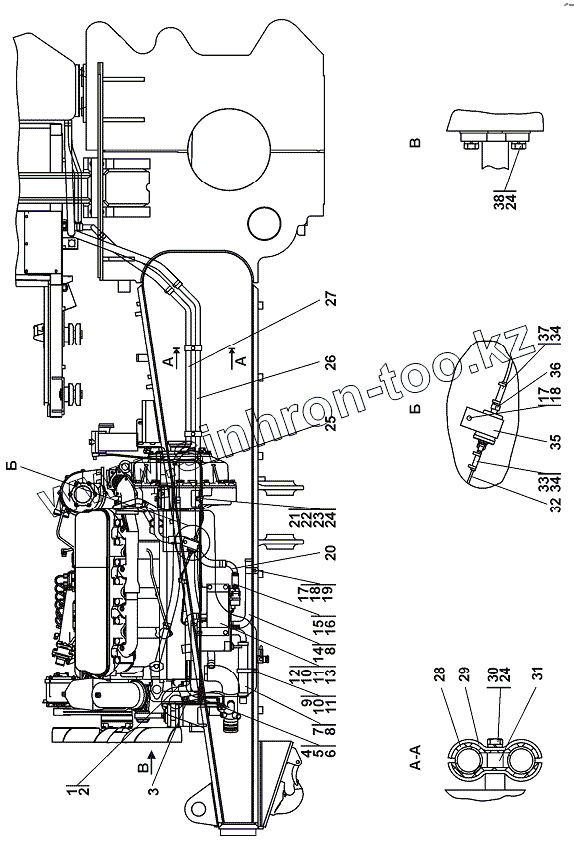

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1522-43-1СП Установка системы подогрева
1522-43-1-20СП(SP)
1522-43-1СП(SP)
1
2
3
4
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
24
24
25
26
26
27
27
28
29
29
30
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-43-1-20СП(SP) | 1522-43-1-20СП(SP) | Установка системы подогрева | |
| 1522-43-1СП(SP) | 1522-43-1СП(SP) | Установка системы подогрева | |
| 1 | 46-43-313 | Прокладка | |
| 2 | 700-37-2077 | Пробка | |
| 3 | 1522-43-12СП(SP) | Трубопровод | |
| 4 | 2002-43-133 | Прижим | |
| 4 | 2002-43-133-20 | Прижим | |
| 5 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 6 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 7 | Патрубок забора воздуха | Патрубок забора воздуха | |
| 8 | Хомут стяжной | Хомут стяжной | |
| 9 | 700-41-3267 | Хомутик | |
| 10 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 11 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 12 | 1146-43-34СП(SP) | Кронштейн | |
| 13 | Шайба 12 | Шайба 12 | |
| 14 | Труба выхлопная | Труба выхлопная | |
| 15 | Рукав | Рукав | |
| 16 | Хомут стяжной | Хомут стяжной | |
| 17 | Болт М6 | Болт М6 | |
| 18 | Шайба | Шайба | |
| 19 | Хомутик | Хомутик | |
| 20 | 1102-43-44СП(SP) | Трубопровод | |
| 21 | 700-40-6684-16 | Прокладка | |
| 22 | 700-41-3310 | Хомутик | |
| 23 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 24 | Шайба 8Т | Шайба 8Т | |
| 25 | Труба пластиковая | Труба пластиковая | |
| 26 | 2002-43-131 | Труба | |
| 26 | 2002-43-131-20 | Труба | |
| 27 | 2002-43-130 | Труба | |
| 27 | 2002-43-130-20 | Труба | |
| 28 | 700-40-6684-09 | Прокладка | |
| 29 | 58-60-213-01 | Планка | |
| 29 | 58-60-213-01 | Планка | |
| 30 | Болт М8-6gx35 | Болт М8-6gx35 | |
| 31 | 58-89-146 | Втулка | |
| 32 | Труба пластиковая | Труба пластиковая | |
| 33 | Рукав | Рукав | |
| 34 | Хомут стяжной | Хомут стяжной | |
| 35 | Держатель насоса | Держатель насоса | |
| 36 | Топливный насос | Топливный насос | |
| 37 | Рукав | Рукав | |
| 38 | Болт М8-6gx25 | Болт М8-6gx25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
