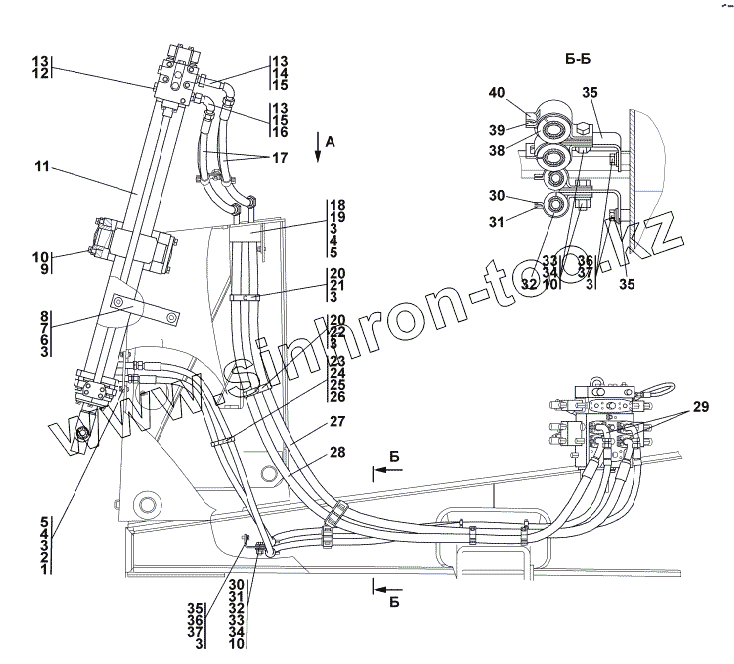

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1522-26-10СП Установка гидроцилиндров
1522-26-10-20СП(SP)
1522-26-10СП(SP)
1
1
2
3
3
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
10
10
10
11
11
12
12
13
13
13
14
14
15
15
15
16
16
17
17
18
18
19
20
20
20
21
22
22
23
23
24
25
26
27
27
28
28
29
29
30
30
30
31
31
31
32
32
33
33
33
34
34
35
35
35
35
36
36
37
37
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-10-20СП(SP) | 1522-26-10-20СП(SP) | Установка гидроцилиндров | |
| 1522-26-10СП(SP) | 1522-26-10СП(SP) | Установка гидроцилиндров | |
| 1 | 2022-26-27-20СП(SP) | Трубопровод | |
| 1 | 2022-26-27СП(SP) | Трубопровод | |
| 2 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 3 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 4 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 5 | Шайба 12 | Шайба 12 | |
| 6 | 2001-26-133 | Серьга | |
| 6 | 2001-26-133-20 | Серьга | |
| 7 | 31 5211 | Шайба | |
| 7 | 31 5211-20 | Шайба | |
| 8 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 9 | Болт М16-6gx45 | Болт М16-6gx45 | |
| 10 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 11 | 1501-26-501--03-20СП(SP) | Гидроцилиндр d.110 | |
| 11 | 1501-26-501--03СП(SP) | Гидроцилиндр d.110 | |
| 12 | 37 5941 | Пробка | |
| 12 | 37 5941-20 | Пробка | |
| 13 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 1101-26-63-01СП(SP) | Угольник | |
| 14 | 1101-26-63--01-20СП(SP) | Угольник | |
| 15 | 2001-26-298 | Штуцер ввертной | |
| 15 | 2001-26-298-20 | Штуцер ввертной | |
| 16 | 1101-26-63СП(SP) | Угольник | |
| 16 | 1101-26-63-20СП(SP) | Угольник | |
| 17 | 011101-97--509-05СП(SP) | Рукав d.20 | |
| 17 | 011101-97--509-05-20СП(SP) | Рукав d.20 | |
| 18 | 1522-26-16СП(SP) | Коллектор | |
| 18 | 1522-26-16-20СП(SP) | Коллектор | |
| 19 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 20 | 2501-98-551 | Бугель | |
| 20 | 2501-98-551-20 | Бугель | |
| 21 | Болт М12x1,25-6gx65 | Болт М12x1,25-6gx65 | |
| 22 | 28 0361 | Болт М12х1,25-6gх45 | |
| 22 | 28 0361-20 | Болт М12х1,25-6gх45 | |
| 23 | 312501-26-141 | Бугель | |
| 23 | 312501-26-141-20 | Бугель | |
| 24 | 700-40-6684-03 | Прокладка | |
| 25 | Болт М8-6gx35 | Болт М8-6gx35 | |
| 26 | Шайба 8Т | Шайба 8Т | |
| 27 | 2022-26-542--04СП(SP) | Рукав d.25 | |
| 27 | 2022-26-542--04-20СП(SP) | Рукав d.25 | |
| 28 | 2022-26-542--03СП(SP) | Рукав d.25 | |
| 28 | 2022-26-542--03-20СП(SP) | Рукав d.25 | |
| 29 | 313512-26-20СП(SP) | Трубопровод | |
| 29 | 313512-26--20-20СП(SP) | Трубопровод | |
| 30 | 2501-26-300-20 | Скоба | |
| 30 | 2501-26-300 | Скоба | |
| 31 | 2501-26-301 | Планка | |
| 31 | 2501-26-301-20 | Планка | |
| 32 | 40 0354-05 | Втулка | |
| 33 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 33 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 34 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 35 | 312501-94-155 | Планка | |
| 35 | 312501-94-155-20 | Планка | |
| 36 | 31 0225 | Шайба | |
| 37 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 38 | 40 0354-03 | Втулка | |
| 39 | 2501-26-220 | Скоба | |
| 39 | 2501-26-220-20 | Скоба | |
| 40 | 2501-26-221 | Планка | |
| 40 | 2501-26-221-20 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
