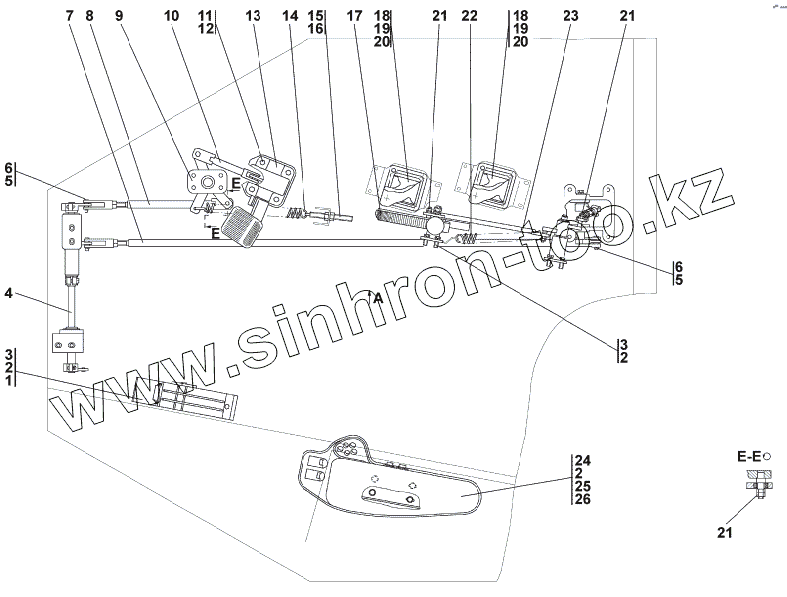

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1502-13-50СП Привод управления
1502-13-50-20СП(SP)
1502-13-50СП(SP)
1
2
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
21
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-13-50-20СП(SP) | 1502-13-50-20СП(SP) | Привод управления | |
| 1502-13-50СП(SP) | 1502-13-50СП(SP) | Привод управления | |
| 1 | КЕРА 14161 | Педаль тормоза КЕРА 14161 | |
| 2 | Шайба 8Т | Шайба 8Т | |
| 3 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 4 | 2001-13-47СП(SP) | Мостик | |
| 4 | 2001-13-47-20СП(SP) | Мостик | |
| 5 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 6 | 404-13-269 | Ось | |
| 6 | 404-13-269-20 | Ось | |
| 7 | 2001-13-53-20СП(SP) | Тяга | |
| 7 | 2001-13-53СП(SP) | Тяга | |
| 8 | 1101-13-26СП(SP) | Тяга | |
| 8 | 1101-13-26-20СП(SP) | Тяга | |
| 9 | 3501-13-202СП(SP) | Мостик | |
| 9 | 3501-13-202-20СП(SP) | Мостик | |
| 10 | 3501-13-200СП(SP) | Тяга | |
| 11 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 11 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 12 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 13 | 3501-13-255-01СП(SP) | Педаль | |
| 13 | 3501-13-255-01-20СП -20SP | Педаль | |
| 14 | 700-38-2563 | Пружина | |
| 14 | 700-38-2563-20 | Пружина | |
| 15 | 2501-13-96 | Растяжка | |
| 15 | 2501-13-96-20 | Растяжка | |
| 16 | 30 0220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 16 | 30 0220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 17 | 3501-13-253СП(SP) | Сектор | |
| 17 | 3501-13-253-20СП(SP) | Сектор | |
| 18 | Болт М6-6gx20 | Болт М6-6gx20 | |
| 19 | Шайба 6Т | Шайба 6Т | |
| 20 | 4THES 5E-2X/VT23 | Джойстик электронный 4THES 5E-2X/VT23 | |
| 21 | Гайка М6 | Гайка М6 | |
| 22 | 700-38-2552-01 | Пружина | |
| 22 | 700-38-2552-20 | Пружина | |
| 23 | 3501-13-218СП(SP) | Тяга | |
| 24 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 25 | 4001-10-1ПУ-00 | Пульт управления движением гусеничных тракторов-бульдозеров и крановых трубоукладчиков 4001-10-1ПУ-00 | |
| 26 | 3502-13-27 | Кронштейн | |
| 26 | 3502-13-27-20 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
